GE Range

Preparación para la instalación
INSTALACIÓN DE CABLE DE ENERGÍA
DE 4 HILOS
NOTA: La cocina viene con un cable de 4 hilos
conectado de fábrica. Siga los pasos siguientes
para cambiar una instalación existente de un
cable de 3 hilos a un cable de 4 hilos.
ADVERTENCIA
El cable neutral del circuito de suministro debe
estar conectado a la terminal neutral ubicada
en el centro inferior del bloque terminal.
Los cables de energía deben estar conectados
a las terminales inferior izquierda e inferior
derecha del bloque terminal. El cuarto cable
a tierra debe estar conectado al armazón
de la cocina con la placa de conexión a tierra
y el tornillo a tierra.
•Quite los 3 tornillos inferiores del bloque terminal.
Quite el tornillo a tierra y la placa de conexión
a tierra y consérvelos.
•
Quite la cinta de conexión a tierra. NO DESECHE L
A
CINT
A DE CONEXIÓN A TIERRA O L
OS TORNILLOS.
•Introduzca el tornillo de conexión a tierra dentro
del anillo terminal de conexión a tierra del cable
de energía, a través de la placa de conexión
a tierra dentr
o del armazón de la cocina.
•Introduzca los 3 tornillos de terminal (quitados
antes) a trav
és de cada anillo de terminal de cable
de energía y dentr
o de las terminales inferiores
del bloque terminal. Asegúr
ese de que el hilo
central (blanco/neutral) se encuentre conectado a
la posición central inferior del bloque terminal.
Ajuste bien los tornillos al bloque terminal.

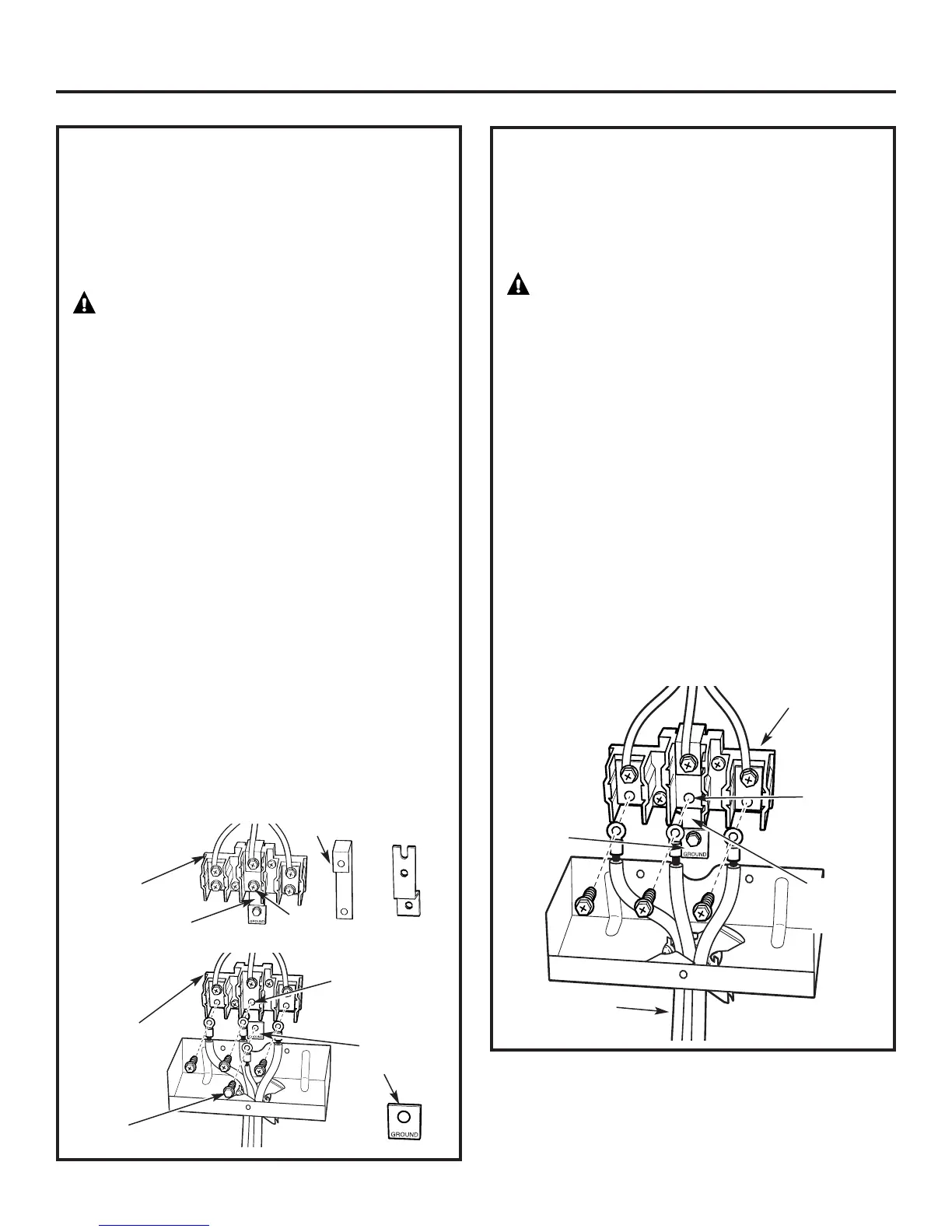

Ant
es
Después
Bloque
terminal
Bloque
ter
minal
T
erminal
neutral
T
erminal neutral
Cinta de conexión a tierra
Placa de
conexión a tierra
(conexión a
tier
ra a la
cocina)
Tornillo de conexión a tierra
Cinta de conexión a tierra
O
INSTALACIÓN DE CABLE DE ENERGÍA
DE 3 HILOS
NOTA: La cocina viene con un cable de 4 hilos
conectado de fábrica. Siga los pasos siguientes
para cambiar la cocina a un cable de 3 hilos.
ADVERTENCIA
El cable neutral o a tierra del cable de energía
debe estar conectado a la terminal neutral ubicada
en el centro del bloque terminal. Los cables
de energía deben estar conectados a las terminales
inferior izquierda e inferior derecha del bloque
terminal.
•Quite la cinta de conexión a tierra (ubicada
en el lado derecho del bloque terminal) y realice
una conexión entre la porción inferior central
del bloque terminal y el armazón de la cocina.
•Quite los 3 tornillos inferiores del bloque terminal.
Introduzca los 3 tornillos de terminal a través
de cada anillo de terminal de cable de energía
y dentro de las terminales inferiores del bloque
terminal. Asegúrese de que el hilo central
(blanco/neutral) se encuentre conectado
a la posición central inferior del bloque terminal.
Ajuste bien los tornillos al bloque terminal.
NO QUITE la cinta de conexión a tierra.
Cinta
de conexión
a tierra
Bloque terminal
(la apariencia
puede cambiar)
Terminal
neutral
Cable de energía
Placa
de conexión
a tierra
54
