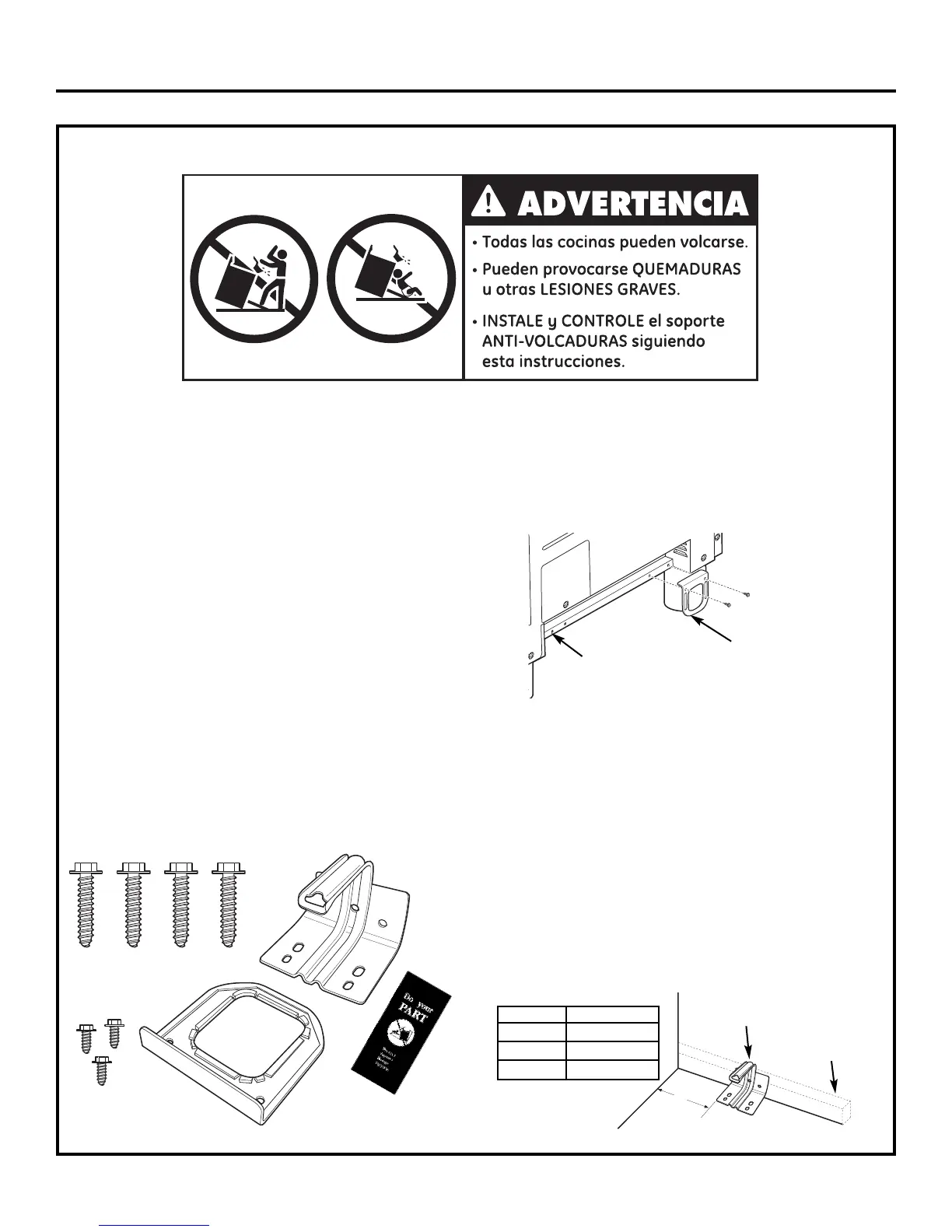

INSTALE EL DISPOSITIVO ANTI-VOLCADURAS
PASO 3
Instalación
57
Piezas anti-volcaduras provistas
• Sujete la abrazadera anti-volcaduras a la parte
inferior de la cocina en el área empotrada. Instale
2 tornillos hexagonales (provistos) a través
de la abrazadera y dentro de la cocina.
NOTA: Este dispositivo anti-volcaduras puede
instalarse en el lado opuesto de la cocina.
Posición alternativa
de la abrazadera
Tornillos hexagonales
Abrazadera anti-volcaduras
• Mida y marque Dimensión A (vea la tabla abajo)
desde el lado izquierdo (o derecho) de la ubicación
de la instalación. Si el mostrador de encimera tiene
una saliente, agregue esa dimensión a Dimensión A.
• Coloque el soporte anti-volcaduras contra el piso
y pared trasera en la ubicación marcada. Marque
los orificios de los tornillos para sujetar el soporte
a la placa de la pared y el piso.
• Perfore orificios piloto de 1/8" a un ángulo de 20°.
• Sujete el soporte a la pared y/o piso mediante por
lo menos 2 tornillos para madera (provistos).
Para construcciones de concreto o cemento:
Deben utilizarse elementos de sujeción apropiados
(no provistos).
Soporte anti-volcaduras
Abrazadera anti-volcaduras
4 tornillos para madera
Para reducir el riesgo de volcar la cocina, ésta debe
sujetarse mediante un soporte anti-volcaduras con una
adecuada instalación. Ver las instrucciones de instalación
enviadas con el soporte para obtener detalles completos
antes de iniciar la instalación.
Para verificar que el soporte esté instalado y sujeto
correctamente, incline la cocina hacia adelante con
mucho cuidado. El soporte debe detener la cocina dentro
de las 4 pulgadas. Si no lo hace, el soporte debe
reinstalarse.
Si la cocina se separa de la pared por cualquier razón,
siempre repita este procedimiento para verificar que
la cocina esté bien sujeta mediante el soporte
anti-volcaduras.
Si su cocina no cuenta con un soporte anti-volcaduras,
llame al 1.800.626.8774 para recibir uno sin costo alguno.
Si el dispositivo anti-volcaduras suministrado con la cocina no
es apto para la aplicación, utilice el dispositivo anti-volcaduras
WB2X7909.
Lea el Folleto de seguridad anti-volcaduras de AHAM
enviado con el soporte.
Folleto de seguridad
anti-volcaduras de
AHAM
3 tornillos de cabeza
hexagonal
(2 requeridos, 1 extra)
Soporte
anti-volcaduras
A
Placa
de la pared
La Cocina A
30” (76 cm) 5-1/16” (12.85 cm)
36” (91 cm) 5-1/16” (12.85 cm)
48” (121 cm) 8-1/4” (20.95 cm)
