Dual-MG
Die Sabotage- und Alarmschleife können mit zwei Adern
angeschaltet werden.
In einer normalen Situation (kein Alarm) beträgt die Dual-MG
Impedanz 4K7. Bei einem Alarm öffnet sich der
Alarmrelaiskontakt und die Impedanz der Dualschleife steigt
auf 9K4, was einen Alarm auslöst. Wenn das Meldergehäuse
geöffnet wird, öffnet sich die Sabotageschaltung und die
Dualschleife wird unterbrochen, was einen Sabotagealarm
auslöst (Abb.
).

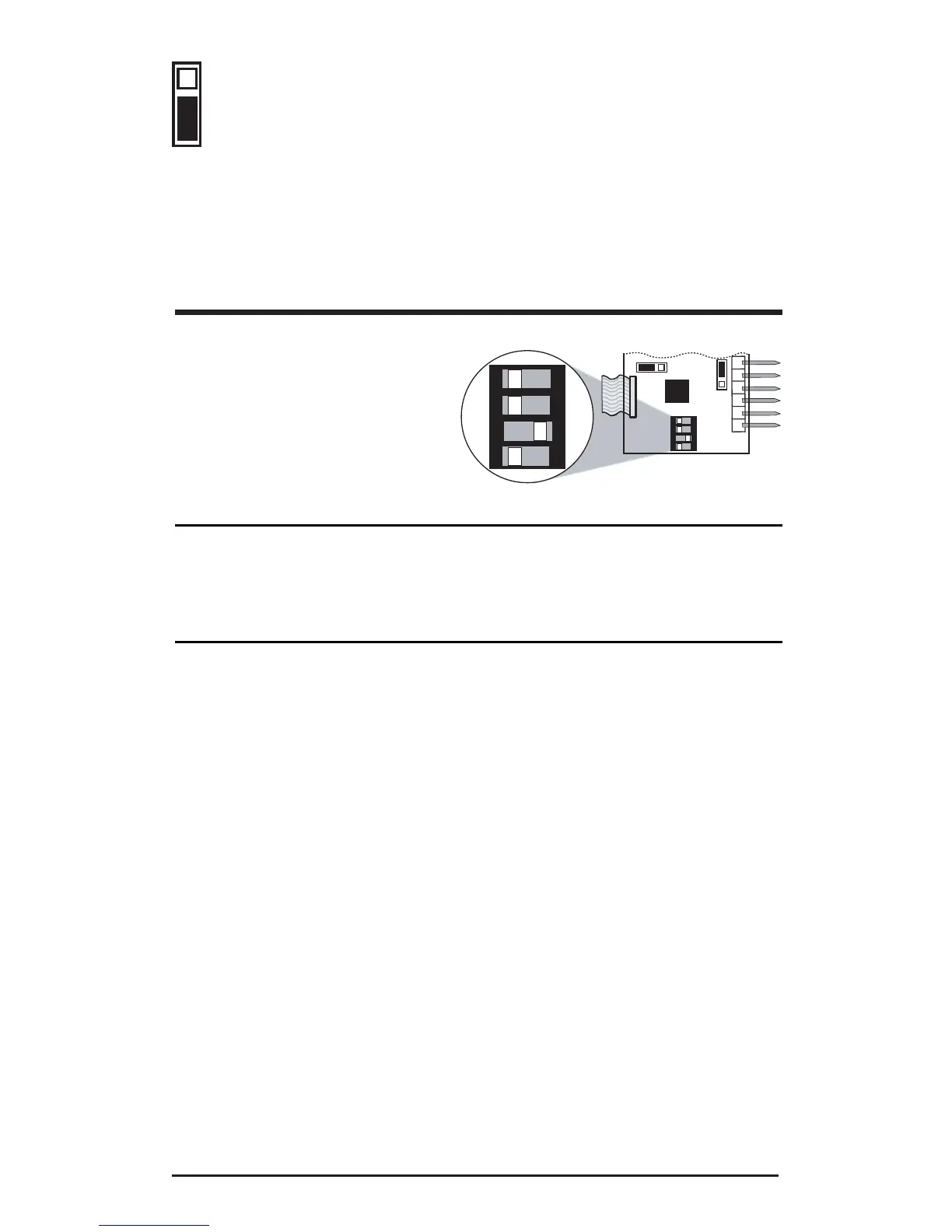

PIR-DIP-Schalter (Abb. )
Tabelle 1: PIR-DIP-Schalter
Funktion DIP-Schalter Ein DIP-Schalter Aus
4. LEDs LEDs Ein LEDs Aus
3. Gongrichtung Links nach rechts Rechts nach links
2. Türgong Gong ein Gongfunktion ist aus
1. Polarität Aktiv-High Aktiv-Low
DIP-Schalter 1: Polarität der Steuerspannung (CV):
Ein: “Aktiv-High” stellt die standardmäßige GE Steuerlogik mit Aktiv-High-
Pegel zur Verfügung, um die Eingänge für Gehtest und Scharf/
Unscharf zu steuern.
Aus: “Aktiv-Low” stellt Aktiv-Low-Pegel zur Verfügung, um die Eingänge für
Gehtest und Scharf/Unscharf zu steuern.
DIP-Schalter 2: Türgong (Abb. )
Der Melder kann die Gehrichtung von Personen während der Tageszeit
erkennen. Sie deaktivieren diese Option durch Einstellen des Melders auf
“Gong aus”. Wenn der Türgong aktiviert ist, löst der Melder einen Alarm
aus, wenn eine Person sich von rechts nach links oder von links nach
rechts durch die Erfassungvorhänge bewegt.
Hinweis: Wenn der Scharf/Unscharf-Anschluss nicht verwendet wird
und der Türgong aktiviert ist, ist der Türgong sowohl während der
Scharf- als auch während der Unscharfschaltung (Tag/Nacht) aktiviert.
DIP-Schalter 3: Gongrichtung (Abb. )
Ein: Alarm, wenn eine Person von links nach rechts geht.
Aus: Alarm, wenn eine Person von rechts nach links geht.
(Werkseinstellung)
J1
J3
12 34
ON
7 8 9 10 11 12
12 34
ON
