(Die Ausrichtung (links oder rechts) legen Sie fest, während Sie mit dem
Rücken zum Melder stehen.
DIP-Schalter 4: LEDs
Ein: Aktiviert ständig beide LEDs an dem Melder.
Aus: Beide LEDs werden durch den Eingang für Gehtest und durch die
Einstellung für Scharf/Unscharf gesteuert.

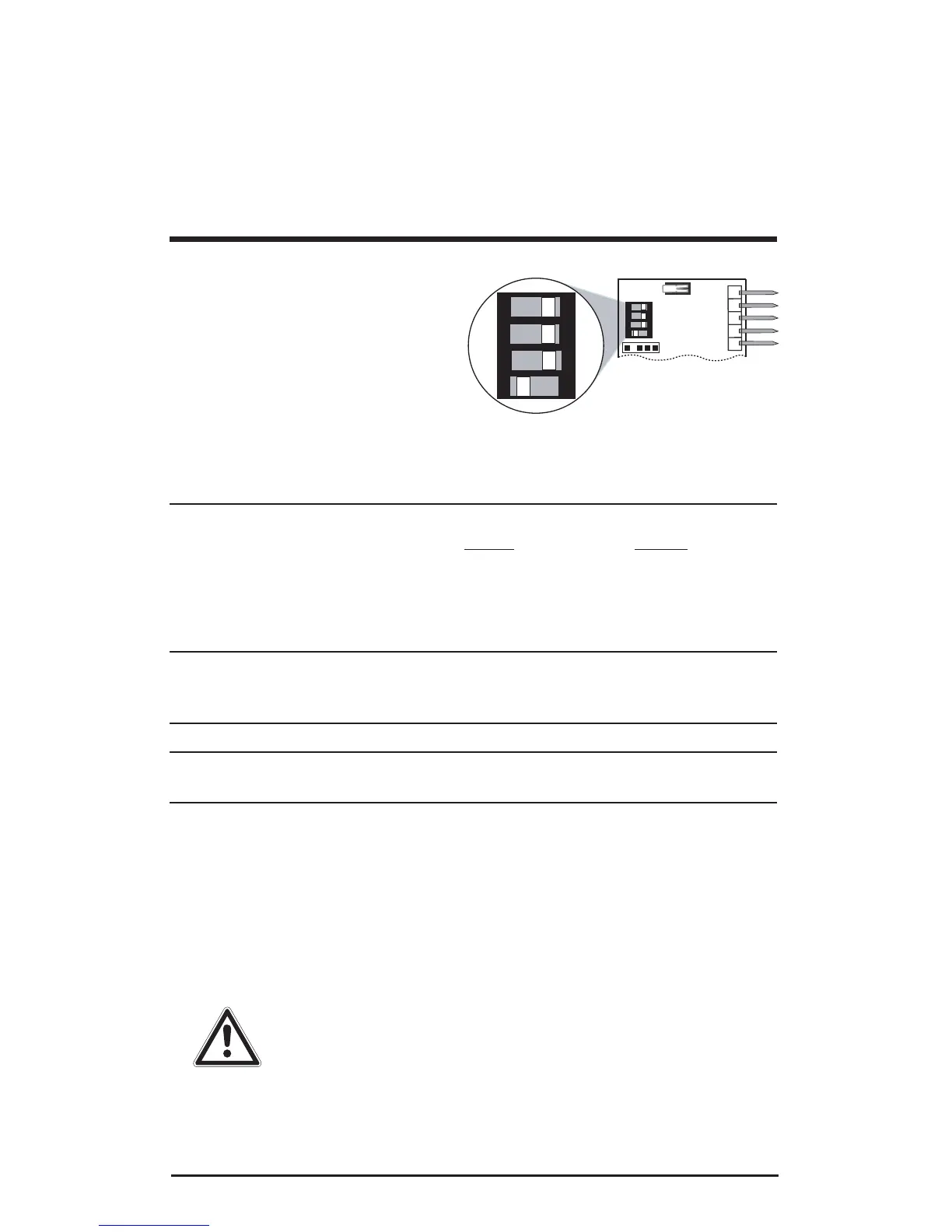

AM-DIP-Schalter (Abb. )
Tabelle 2: AM-DIP-Schalter
Funktion DIP-Schalter DIP-Schalter
Ein Aus
4. Wie der AM- oder TF-
Ausgang signalisiert wird
Relais Relais
AM Alarm AM Alarm
AM
-
TF - -
3. AM oder TF
zurücksetzen Nach Gehtest Autorisiertes
Zurücksetzen
2. AM-Empfindlichkeit High Standard
1. Wann signalisiert werden Nur bei Unscharf Scharf/
sollte: AM- oder TF-Ausgang Unscharf-Betrieb
AM-DIP-Schaltereinstellungen:
1. Wann Abdeckungs(AM)- oder Technischer Fehler(TF)-
Ausgabe signalisiert werden sollten
Ein: Signalisiert AM oder TF nur, wenn sich das System im Tagbetrieb
(unscharf) befindet. erfüllt EN 50131-2-2.
Aus: AM oder TF immer signalisieren.
ACHTUNG! Um AM-Alarme während des Nachtbetriebs
(scharf) zu verhindern, werden die folgenden DIP-Schalter
empfohlen:
4: Aus
3: Aus
2: Aus
- 65 -
(Werkseinstellung)
1 2 3 4 5
12 34
ON
12 34
ON
