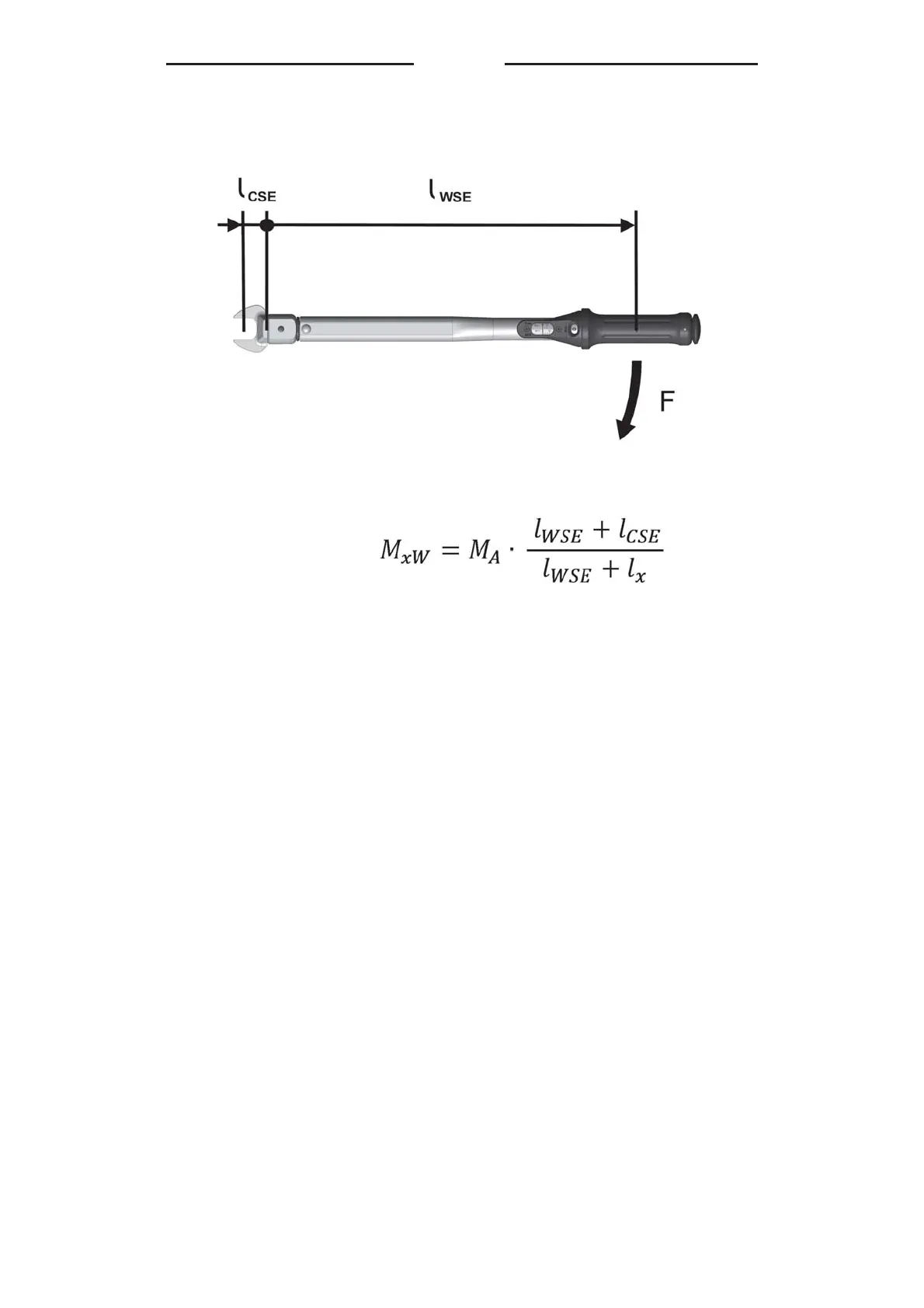

SE adaptörlü tork anahtarÕnda farklÕ çÕkÕntÕ ölçülerinde
ayarlanacak tork de÷erinin hesaplanmasÕ:
Ayarlanacak yeni tork de÷eri M
xW
aúa÷Õdaki formülle
hesaplanÕr:
M
xW
= Tork anahtarÕnÕn göstergesi üzerinde
ayarlanmasÕ gereken tork de÷eri.
M
A
= CÕvatanÕn veya somunun sÕkÕlmasÕ gereken tork
de÷eri.
l
WSE
= Tork anahtarÕnÕn SE adaptörünün alÕn yüzeyiyle
sapÕn merkezi arasÕndaki mesafe (bkz. Tablo
Bölüm 7).
l
CSE
= Standart ölçü (bkz. Tablo Bölüm 7 veya
sertifika).
l
x
= Tork anahtarÕnÕn SE adaptörünün alÕn yüzeyiyle
cÕvatanÕn veya somunun merkezi arasÕndaki
mesafe (ek aletin çÕkÕntÕ ölçüsü de denir).
