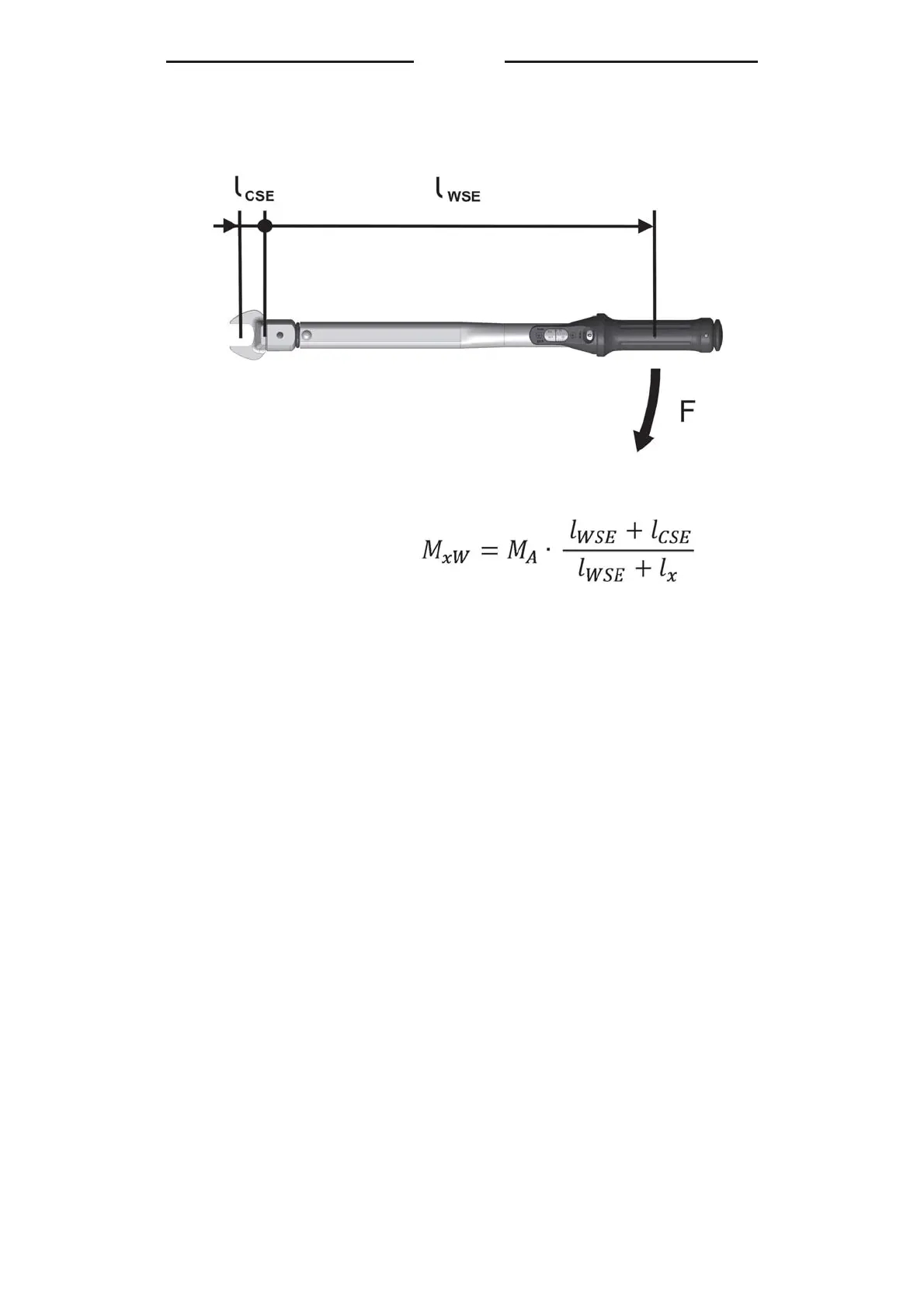

Berechnung des Einstelldrehmomentes für abweichende
Stichmaße bei der SE-Aufnahme:
Das neue Einstelldrehmoment
M
xW
wird nach folgender
Formel berechnet:
M
xW
= Das Drehmoment, welches auf der Skala des
Drehmoment-Schraubwerkzeuges eingestellt
werden muss.
M
A
= Das Drehmoment, mit dem die Schraube oder
Mutter angezogen werden soll.
l
WSE
= Abstand zwischen Stirnfläche der SE-
Aufnahme des Drehmoment-Schraubwerkzeugs
und Mittelpunkt Handgriff (siehe Tabelle im
Kapitel 7).
l
CSE
= Standard-Stichmaß (siehe Tabelle Kapitel 7
oder Zertifikat).
l
x
= Abstand zwischen Stirnfläche der SE-
Aufnahme des Drehmoment-
Schraubwerkzeuges und Mittelpunkt der
Schraube oder Mutter (auch Stichmaß
Vorsatzwerkzeug genannt).
