5.2.5.6 Scheda di regolazione alimentatore (solo per taglie ≥ 71600). Drive con S/N precedenti a S/N:
34GG044151

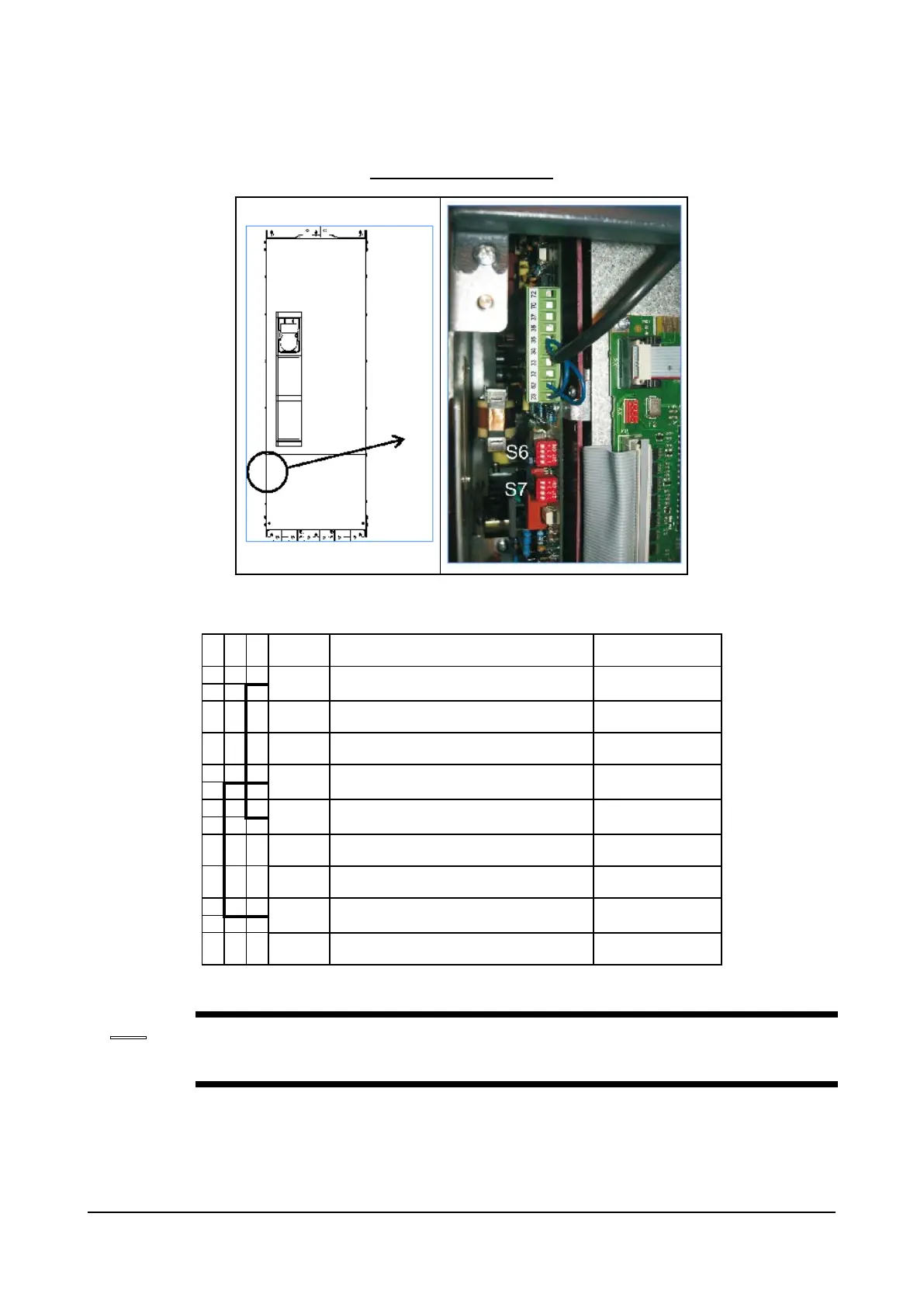

Figure 1: Localizzazione dei Morsetti
Morsetti Funzione Tensione / Corrente
23 Ingresso del controllo abilitazione precarica (15 - 35V, 5 - 11mA)
32 Uscita del segnale statico MLP (basso - segnale attivo) (5 … 35V, 20mA source)
33 (Comune) Massa dei segnali statici MPL e ML -
34 Riferimento alimentazione +24V -
35 Alimentazione +24V (32V / 300mA max)
36 Uscita del segnale statico ML (basso - segnale attivo) (5 … 35V, 20mA max sink)
37 Alimentazione dei segnali MPL e ML (35V max)
52 (Comune) Massa del controllo abilitazione precarica -
70, 72 Relè di OK (max 250VAC, 1A – AC11)
I jumper indicati sono già cablati in fabbrica. Si consiglia di cablare il contatto del Relè di OK (70 - 72)
in serie alla catena dell’Abilitazione della regolazione di ADV200.
Addendum to the ADV200 / ADV200WA QS Instruction books Page 19 of 20
