4 Manual del usuario del generador portátil
Sección 2 Información general y configuración

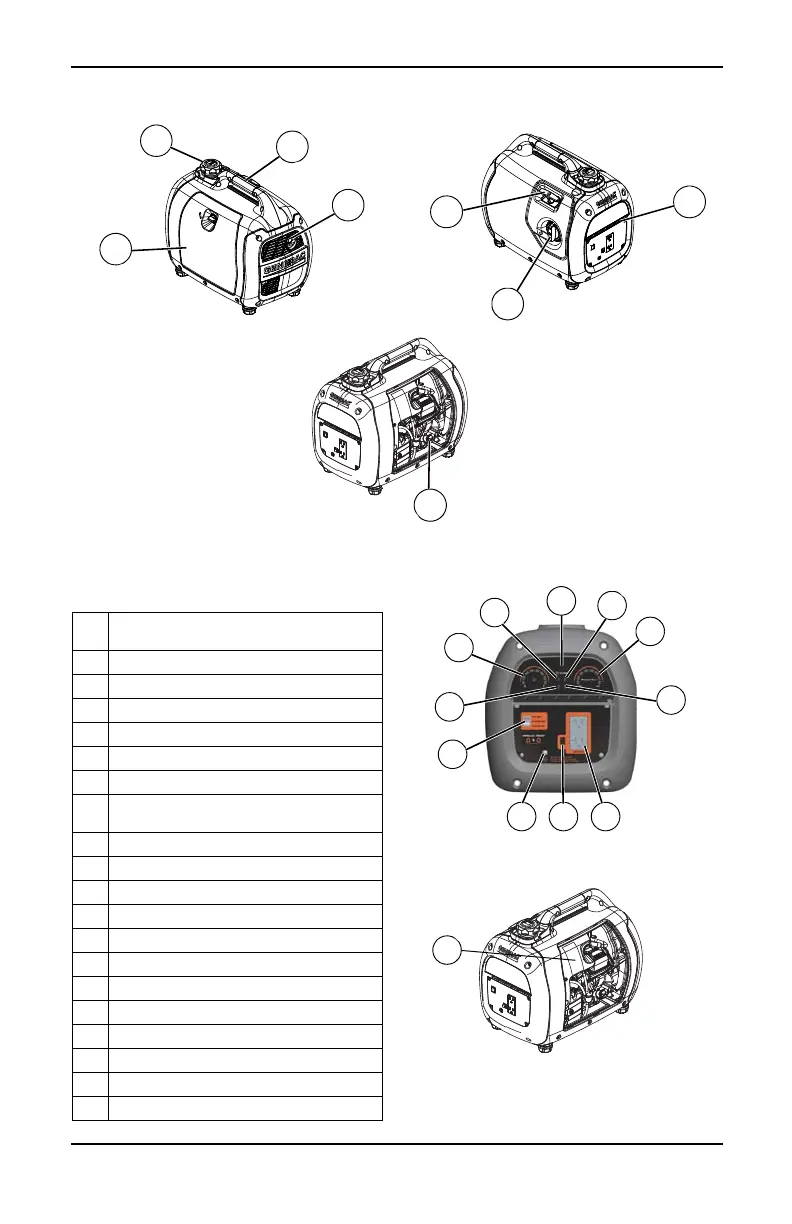

Figura 2-1. Funciones y controles
TABLA 1. Componentes del
generador
Figura 2-2. Panel de control
Figura 2-3. Ubicación de la placa de datos
000662
000581
000579
1 Salida de CA dúplex de 120 voltios
compatible con modo paralelo
2 Interruptor turbo/estándar/ahorro de energía
3 Barra de potencia
4 Ubicación de la conexión a tierra
5 Botón Restablecer
6 LED indicador de sobrecalentamiento (rojo)
7 LED indicador de sobrecarga (rojo)
8 LED indicador de nivel bajo de aceite
(naranja)
9 LED que indica Listo para cargar (verde)
10 Medidor de combustible
11 Pantalla de tiempo de funcionamiento
12 Supresor/Dispositivo antichispas
13 Tapón de combustible (con ventilación)
14 Cuerda de arranque
15 Asa de transporte
16 Selector de potencia
17 Puerta de mantenimiento
18 Entrada de aire
19 Ubicación de la placa de datos
20 Llenado del aceite
003039
