Conversión de combustible/Conexiones de gas
Directrices de instalación para PowerPact™ de 50 Hz 21
Instalación y conexión de las
tuberías de gas
El gas natural y el vapor de gas LP son sustancias
altamente volátiles, de manera que es esencial adherir
estrictamente a todos los procedimientos, códigos, normas
y reglamentos de seguridad.
Las conexiones de la tubería de gas deben ser hechas por
un fontanero matriculado familiarizado con los códigos
locales. Siempre use tubos para gas aprobados por AGA y
un sellador de tubos o compuesto para juntas de buena
calidad.
Verifique la capacidad del medidor de gas natural o del
tanque de LP con respecto a la provisión de combustible
suficiente, tanto para el generador como para los otros
artefactos funcionando.
Válvula de cierre
La mayoría de las aplicaciones requerirán una válvula de
cierre de paso total, manual y externa, en la tubería de
combustible. La válvula debe ser fácilmente accesible.
Vea
A
en la
Figura 5-2
y en la
Figura 5-3
.
NOTA:
Los códigos locales determinan la ubicación
correcta.

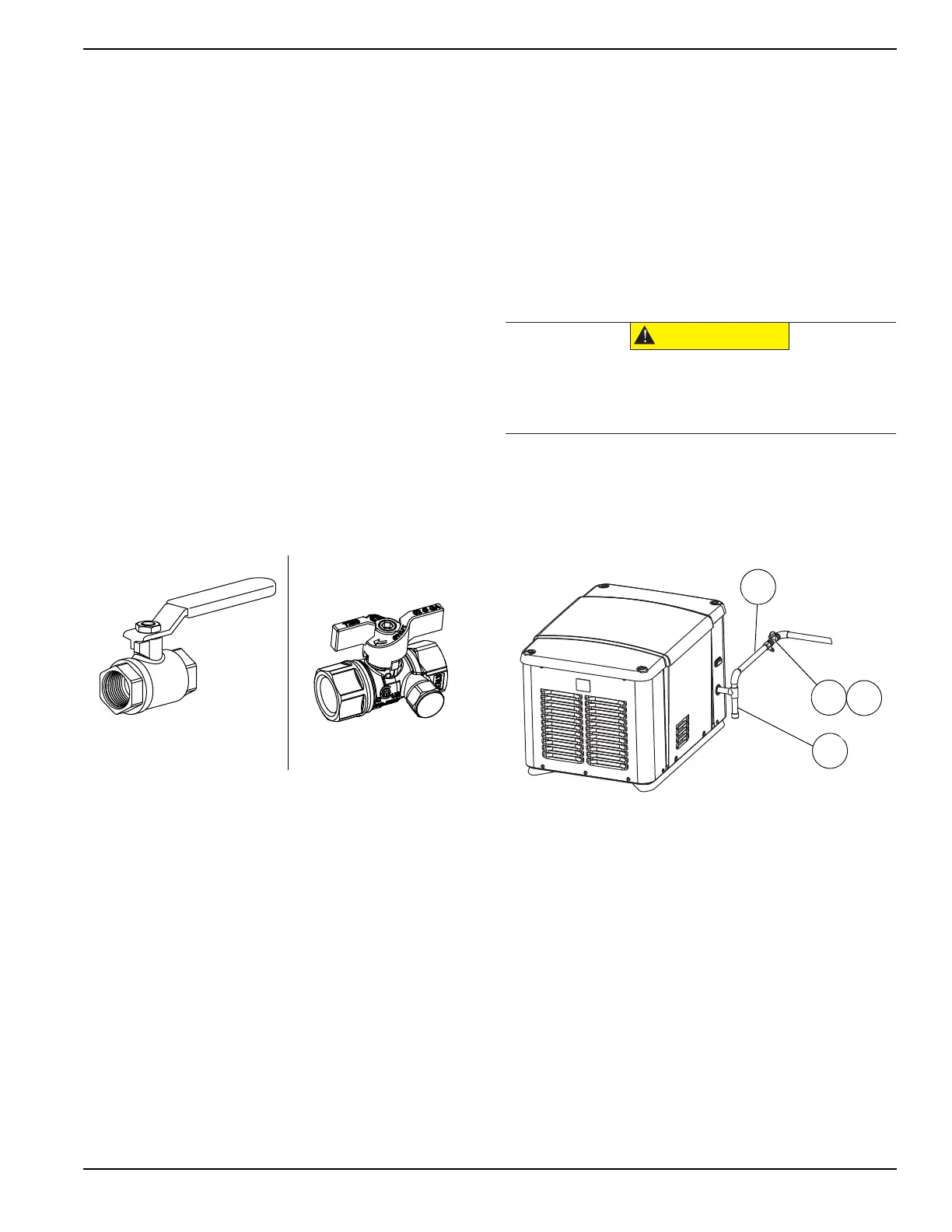

Figura 5-2. Válvula de accesorio con lumbrera
para manómetro
NOTA:
La
Figura 5-2
(B) ilustra una válvula de cierre de
combustible con una lumbrera para manómetro para
efectuar comprobaciones de presión de combustible. Esta
válvula de accesorio permite efectuar comprobaciones de
presión sin entrar en el gabinete del generador.
Válvulas disponibles a través de Generac y concesionarios
de servicio autorizados independientes:
Válvula de bola de 1/2 in, número de pieza 0K8752
Válvula de bola de 3/4 in, número de pieza 0K8754
Tubería de combustible flexible
Al conectar la tubería de gas al generador, use la sección
de tubería de combustible flexible listada por UL o
aprobada por AGA provista, de acuerdo con los
reglamentos locales. Vea
C
en la
Figura 5-3
.
El propósito de la tubería de combustible flexible es aislar la
vibración del generador para reducir la posibilidad de una
fuga de gas en uno de los puntos de conexión. Es
importante que la tubería se instale con tan pocos dobleces
como sea posible. La tubería de combustible flexible debe
estar horizontal y se debe conectar en paralelo a la parte
trasera del generador.
Colector de sedimentos
Algunos códigos locales requieren un colector de
sedimentos. Instale el colector de sedimentos
recomendado como se ilustra. Vea
D
en la
Figura 5-3
.
Figura 5-3. Conexiones de la tubería de gas

$%
(000205)
PRECAUCIÓN
Daños al equipo. No doble la tubería de combustible
flexible. Los dobleces en la tubería de combustible
restringen el flujo de combustible y reducen la
capacidad de absorber vibraciones.
001125
C
A
D
B
