Conexiones eléctricas
26 Directrices de instalación para PowerPact™ de 50 Hz
Cableado de la línea principal de CA

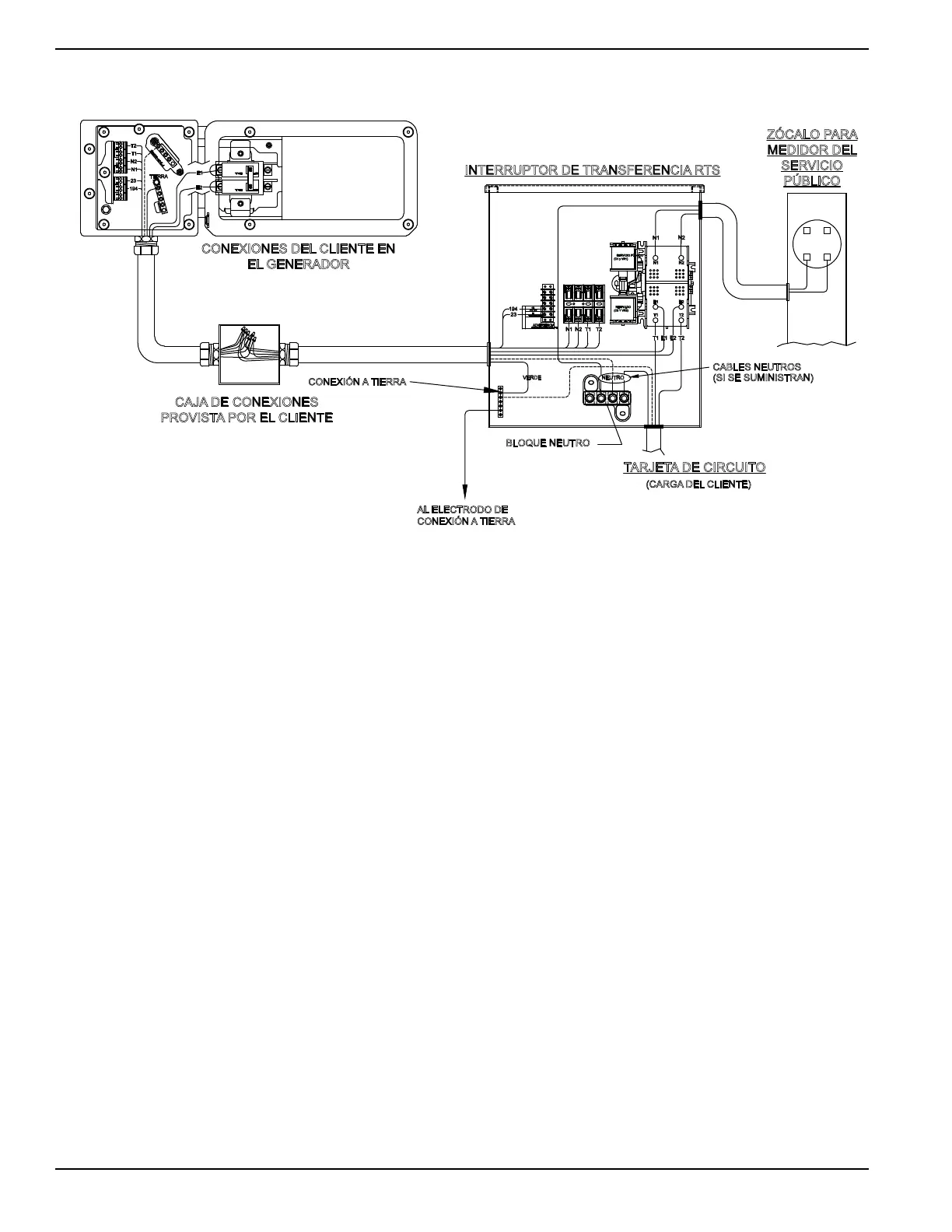

Figura 6-2. Cableado de la línea principal de CA
NOTA:
El cableado principal de CA debe ser de acuerdo
con la jurisdicción y códigos locales.
1.
Pele el aislamiento de los extremos del cable. No
quite demasiado aislamiento.
2.
Abra el panel de acceso del controlador y trábelo.
Afloje los terminales del disyuntor principal a
través de los agujeros de acceso.
3.
Inserte un cable de alimentación (E1 o E2) en el
terminal inferior del disyuntor principal. Apriete con
la especificación apropiada.
4.
Conecte el cable neutro al terminal neutro y apriete
a la especificación requerida. Vea
la
Figura 6-2
.
5.
Conecte el cable de conexión a tierra en la barra de
conexión a tierra y apriete con la especificación
requerida. Vea
la
Figura 6-2
.
6.
Tape los agujeros de acceso del disyuntor con los
tapones de cierre provistos (vea
Piezas que se
envían sueltas
).
7.
Destrabe el panel de acceso del controlador
tirando hacia usted y luego cierre la tapa.
8.
Confirme la integridad de la conexión del cable de
conexión a tierra entre el tablero de acceso
eléctrico y el conector de conexión a tierra
mientras cierra la caja de conexiones del cliente
usando los dos tornillos Allen cortos.
NOTA:
Conexión de neutro a masa - Para las
instalaciones que requieren que el neutro esté conectado
a masa, esto debe hacerse en los terminales de
conexiones del cliente dentro del generador. Conecte un
cable dimensionado apropiadamente desde la barra de
neutro hasta la barra de conexión a tierra. Normalmente,
esto se requiere cuando el generador es la fuente en un
sistema derivado separado. No se requiere cuando el
generador es una fuente de respaldo en un sistema
eléctrico con alimentación eléctrica de servicio público
con un interruptor de transferencia de 2 polos. Vea la
Figura 6-1
.
NOTA:
Apriete todos los terminales de cableado, barras
de conexión y puntos de conexión con las
especificaciones de par de apriete apropiadas. Las
especificaciones de par de apriete del disyuntor de línea
principal (MLCB) se pueden encontrar en la etiqueta
adhesiva ubicada dentro del tablero de acceso eléctrico.
001130
INTERRUPTOR DE TRANSFERENCIA RTS
23
BLOQUE NEUTRO
TARJETA DE CIRCUITO
TOME NOTA DE LA ORIENTACIÓN DEL CABLE
ADVERTENCIA
TRANSFERENCIA
+12 VCC
194
(CARGA DEL CLIENTE)
T1
N2
N1
23
194
E2
E1
TIERRA
SERVICIO PÚBLICO
RESPALDO
(C1 y VR1)
(C2 Y VR2)
23
T1N1 N2 T2
194
T1
T1
E2
E1
T2
T2
E1
N1
E2
N2
N1
N2
CONEXIÓN A TIERRA
VERDE NEUTRO
CABLES NEUTROS
(SI SE SUMINISTRAN)
T2
SERVICIO
PÚBLICO
AL ELECTRODO DE
CONEXIÓN A TIERRA
CONEXIONES DEL CLIENTE EN
EL GENERADOR
CAJA DE CONEXIONES
PROVISTA POR EL CLIENTE
