Conexiones eléctricas
Directrices de instalación para PowerPact™ de 50 Hz 27
Requisitos de la batería
Grupo U1, 12 V y 300 A mínimo de arranque en frío
(CCA) (Núm. de pieza Generac 0J5584).
Instalación de la batería
De ser necesario, llene la batería con el fluido de
electrolito apropiado y tenga la batería completamente
cargada antes de instalarla.
Antes de instalar y conectar la batería, complete los
pasos siguientes:
1. Verifique que el generador se haya ajustado en
OFF.
2. Ajuste en OFF el suministro de alimentación del
servicio público al interruptor de transferencia.
3. Retire el fusible de 7.5 A del tablero de control del
generador.
Los cables de batería fueron conectados en la fábrica en
el generador. Vea la
Figura 6-3 . Conecte los cables a los
bornes de batería como sigue:
4. Conecte el cable de batería rojo (del contactor de
arranque) al borne de batería indicado por positivo,
POS o (+) usando el juego de fijación provisto (vea
Piezas que se envían sueltas ).
5. Conecte el cable de batería negro (de la conexión
a tierra del bastidor) al borne de batería indicado
por un negativo, NEG o (–) usando el juego de
fijación provisto.
6. Instale la cubierta del borne de batería rojo
(incluida). Vea
Piezas que se envían sueltas .
NOTA: Debe usarse grasa dieléctrica en los bornes de
batería para ayudar en la prevención de la corrosión.

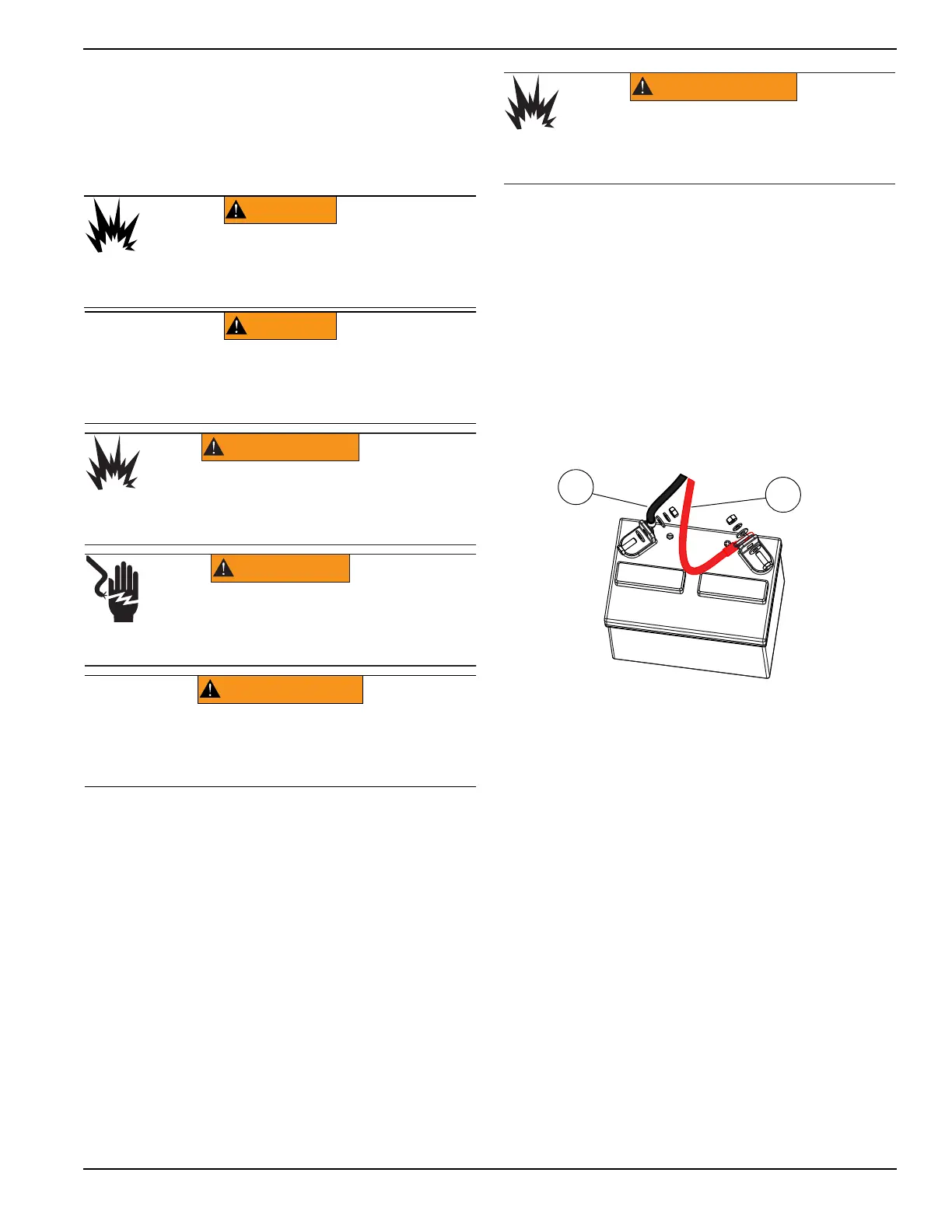

Figura 6-3. Conexiones de cables de la batería
NOTA:
En las zonas donde las temperaturas caen
regularmente debajo de
32 °F (0 °C ), se recomienda
instalar un calentador de batería tipo almohadilla para
ayudar con el arranque en clima frío. Esto está disponible
en un kit para clima frío a través de un concesionario de
servicio autorizado independiente.
7. Vea la Figura 6-4 . Instale el soporte de batería (A)
y el tornillo (B). El soporte instalado se muestra en
el lado derecho de la figura.
B
$'9(57(1&,$
&YQMPTJØO-BTCBUFSÓBTFNJUFOHBTFTUØYJDPTNJFOUSBTTF
DBSHBO.BOUFOHBBMFKBEPTFMGVFHPZMBTDIJTQBT6TF
FRVJQPEFQSPUFDDJØOBMUSBCBKBSDPOCBUFSÓBT/PIBDFSMP
QVFEFPDBTJPOBSMBNVFSUFPMFTJPOFTHSBWFT
B
$'9(57(1&,$
3JFTHPEFRVFNBEVSBT-BTCBUFSÓBTDPOUJFOFOÈDJEPTVMGÞSJDP
ZQVFEFODBVTBSRVFNBEVSBTRVÓNJDBTHSBWFT6TFFRVJQP
EFQSPUFDDJØOBMUSBCBKBSDPOCBUFSÓBT/PIBDFSMPQVFEF
PDBTJPOBSMBNVFSUFPMFTJPOFTHSBWFT
(000162)
ADVERTENCIA
Explosión. No deseche las baterías en el fuego. Las baterías
son explosivas. La solución de electrolito puede causar
quemaduras y ceguera. Si el electrolito entra en contacto con
la piel o los ojos, enjuague con agua y busque atención
médica de inmediato.
(000164)
ADVERTENCIA
Choque eléctrico. Desconecte el terminal de conexión
a tierra de la batería antes de trabajar en la batería o
los cables de la batería. No hacerlo puede ocasionar
la muerte o lesiones graves.
ADVERTENCIA
Peligro ambiental. Siempre recicle las baterías en un
centro de reciclado oficial de acuerdo con todas las leyes
y reglamentos locales. No hacerlo puede ocasionar daños
ambientales, la muerte o lesiones graves.
(000228)
(000133)
ADVERTENCIA
Explosión. Las baterías emiten gases tóxicos.
Siempre conecte primero el cable positivo de la
batería para evitar chispas. No hacerlo puede
ocasionar la muerte o lesiones graves.
BATTERY
12 VDC
001126
(–)
(+)
A. Conductor negativo (–) negro del bastidor
B. Conductor positivo (+) rojo del contactor del
A
B
