Conexiones eléctricas
Directrices de instalación para PowerPact™ de 50 Hz 25
Sección 6: Conexiones eléctricas
Cableado de control

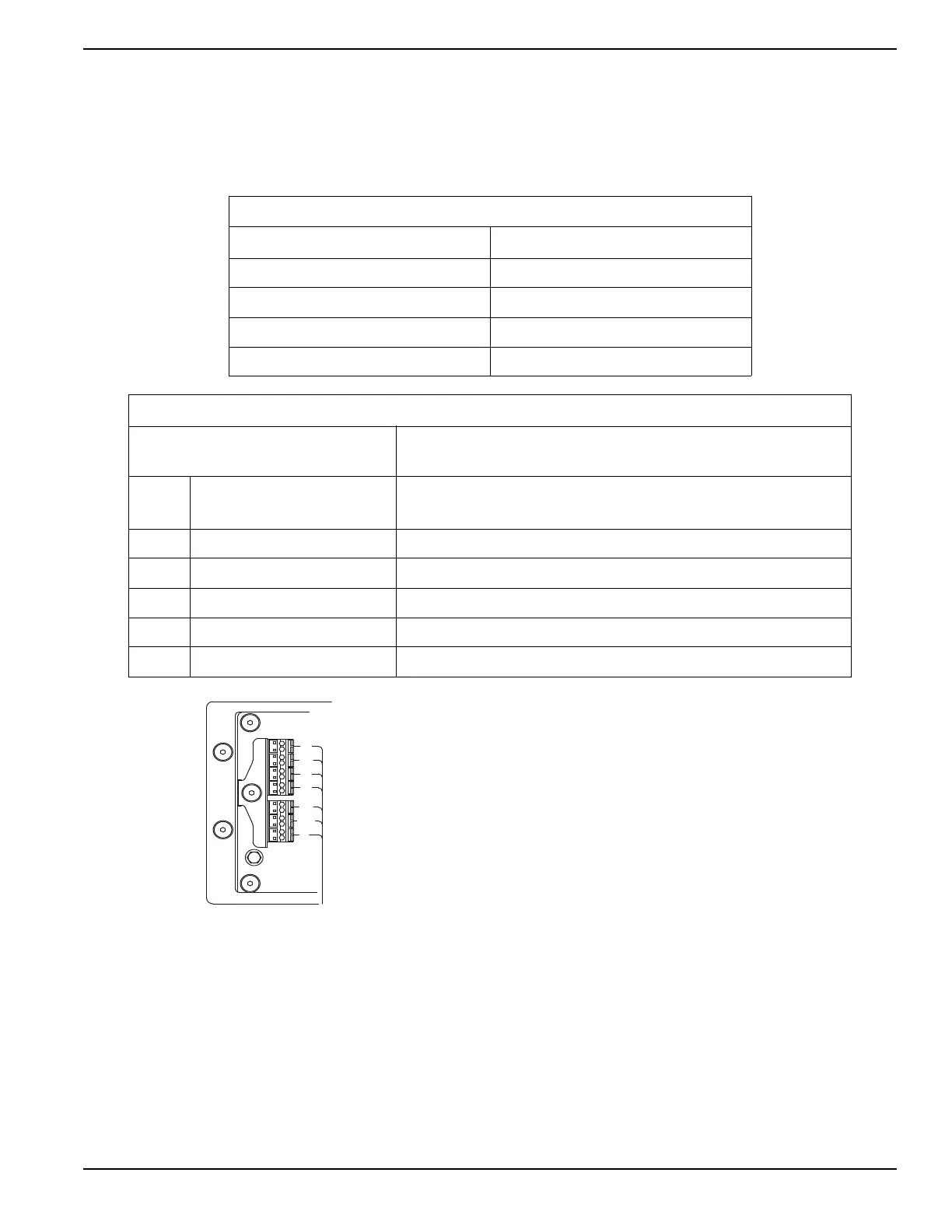

Figura 6-1. Cableado de control
NOTA:
El cableado de control debe ser de acuerdo con
la jurisdicción y códigos locales.
1.
Retire el enchufe de la caja de conexiones en el
terreno.
2.
Quite los dos tornillos Allen para retirar el tablero
de acceso eléctrico. El tablero de acceso colga
del cable de conexión a tierra.
NOTA:
No tire del tablero. Esto motivaría que el cable de
conexión a tierra se desprenda de la barra de conexión a
tierra.
3.
Instale el conducto y los cables de la línea principal
de CA y de control entre el generador y el
interruptor de transferencia (
Figura 6-2
). Tienda el
conducto a través de una caja de conexiones
externa clase NEMA 3 (no suministrada).
NOTA:
El tablero de acceso eléctrico está conectado a
la barra de conexión a tierra mediante un cable de
conexión a tierra. Verifique la integridad de esta conexión
antes de cerrar la parte trasera del tablero.
NOTA:
Este cableado se puede tender en el mismo
conducto si se usan el cable y aislamiento de la clase
apropiada.
4.
Selle el conducto en el generador y de acuerdo
con todos los códigos.
5.
Pele el aislamiento de los extremos de los cables.
No quite demasiado aislamiento.
6.
Para conectar los cables de control, empuje hacia
abajo el punto de conexión cargado a resorte con
un destornillador de cabeza plana, inserte el cable
y suelte.
NOTA:
No debe haber aislamiento en el punto de
conexión, solo alambre desnudo.
Largo y tamaño recomendados del cable de control
Largo máximo del cable Tamaño recomendado del cable
1–115 ft (1–35 m) AWG núm. 18
116–185 ft (36–56 m) AWG núm. 16
186–295 ft (57–89 m) AWG núm. 14
296–460 ft (90–140 m) AWG núm. 12
Conexiones del tablero de control
Etiqueta adhesiva con
numeración de los terminales
Números de cable
A AMARILLO Núm. 1 y 2 N1 y N2 - 220 VCA - Detección de desenganche y activación del
servicio público
B BLANCO núm. 3 T1 - 220 VCA con fusible para el cargador de baterías (vea la NOTA)
C BLANCO núm. 4 T2 - 220 VCA con fusible para el cargador de baterías (vea la NOTA)
D* NEGRO núm. 3 0 - DC (-) Cable común de conexión a tierra
E ROJO núm. 4 194 – CC (+) 12 VCC para los controles de transferencia
F BLANCO núm. 5 23 - Cable de señal lógica del control de transferencia
7
7
1


1

