Teil 2- Mechanische Installation
48

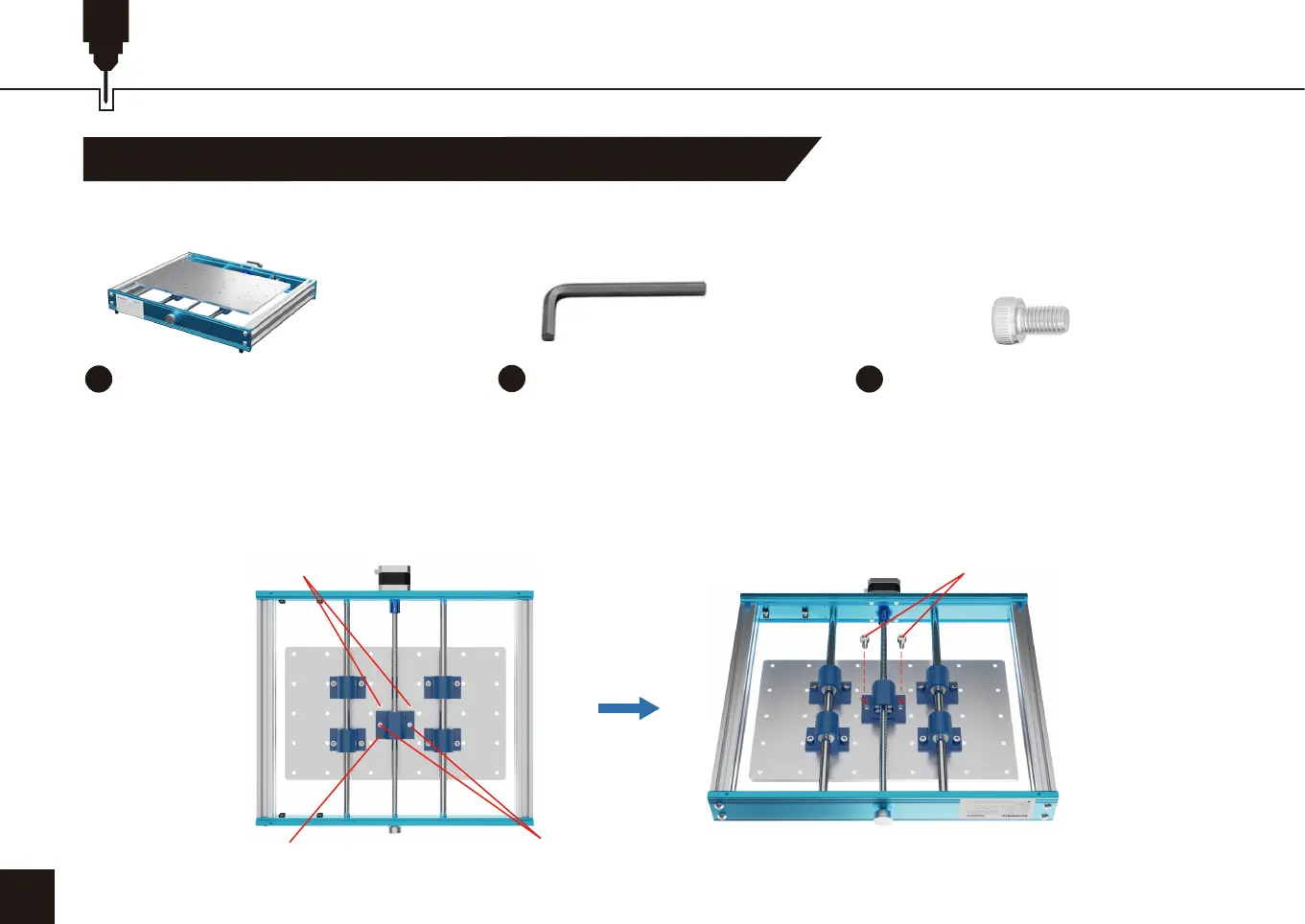

SCHRITT 1 Befestigen des Spindelhalters für die XY-Achse
Was wird benötigt:
XY-Achse Basiseinheit
1
5mm Inbusschlüssel
18
(2) M6×10mm Sechskantschraube
mit Innensechskant
22
1. Drehen Sie die XY-Achsen-Basisbaugruppe auf den Kopf und entfernen Sie die Kabelbinder, mit denen die Baugruppe
befestigt ist.
2. Verschieben Sie die Aluminiumplattform so, dass die Schraubenlöcher am Spindelhalter ausgerichtet sind, und ziehen
Sie den Halter mit (2) M6×10-mm-Innensechskantschrauben fest. Beachten Sie die nachstehende Abbildung.
Schraubenlöcher am
Halter für die Leitspindel
(2) M6X10mm Sechskantschraube
mit Innensechskant
Spindelhacken auf
Aluminium-Plattform
Halter für Leitspindel
