Genmitsu 3018-PROVer V2 - パート 2- 機械的な取り付け

パート2-機械的な取り付け
87
STEP1XY軸リードスクリューホルダーの固定
必要なもの：
XY軸ベースアセンブリ
1
5mm六角レンチ
18
(2)M6×10mm六角穴付きボルト
22
1.XY軸ベースアセンブリを上下反転させ、アセンブリを固定しているケーブルタイを取り外します。

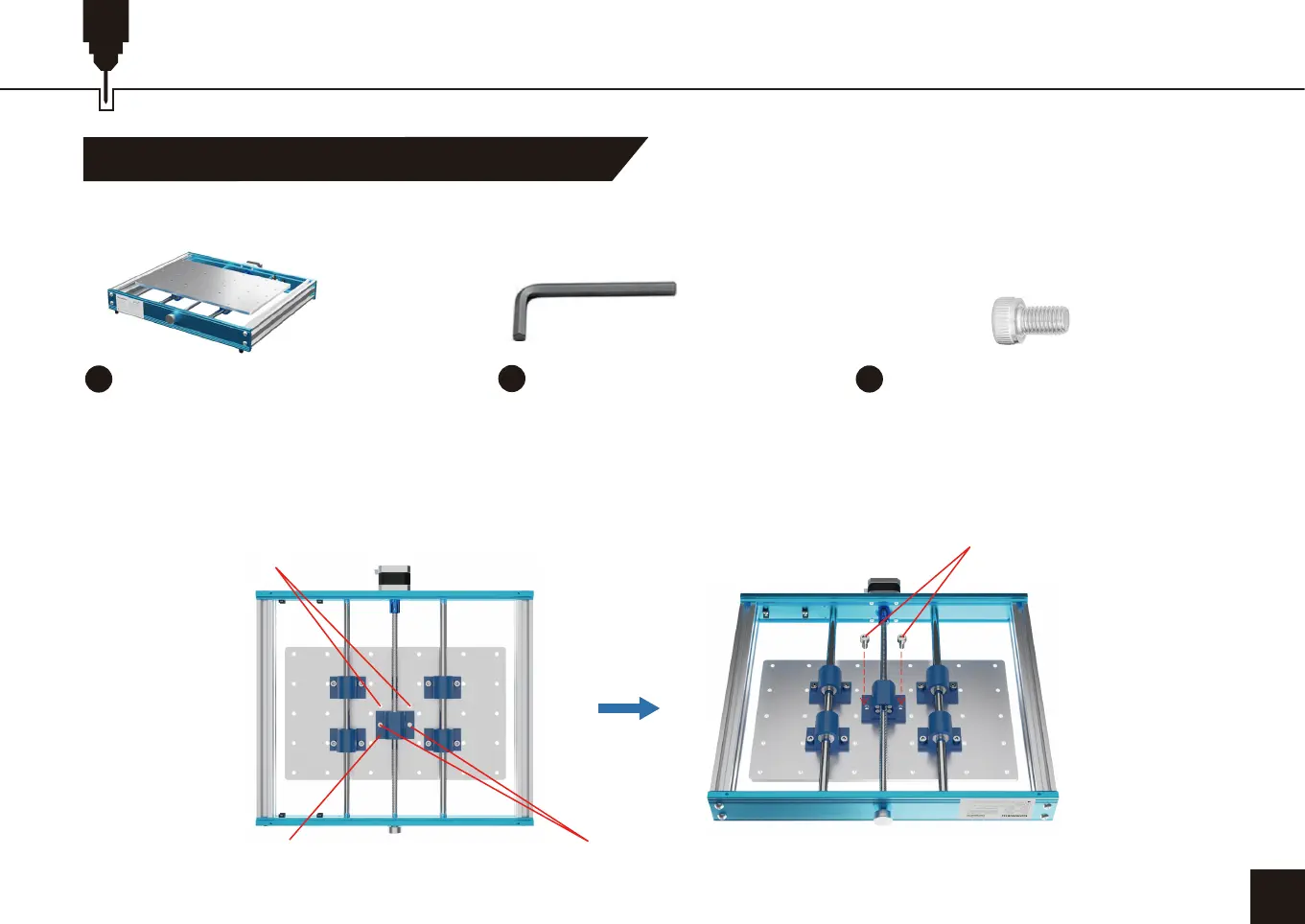

2.アルミニウム製プラットフォームを動かしてリードスクリューホルダーのネジ穴を合わせ、M6×10mm六角穴付きボ
ルト（2本）でホルダーを締めます。下図を参照してください。
リードスクリューホルダーのネジ穴
(2)M6X10mm六角穴付きボルトアルミプラットフォー
ム上のスクリューホー
リードスクリューホルダー
