90
パート2-機械的な取り付け

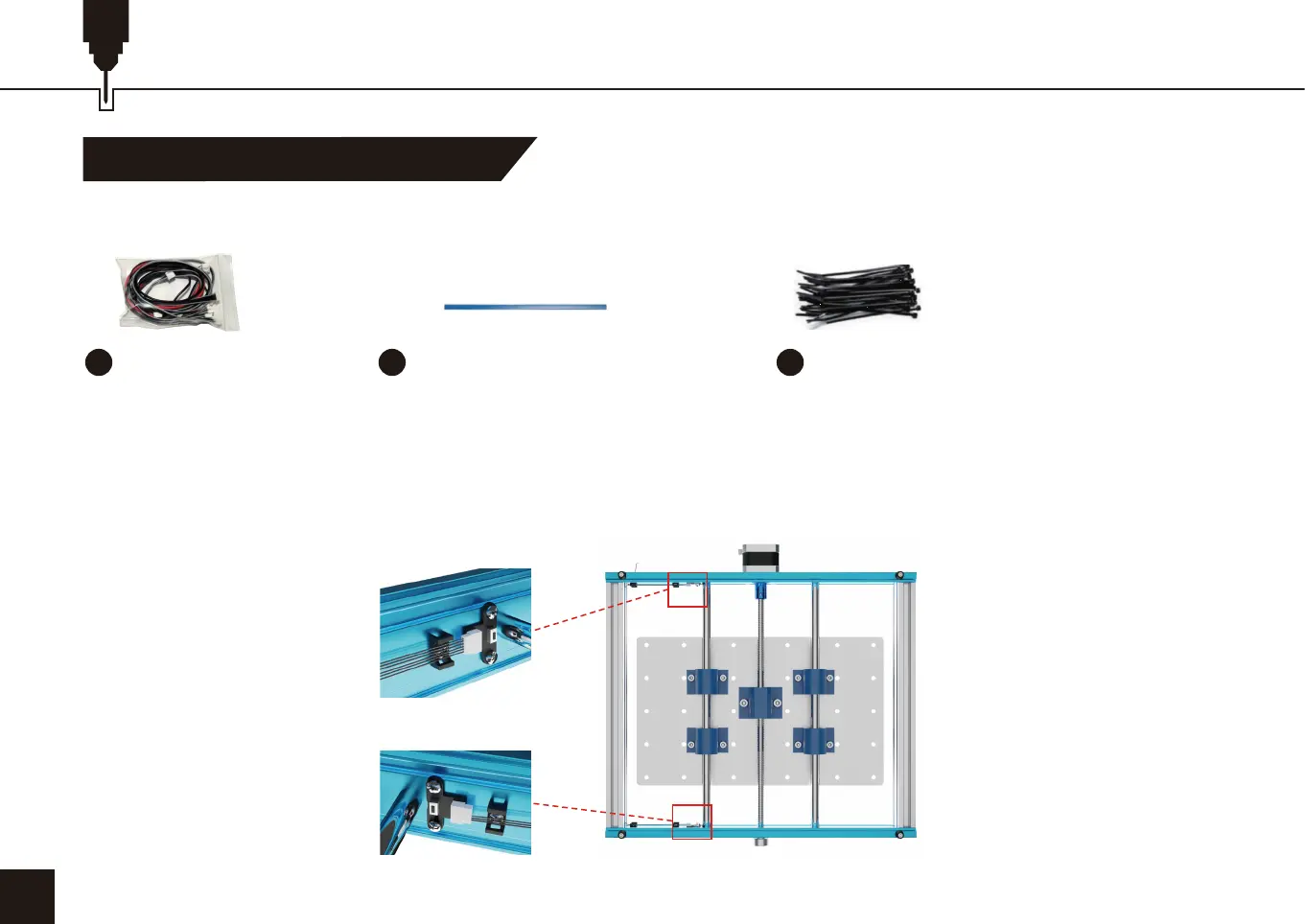

STEP4Y軸リミットスイッチの配線
必要なもの：
1.ワイヤーパックから410mmと430mmのY軸リミットスイッチケーブルを準備します。
2.6線式6ピン」端子をリアモジュールのリミットスイッチに接続する。
3.長い方のケーブル（430mm）の「3線式6ピン」端子をフロントモジュールのリミットスイッチに接続します。
ヒント：短い方のケーブル（410mm）は制御ボードに接続する必要があります。制御ボードの取り付けが完了してか
ら接続することをお勧めします。
270mmプロファイルシール
13
ケーブルタイ
17
ワイヤーパック
11
3線式6ピン
6線式6ピン
