36
Mechanischer Zusammenbau

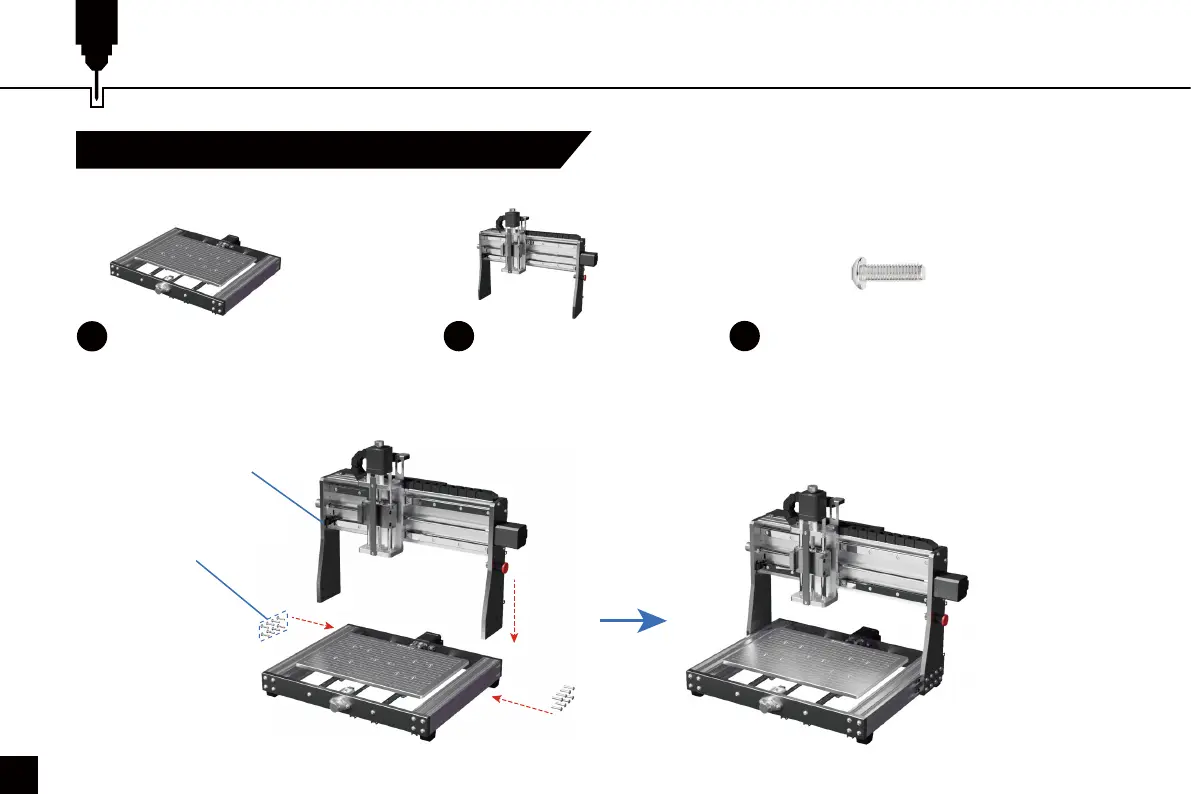

SCHRITT 2 Installation der X-Achsen Baugruppe
Was wird benötigt:
Montieren Sie die X-Achsen Brücke auf der XY-Achsen Baugruppe. Stellen Sie sicher, dass diese, wie unten gezeigt, ganz hinten
am XY-Basisrahmen positioniert ist. Schließen Sie die Installation ab, indem Sie die X-Achsen Brücke mit (8) M5×25 Schrauben
je Seite am Rahmen befestigen.
02 X-Achsen Brücke
01 XY-Achsen Baugruppe
24
(16) M5×25 Linsenkopf-Schraube
X-Achsen Brücke
1
2
2
(8) M5×25
Linsenkopf-Schraube
