SIGNALISATION DES LEDS
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
0
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
I
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
TEST
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
TEST
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
TEST

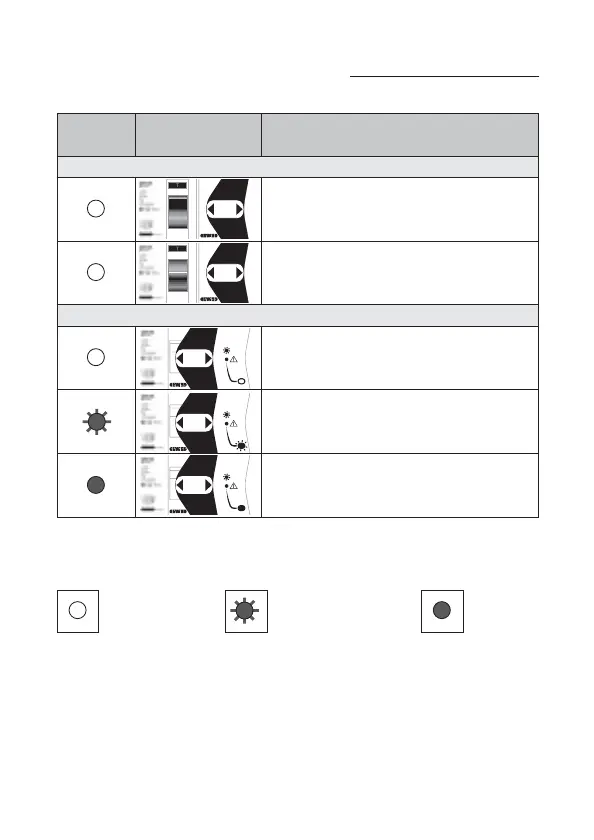

FAÇADE DISPOSITIF
Fonctionnement manuel
CONDITION
SIGNALISATION
DES LEDS
Dispositif de réarmement désactivé.
Interrupteur différentiel fermé.
Installation alimentée.
Dispositif de réarmement désactivé. Interrupteur
différentiel déclenché ou ouvert intentionnellement.
Installation non alimentée et sectionnée
Dispositif de réarmement
activé.
Interrupteur différentiel fermé.
Installation alimentée.
Dispositif de réarmement en arrêt pour détection panne de
l’installation en aval. Essayer un réarmement manuel. Si la ten-
tative ne réussit pas, appeler l'installateur. Interrupteur différen-
tiel déclenché. Installation non alimentée mais non sectionnée.
Dispositif de réarmement en phase de contrôle présence
panne ou fermeture. L'ouverture du volet interrompt la
fermeture automatique en rendant possible la manoeuvre
manuelle. Installation non alimentée mais non sectionnée.
Fonctionnement automatique
rouge
rouge
Légende
LED éteinte LED clignotante Led allumée
