SEÑALIZACIÓN DE LOS LED
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
0
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
I
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
TEST
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
TEST
230V
INSERIRE CON
LEVA IN
POSIZIONE I
ON OFF
TEST

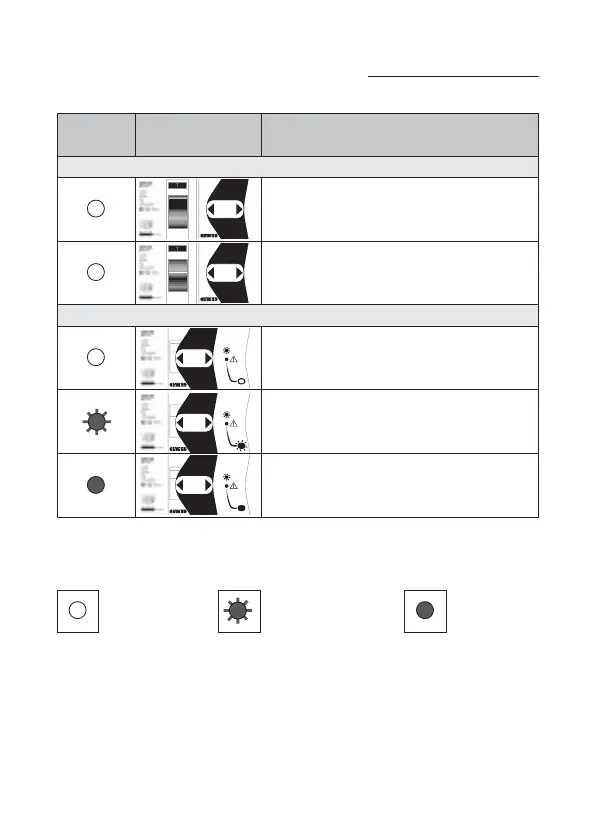

FRONTAL
DISPOSITIVO
Funcionamiento manual
CONDICIÓN
SEÑALACIONES
LED
Dispositivo de rearme no introducido.
Interruptor diferencial cerrado.
Instalación alimentada.
Dispositivo de rearme
no introducido.
Interruptor diferencial disparado o abierto intencionalmente.
Instalación no alimentada y seccionada.
Dispositivo de rearme
introducido.
Interruptor diferencial cerrado.
Instalación alimentada.
Dispositivo de rearme bloqueado por detección de avería en
la instalación en entrada. Tentar un rearme manual. Si el ten-
tativo fallara contactar un instalador. Interruptor diferencial
disparado. Instalación no alimentada pero no seccionada.
Dispositivo de rearme en fase de control presencia
avería o cierre. La apertura de la ventanilla interrumpe
el cierre automático haciendo posible la maniobra
manual. Instalación no alimentada pero no seccionada.
Funcionamiento automático
rojo
rojo
Leyenda
Led apagado Led intermitente Led encendido
