INSTRUCTIONS POUR L’INSTALLATION
MONTAGE ET CÂBLAGE (uniquement pour GW 90 971)
INSTALLATION
Avant de procéder à toute opération, s’assurer que l’installation est hors
tension. Accoupler RESTART du côté droit de l’interrupteur différentiel SD

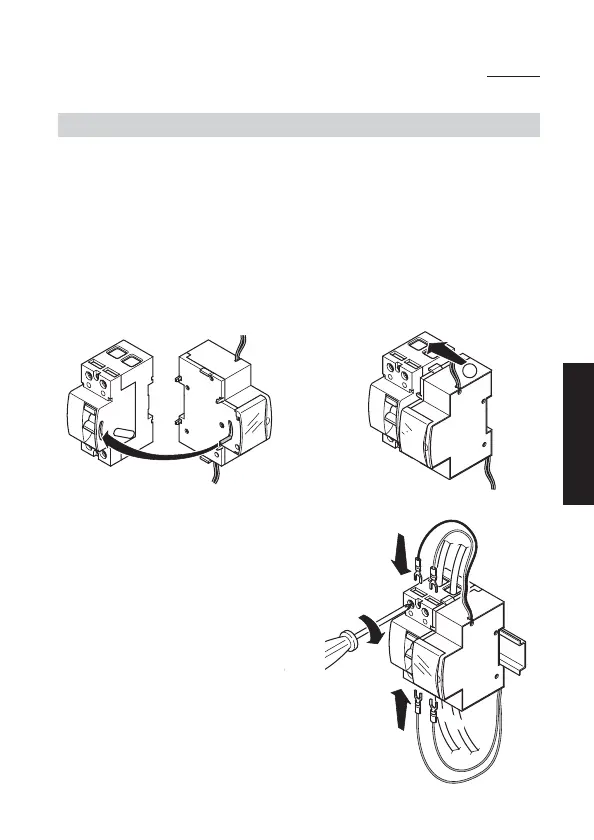

en veillant en particulier à insérer l’axe dans le trou de la poignée de
l’interrupteur différentiel (Fig.1). Pousser pour enclencher
mécaniquement entre eux les dispositifs
(Fig. 2). L’axe et la poignée
doivent être en position basse.
Installer les dispositifs sur le rail,
puis brancher les câbles de la
ligne et de la charge. Avant de
serrer les bornes, brancher les fils
d’entrée du RESTART côté ligne et
les fils de contrôle côté charge, en
introduisant les cosses sous les
têtes des vis
(Fig. 3).
Serrer à fond les bornes en
s’assurant que les deux
branchements sont bloqués.
Fig. 1 Fig. 2
