INSTRUCCIONES PARA LA INSTALACIÓN
MONTAJE Y CABLEADO (solo para GW 90 971)
INSTALACIÓN
Antes de efectuar cualquier operación asegúrese de que no haya tensión
en la instalación.

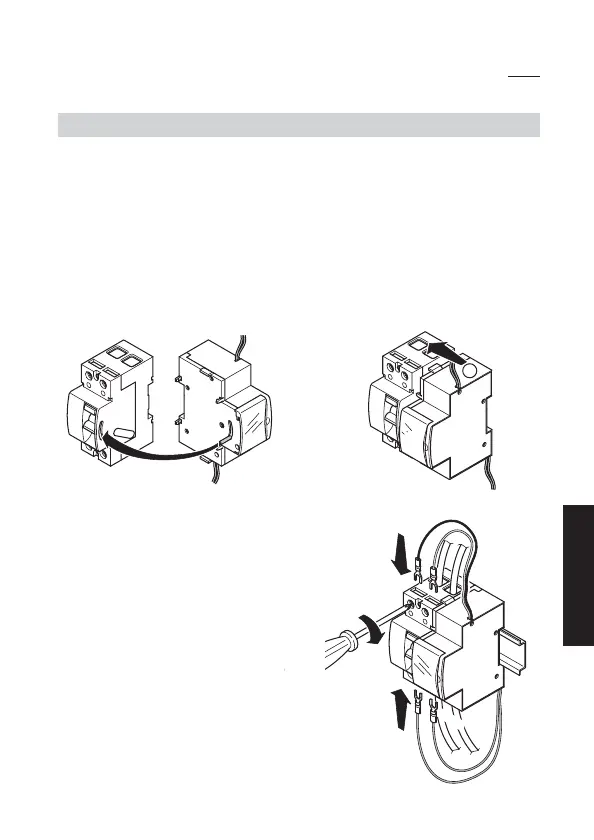

Acoplar RESTART en el lado derecho del interruptor diferencial SD
prestando atención a la introducción del perno en el orificio de la manija del
interruptor diferencial (Fig. 1); empujar para engancharlos mecánicamente
entre ellos (Fig. 2). (El perno y la manija deben estar abajo).
Instalar los aparatos en el carril y
conectar los cables de línea y
carga; antes de apretar las bornas
conectar los cables de entrada del
RESTART en el lado línea y los de
control en el lado carga,
introduciendo los terminales
debajo de las cabezas de los
tornillos (Fig. 3).
Apretar a fondo las bornas
comprobando que ambas
conexiones estén bloqueadas.
Fig. 1 Fig. 2
L
IN
E
L
O
A
D
2
CLACK !!!
Fig. 3
45
