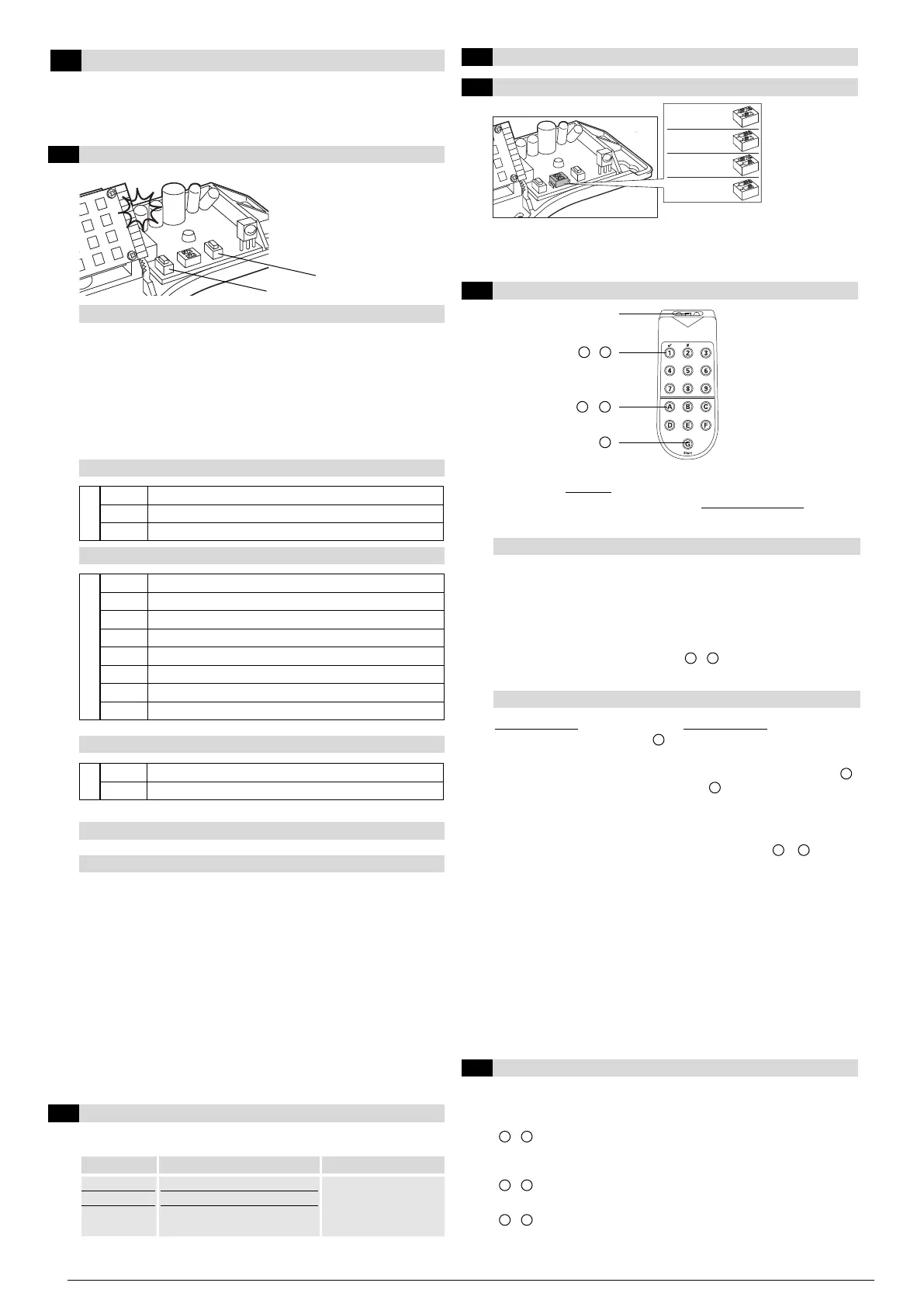

GEZE GC 302 R User Manual

10 Montageanleitung GC 302 R 123457, 70705-9-9521 Ä-St.1
5
C
onfiguration du détecteur
Sans adressage:
Paramètres
Etape n° 1
Etape n° 2
Taille du champ
Fonctionnalité
Géométrie du
champ
Presser la touche [<] un court instant
Presser la touche [>] un court instant
Presser les touches [<] et [>] simultané-
ment un court instant
La fréquence de clignotement
de la LED verte (1 à 9 fois)
indique le niveau actuel du
paramètre
5.1 Configuration au moyen des touches
La demande d’état sert à consulter les paramètres réglés.
5.1.1 Demande d’état au moyen des touches
5.2.2 Fonctionnement
5.2 Configuration au moyen d’une télécommande
Activation: –Automatique après le raccordement du détecteur à la tension
d’alimentation ou
–Débrancher le détecteur un court instant de la tension
d’alimentation ou
–Presser une touche [<] ou [>] du détecteur au choix
Terminer: –Presser une combinaison de touches ou
–Automatiquement après 30 min.
Remarque:
Si aucune action n’est réalisée pendant 30 s, la connexion est interrompue. Les
réglages déjà réalisés sont alors sauvegardés.
1, 2, 3 Petit
4, 5, 6* Moyen
7, 8, 9 Grand
Niveau
1* «en avant», hauteur de montage standard
2 «en avant», hauteur de montage élevée
3 «en arrière», hauteur de montage standard
4 «en arrière», hauteur de montage élevée
5 Détection de la direction à l’ARRÊT, hauteur de montage standard
6 Détection de la direction à l’ARRÊT, hauteur de montage élevée
7 «en avant» + MTO, hauteur de montage standard (MTO, cf. chap. 7)
8 «en avant» + MTO, hauteur de montage élevée (MTO, cf. chap. 7)
1 Champ étroit
2* Champ large
Modification de la fonctionnalité du niveau 6 au niveau 2:
1) Maintenir les touches [<] et [>] enfoncées pendant 4 sec., la LED verte cli
gnote une fois après 2 sec., puis encore une fois après 4 sec.
2) La LED verte clignote 6 fois et indique le niveau actuel du paramètre
3) Presser la touche [<] quatre fois successivement pour diminuer le niveau
du paramètre (la LED verte clignote 2 fois et indique le nouveau niveau
du paramètre réglé)
4) Presser les touches [<] et [>] simultanément
Le transfert des données en émission et en réception est assuré par une
interface IR. La connexion
entre la télécommande et le détecteur ne peut être
établie que lorsque le détecteur se trouve en mode de configuration.
Le détecteur peut être configuré de deux manières différentes:
→ au moyen des touches du détecteur (réglages de base)
→ au moyen de la télécommande (réglage complet)
Avec adressage:
1. Presser la touche de démarrage
1. Couvrir l’interface IR de la télécom-
mande avec la main
2. Presser la touche de démarrage
→ clignote
3. Libérer l’interface IR (retirer la
main)
4. Presser la touche numérique
correspondante ( à )
– G, et qu’une des touches 1 à 4 sont allumées: connexion établie avec succès
– G clignote: aucune connexion établie
→ Activer le mode de configuration
→ Maintenir la télécommande plus près et mieux pointée sur le détecteur
→ Contrôler les piles de la télécommande
– Aucune touche ne s’allume
→ Contrôler/remplacer les piles de la télécommande
5.2.3 Régler / modifier les paramètres
La porte est maintenue ouverte manuellement pendant 15 min. pen-
dant les travaux de réglage. Ensuite, la porte se ferme si aucun objet
ne se trouve dans le champ de détection
La porte se ferme lorsqu’aucun objet ne se trouve dans le champ de
détection, puis passe en mode normal
Vous quittez le mode de configuration et la porte se ferme si aucun objet
ne se trouve dans le champ de détection, puis passe en mode normal
Après que la connexion a été établie avec succès, les paramètres du détecteur
peuvent être modifiés.
* Configuration d’usine
P
rocédure générale
Modifier la taille du champ: Presser les touches [<] et [>] pendant 2 s
M
odifier la fonctionnalité:Presser les touches [<] et [>] 4 s
Modifier la géométrie du champ:Presser les touches [<] et [>] pendant 6 s
Exemple
Rétablir les configurations d’usine: Presser les touches [<] et [>] pendant 8 s
Mode de configuration
+
A 3
Etablissement de la communication
Une adresse (1*, 2, 3 ou 4) peut être attribuée à chaque détecteur. Différentes
adresses sont nécessaires lorsque plusieurs détecteurs se trouvent à portée
d’une même télécommande.
Adresse 1*
Adresse 2
Adresse 3
Adresse 4
5.2.1 Adressage du détecteur
G
G
G
1 4
+
A 1
+
A 2
+
A 3
Touches numériques à
1 9
Interface IR (infrarouge)
Touches de fonction à
A F
Démarrage
G
Niveau
Niveau
[>]
[<]
Remarque:
Si aucune touche n’est pressée pendant 25 sec., vous quittez automatiquement
le mode de programmation, le détecteur reste dans le mode de configuration.
Les réglages déjà réalisés sont alors sauvegardés.
1) Maintenir les touches [<] et [>] enfoncées pour une durée correspondante,
la LED verte clignote une fois toute les 2 s
2
) La fréquence de clignotement de la LED verte (1 à 9 fois) indique le niveau du
p
aramètre actuel
3) Les touches [<] ou [>] permettent d’augmenter ou de diminuer le niveau du
paramètre
4
) Presser les touches [<] et [>] en même temps un court instant pour quitter le mode
de programmation (les réglages auxquels vous avez procédé sont sauvegardés)
