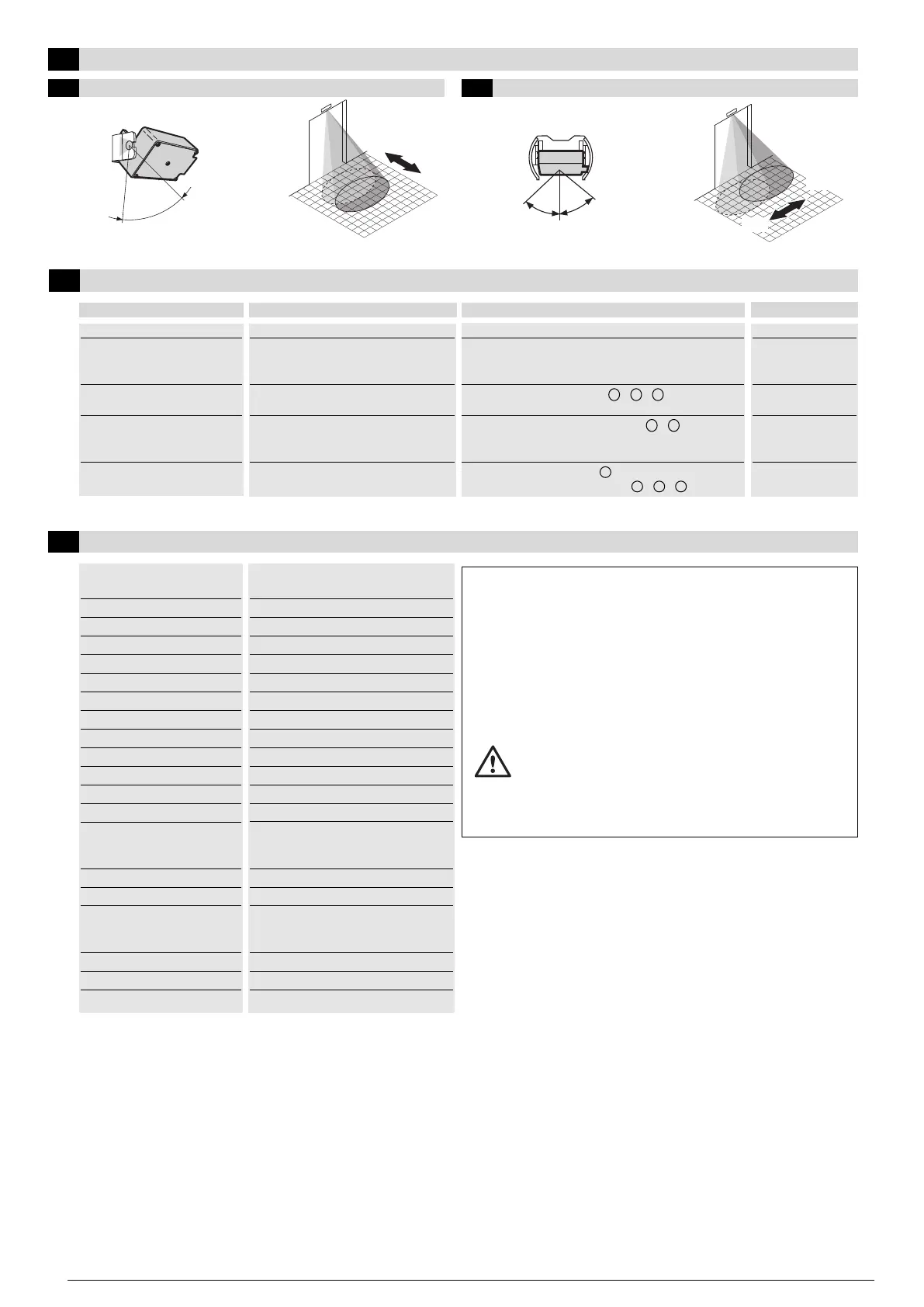

12 Montageanleitung GC 302 R 123457, 70705-9-9521 Ä-St.1
7
Elimination des dérangements
Symptôme
Cause possible
Remède
– Modifier l’angle d’inclinaison du module radar
–
M
onter le détecteur plushautet,si possible,directement sur le bâtit
–
Augmenter le niveau de suppression de la circulation transversale
– Orienter le détecteur en direction de l’ouverture de porte
– Activer le filtre d’antiparasitage
– Activer la fonction spéciale du filtre MTO
(Mass Traffic Optimisation)
–
Diminuer le niveau SCT (désactivation)
–
Contrôler la taille du champ
– Activer la hauteur de montage élevée
Renvoi au chapitre
6.1.1
5
.2.3
6.1.1
5.2.3
5
.2.3
5.2.3
5
.2.3
Mouvement de porte inversée
M
ouvement de porte inversée
Ouverture intempestive de la porte
Ouverture impossible de la porte –
Absence sporadique de détection
d
’une personne isolée
D
étection tardive ou
absence de détection de personnes
– Le détecteur voit la porte
–
Le détecteur voit la porte à vantaux
– Une source de perturbation influence le champ
r
adar (par ex. des tubes fluorescents)
– Groupe important de personnes
arrivant en sens inverse
–
Champ trop petit
– Montage trop élevé
6
Réglages mécaniques du champ radar
6.1.1 Inclinaison du module radar 6.1.2 Orientation du module radar
8
Caractéristiques techniques
Technologie
Fréquence d’émission
Puissance d’émission
Alimentation
Courant de service
Fréquence du réseau
Plage de température
Humidité ambiante
Hauteur de montage max.
Sortie de relais
Tension de commutation
Courant de commutation
Puissance de coupure
Boîtier
Poids
Type de protection
Vitesse de détection min.
Longueur de câble
Homologations
Aptitude pour les pays
Détecteur de présence radar avec
technologie à module planaire
24 125 GHz
< 20 dBm
12-36 V DC / 12-28 V AC
env. 50 mA à 24 V DC, 24° C
50 Hz
–20° C à + 60° C
0 à 90 % d’hum. rel., sans condensation
jusqu’à 4 m
Contact de commutation sans potentiel
max. 48 V ACDC
max. 0.5 A AC / 1 A DC
max. 60 VA / 30 W
Capot: PC; panneau de fond: ABS
Dimensions (l x h x p):
176 x 62 x 52 mm
150 g (sans câble)
Convient à l’utilisation selon IP 54
5 cm/s (dans l’axe du radar)
< 5 cm/s en mode SMD+ (angle d’inclinai-
son de 35°)
5 m
CE 0682 !
EU; EFTA; US; CA
FCC/IC
Cet appareil contient un transmetteur 24 GHz avec FCC-ID UXS-IPQ05 et IC-ID
6902A-IPQ05. Il est conforme aux exigences de l’alinéa 15 des dispositions FCC
et de la norme RSS-210 d’Industry Canada.
Le fonctionnement est soumis aux conditions suivantes: Cet appareil (1) ne doit
causer aucune interférence nocive et (2) doit supporter toutes les interférences,
y compris les interférences pouvant causer un fonctionnement indésirable.
Avertissement: Si des changements ou modifications qui n’ont pas
été autorisés expressément par GEZE GmbH devaient être apportés à
cet appareil, l’autorisation d’exploitation FCC dudit appareil peut être
retirée.
5°
45°
–30°
+30°
5°
45°
–30°
+30°
+ +
F 6 1
+
B 4
D
+ +
F 4 1
6982-06-0024b 02/08
