4 Montageanleitung GC 302 R 123457, 70705-9-9521 Ä-St.1
7
Beheben von Störungen
Symptom
Mögliche Ursache
Behebung
– Neigungswinkel des Radarmoduls verändern
– Sensor höher und wenn möglich direkt über Türangelmontieren
– QVA-Stufe erhöhen
– Sensor in Richtung Türöffnung schwenken
– Störunterdruckungsfilter aktivieren
– Spezielle Filterfunktion MTO aktivieren
(Mass Traffic Optimisation)
– QVA-Stufe verringern (ausschalten)
– Feldgrösse überprüfen
– Hohe Montagehöhe aktivieren
Verweis auf Kapitel
6.1.1
5.2.3
6.1.1
5.2.3
5.2.3
5.2.3
5.2.3
Tür reversiert
Tür reversiert
Tür öffnet ungewollt
Tür öffnet nicht –
sporadische Nichtdetektion
einer Einzelperson
Späte Detektion bzw.
Nichtdetektion von Personen
– Sensor sieht Tür
– Sensor sieht Drehflügeltür
– Störquelle beeinflusst Radarfeld
(z.B. FL-Röhre)
– Entgegenkommende grössere
Personengruppe
– Feld zu klein
– Zu hohe Montage
6

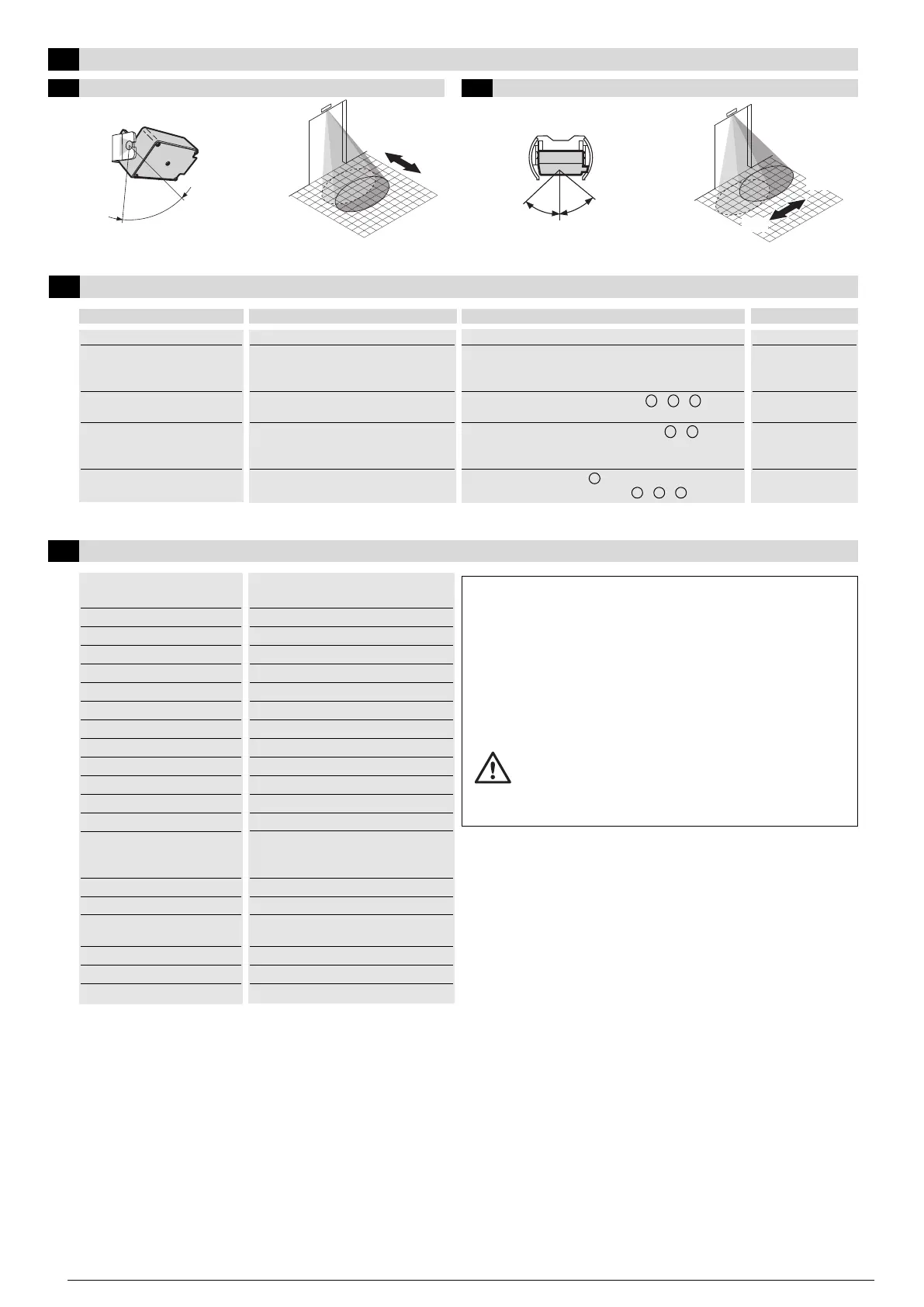

Mechanische Einstellungen des Radarfeldes
6.1.1 Neigen des Radarmoduls 6.1.2 Schwenken des Radarmoduls
8
Technische Daten
Technologie
Sendefrequenz
Sendeleistung
Betriebsspannung
Betriebsstrom
Netzfrequenz
Temperaturbereich
Luftfeuchtigkeit
Montagehöhe
Relaisausgang
Schaltspannung
Schaltstrom
Schaltleistung
Gehäuse
Gewicht
Schutzart
Min. Detektions-
geschwindigkeit
Kabellänge
Zulassungen
Ländereignung
Radarbewegungsmelder mit
Planarmodultechnik
24.125 GHz
< 20 dBm
12–36 V DC / 12–28 V AC
ca. 50 mA bei 24 V DC, 24° C
50 Hz
–20° C bis + 60° C
0 bis 90 % rel., nicht kondensierend
bis 4 m
Potentialfreier Umschaltkontakt
max. 48 V ACDC
max. 0.5 A AC / 1 A DC
max. 60 VA / 30 W
Haube: PC; Bodenplatte: ABS
Abmessungen (B x H x T):
176 x 62 x 52 mm
150 g (ohne Kabel)
Geeignet für Einsatz nach IP 54
5 cm/s (in Radarachse)
< 5 cm/s bei SMD+ (Neigungswinkel 35°)
5 m
CE 0682 !
EU; EFTA; US; CA
FCC/IC
Dieses Gerät enthält einen 24 GHz Transmitter mit der FCC-ID UXS-IPQ05 und
IC-ID 6902A-IPQ05. Es erfüllt die Anforderungen von Teil 15 der FCC-Bestim-
mungen und der Norm RSS-210 von Industry Canada.
Der Betrieb unterliegt den folgenden Bedingungen: Dieses Gerät (1) darf keine
schädlichen Störungen verursachen, und (2) muss mit allen Störungen zurecht-
kommen. Hierzu zählen auch Störungen, die unerwünschte Funktionen hervor-
rufen können.
Warnung: Falls Änderungen oder Modifikationen an diesem
Gerät vorgenommen werden, die nicht ausdrücklich von GEZE GmbH
zugelassen sind, kann die FCC-Genehmigung erlöschen, dieses Gerät
zu betreiben.
5°
45°
–30°
+30°
5°
45°
–30°
+30°
+ +
F 6 1
+
B 4
D
+ +
F 4 1
