GEZE GC 334 User Manual

1
2
3
2 cm
NO NC
GC 334
180°
/
/

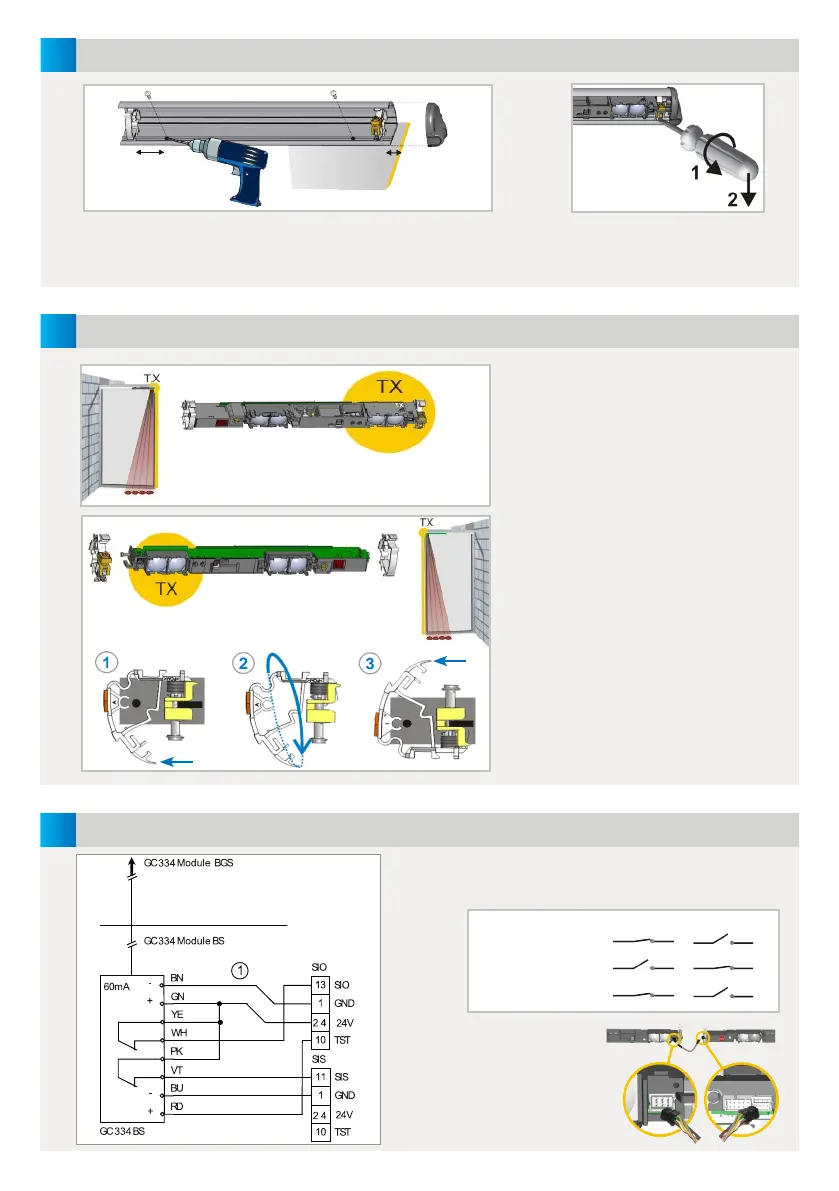

MONTERING AV PROFILEN
PLACERING AV MODULER
LEDNINGSDRAGNING
Sändaren (TX) ska placeras intill
dörrkanterna som ska skyddas.
Hållaren för vinkeljustering ska sitta
intill sändaren.
Vrid modulen vid behov.
Om modulen ska vridas:
1. frigör hållarna
2. vrid dessa 180°
3. sätt fast
INGEN STRÖM
INGEN DETEKTION
DETEKTION
Den modul som ansluts till dörrens styrenhet blir
MASTER.
Anslut
SLAVKABELN
mellan modulerna,
i en av de två
placeringarna.
Profilerna ska monteras så nära stängande kant som möjligt. Lämna
2cm utrymme för de svarta ändstyckena. Beakta placeringen av de
vita hållarna innan borrning utförs och skruvarna dras åt.
Använd skruvmejsel för att lossa
modulerna.
