GEZE GC 334 User Manual

4
6
5
4
5
X
GC 334

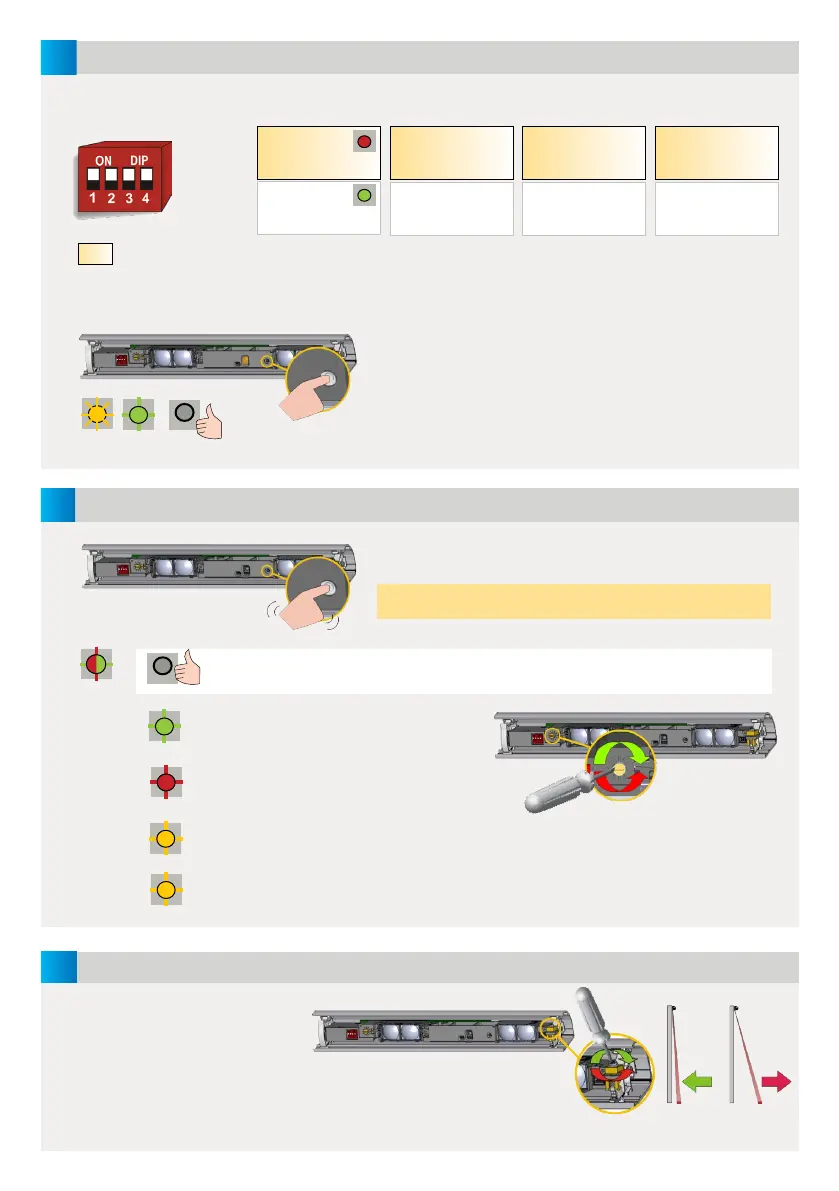

INSTÄLLNINGAR
KONTROLL AV DÖRRSÄKERHET
KALIBRERING
VIKTIGT! Kontrollera att allt
fungerar innan du lämnar
installationsplatsen.
Vid behov kan punkterna
placeras närmre eller längre bort
från dörren, starta därefter
om kalibreringen.
Efter ändring av DIP-kontakt blinkar orange lysdiod.
Ett LÅNGT tryck på tryckknappen på MASTER bekräftar
inställningarna för ALLA MODULER.
Därefter indikerar ett antal gröna blinkningar (x)
antalet anslutna moduler.
Ett KORT tryck på knappen på MASTER aktiverar kalibrering
för ALLA MODULER.
Stå inte i detektionsfältet!
När lysdioderna på alla moduler är släckta är detekteringszonen OK.
Detekteringszonen är för kort:
vrid skruven medurs.
Detekteringszonen är för lång:
vrid skruven moturs.
Gå ut ur detekteringsfältet.
Vid behov kan man ändra vinkel eller stänga av bakgrund (DIP 3 = AV).
Aktivera ny kalibrering.
Lysdioden blinkar fortare
när man närmar sig optimal
position.
MONTERINGSSIDA FREKVENS BAKGRUND
OSKYDDAD
ZON
RELÄ 1
STOPP
RELÄ 2
ÅTERÖPPNANDE
FREKV. A
FREKV. B
PÅ
AV
HÖG*
LÅG
PÅ
AV
Lysdiod vid detektering:
R1 > RÖD
R2 > GRÖN
Ställ in olika frekvens
på moduler som
sitter nära varandra.
Bakgrunden är otillräckligt
reflekterande: växla över
till AV
Ungefärliga värden vid
2m: hög = 40cm,
låg = 15cm
RÖD-GRÖN
AV
GRÖN
RÖD
ORANGE
ORANGE GRÖN AV
FABRIKSVÄRDEN
* Rekommenderat för de flesta användningsområden.
Monteringshöjd > 2,7 m: ställ in på LÅG för att
uppfylla EN16005 och DIN18650.
