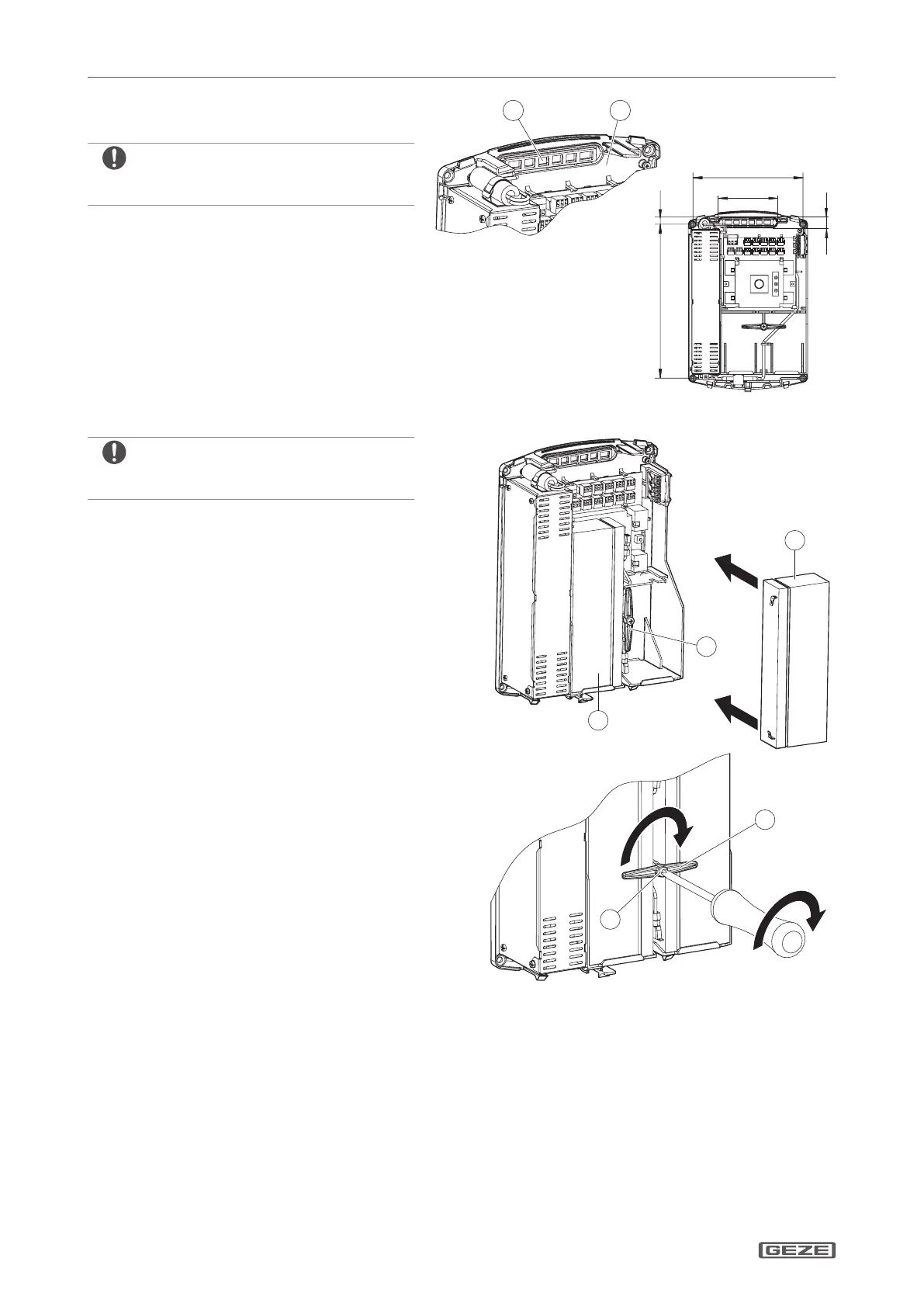

Montage
X
Bei Kabelzuführung direkt aus der Wand:
Kabeleinführungsönung (3) ausbrechen.
X
Darauf achten, dass die Anschraubäche
eben ist und die Anschraubplatte (4) plan
auf dem Untergrund auiegt.
X
Befestigungslöcher gemäß Bohrbild
bohren.
X
Anschraubplatte (4) mit Senkschrauben
an der Wand befestigen.
 

 


Akkus einsetzen
X
Darauf achten, dass sich die Anschluss-
kontakte der Akkus (6) nicht berühren
(Kurzschlussgefahr).
X
Akkuhaltebügel (5) senkrecht stellen.
X
Akkukabel wie im eingeklebten Akkuan-
schlussbild beschrieben mit den An-
schlüssen der Akkus (6) verbinden (siehe
Kapitel 5).
X
Akkus (6) in die Akkuaufnahmen einset-
zen.



X
Akkuhaltebügel (5) um 90° in die Verrie-
gelungsposition drehen.
X
Schraube (7) so anziehen, dass die Akkus
leicht geklemmt werden.


Kabel anschließen
X
Kabel gemäß Anschlussübersicht (Kapitel 5.3.1) an Klemmen anschließen.
