GF ER 52-1 - 3 Componentes y Funcionamiento; Componentes

Componentes y funcionamiento Manual de instrucciones
62
3 Componentes y funcionamiento

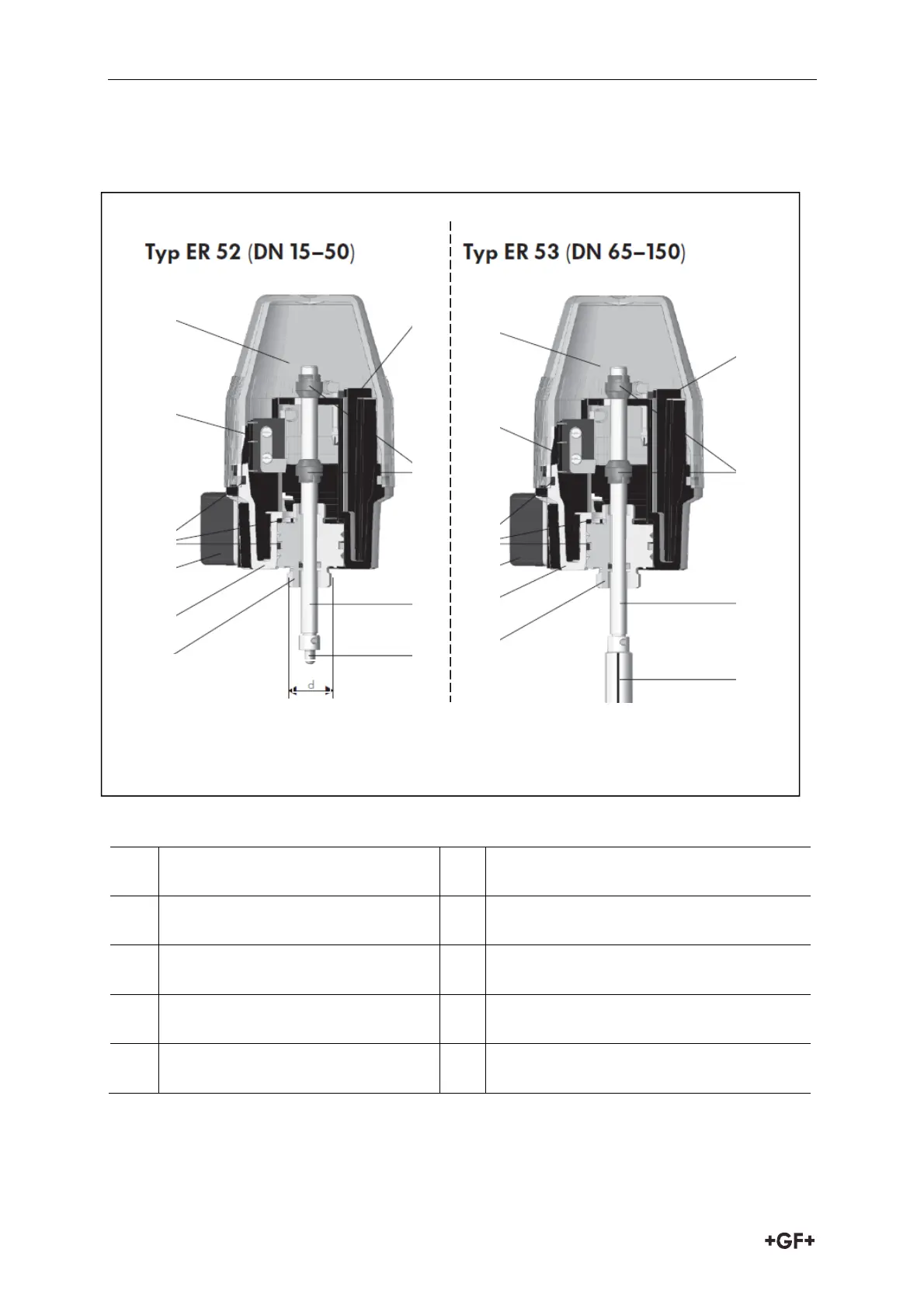

3.1 Componentes
1 Cubierta SAN 6 Carcasa PP
2 Microinterruptor «cerrado» 7 Zócalo latón
3 Microinterruptor «abierto» 8 Husillo ST inoxidable
4 Levas PA 9 Pieza de empalme ST inoxidable
5 Anillos tóricos NBR 10 Conector del aparato 3P + E / DIN 43650
* Diámetro d, véase la tabla 4.2.1
"Asignación de adaptadores al tamaño del actuador".
*
1
3
5
10
6
7
2
4
8
9
1
3
5
10
6
7
2
4
8
9
d
