Giatsu IKALA - Installation

MANUEL D’UTILISATION ET D’INSTALLATION

72
MONOBLOCK IKALA

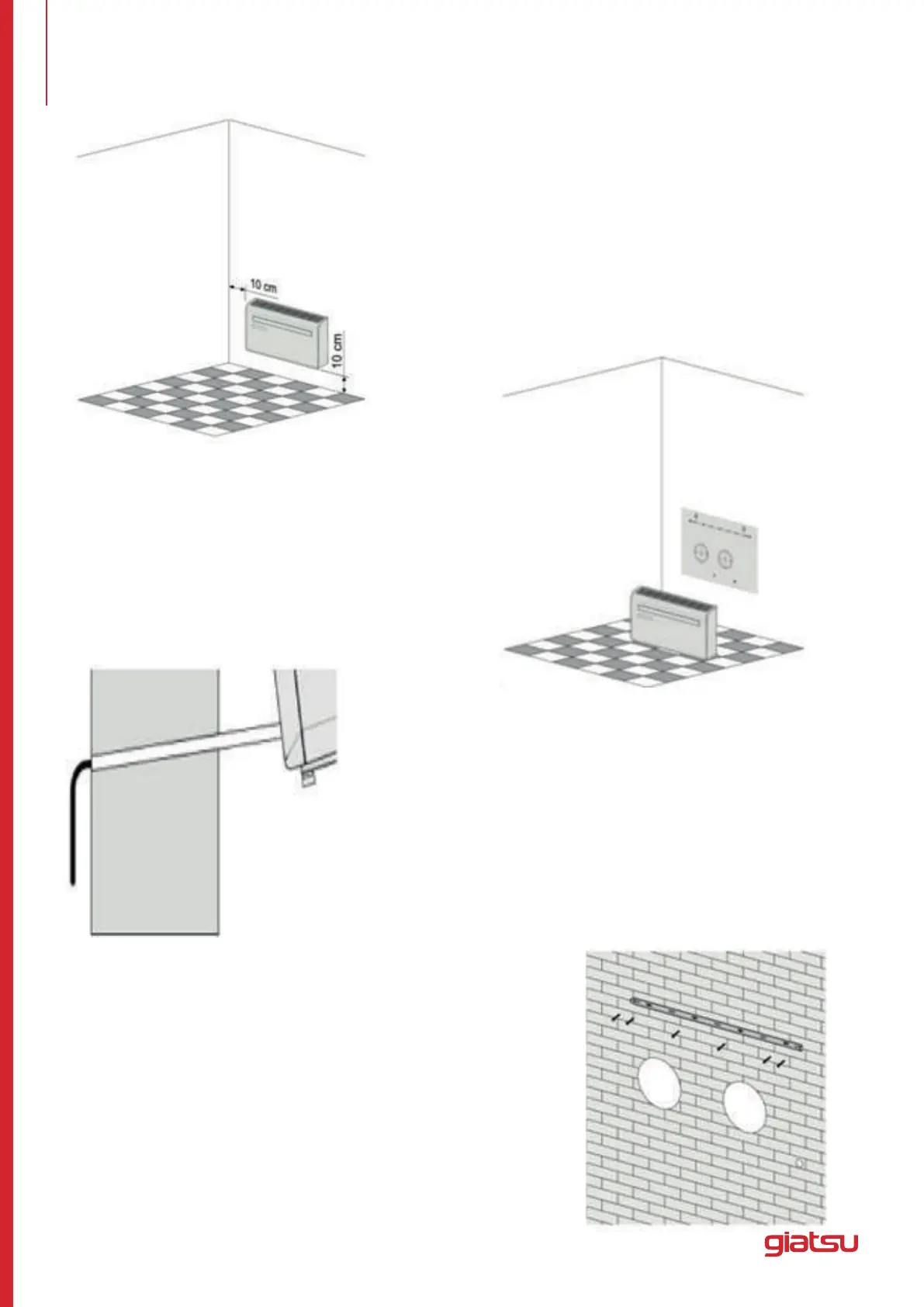

Cet appareil doit être installé sur un mur extérieur, car il évacue
directement par l’arrière.et assurez-vous que le mur est plat,
solideetable.
Laissez au moins 10 cm d’espace à gauche, à droite et à la base
dumachine. Au moins 20 cm d’espace doivent être laissés au-
dessus de l’unité pour aider circulation d’air en douceurunet restez
à l’écart des rideaux, des plantes, des robinets, des meubles et
autres appareils, etc.
Collez le papier modèle d’installation fourni en position sur le
mur, en s’assurant que la ligne de référence est de niveau à
l’aide d’un niveau à bulle.
Utilisez le gabarit pour marquer la position des vis du rail de
suspension, en utilisant un niveau à bulle pour vous assurer
qu’il est droit et de niveau.
Percez les trous marqués à l’aide d’un foret de 8 mm approprié
et insérez des chevilles. Alignez le rail de suspension avec les
trousetxezlerailenpositionàl’aidedesvisfournies.
Assurez-vousqueleraildesuspensionestsolidementxéau
mur et qu’il n’y a aucun risque de basculement ou de chute de
l’appareil.
Utilisez une carotteuse de 180 mm pour percer les deux trous
pour la ventilation des unités, en vous assurant que les deux
trous sont alignés avec le gabarit. en veillant à ce que les trous
soient à un angle vers le bas (min 5 degrés) et alignés avec le
gabarit.
Le trou pour le tuyau de drainage doit être percé à l’aide d’un
foret de 25 mm.
Assurez-vous que le trou est à un angle vers le bas (min 5
degrés)anquel’eau
s’écoulera correctement.
3. INSTALLATION
