Datos visualizados
On-screen display:
1. “16: 14: 32”: hora actual.
2. “X1”: escala amplitud ondas ECG.
“X1/2”: dimensión en la mitad de la escala nominal;
“X1”: escala nominal;
“X2”: dimensión doble de la escala nominal
“X3”: dimensión triple de la escala nominal
3. “HR=66”: la frecuencia cardíaca es de 66bpm. En los registros de las
mediciones en continuo no se visualiza la frecuencia. En su lugar se
introduce el indicador de página de la pantalla. “1/2”: la página actual
es “1”, de un total de “2” páginas.
4. “
”: Indica que la modalidad ltro del ECG es “Enhanced”
(avanzada);
5. “
”: Estado carga batería
6. “
”: Onda ECG registrada
7. “
”: Regla para amplitud 1mV
8. “
”: Compresión compacta de la forma de onda en escala.
9. “
”: Cuadro de selección forma de onda ECG.
Notas: La forma de onda seleccionada en el cuadro se visualiza en la pantalla
corriente.
La miniatura de la onda ECG en el cuadro de selección corresponde a 30 segundos de medición.
3. Volver a presionar la tecla “
OK” y el resultado de la medición del registro
seleccionado aparecerá en la pantalla, como se muestra en la Figura 3-14.
“
Return ”: presionar “ Return” para volver a la pantalla con la lista de registros.
“
Delete ”: presionar “ OK” para cancelar el registro seleccionado.
Aparecerá el mensaje de conrmación “Sure to delete?” (¿está seguro de que
desea borrar?), como se muestra en la Figura 3-15. Si la transmisión inalámbrica
está activa, la función “
Send ” está disponible en lugar de la función “
Delete ”. Presione el botón “
Send ” en el dispositivo y en el lado del host,
haga clic en el icono “Wireless Receive” en el software “ECG Viewer Manager”
en la PC. Los registros de datos se transmitirán y guardarán en la PC.
4. Seleccionar “YES” y luego presionar la tecla “
OK” para realizar la
cancelación y volver a la lista de registros. Presionar la tecla “
Return” para
volver a la lista sin eliminar ningún registro.
3.4.2 Descripción resultados de medición
Cuando el aparato detecta una desconexión una sospecha de arritmia en las
ondas ECG, visualiza el mensaje “Poor signal, measure again- señal débil, repetir
la medición (Figura 3-16)”, “Suspected a little slow beat - sospecha de latido lento
(Figura 3-17)” etc. se pueden conseguir 17 tipos de resultados de medición ECG.
Hacer referencia a la Tabla siguiente para el detalle.
NOTA: la Figura 3-16 y la Figura 3-17 muestran los resultados de la medición
con el método de medición en continuo. El resultado de la medición se muestra
en el lado izquierdo de la pantalla. Si el espacio para mostrar el resultado de
la medición no fuera suciente, están activadas las teclas de navegación “
/
” o “ / ” que permiten al usuario desplazar manualmente la pantalla.
Figura 3-15
Figura 3-17
(2). latido ligeramente lento
Figura 3-16
(1). Señal débil
ESPAÑOL

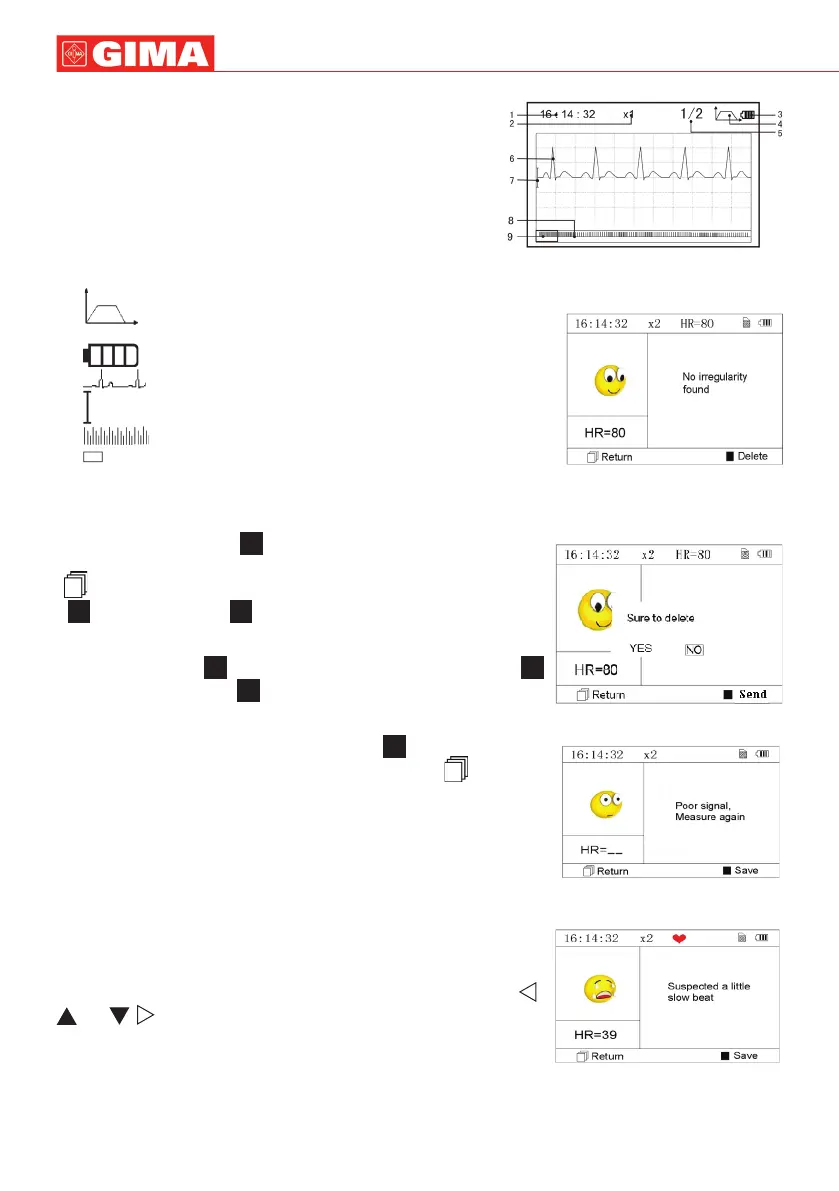

Figura 3-13 Pantalla revisión de datos ECG
(Medición en continuo)
Figura 3-14
