12
CASIER À ACCESSOIRES
POUR NETTOYAGE

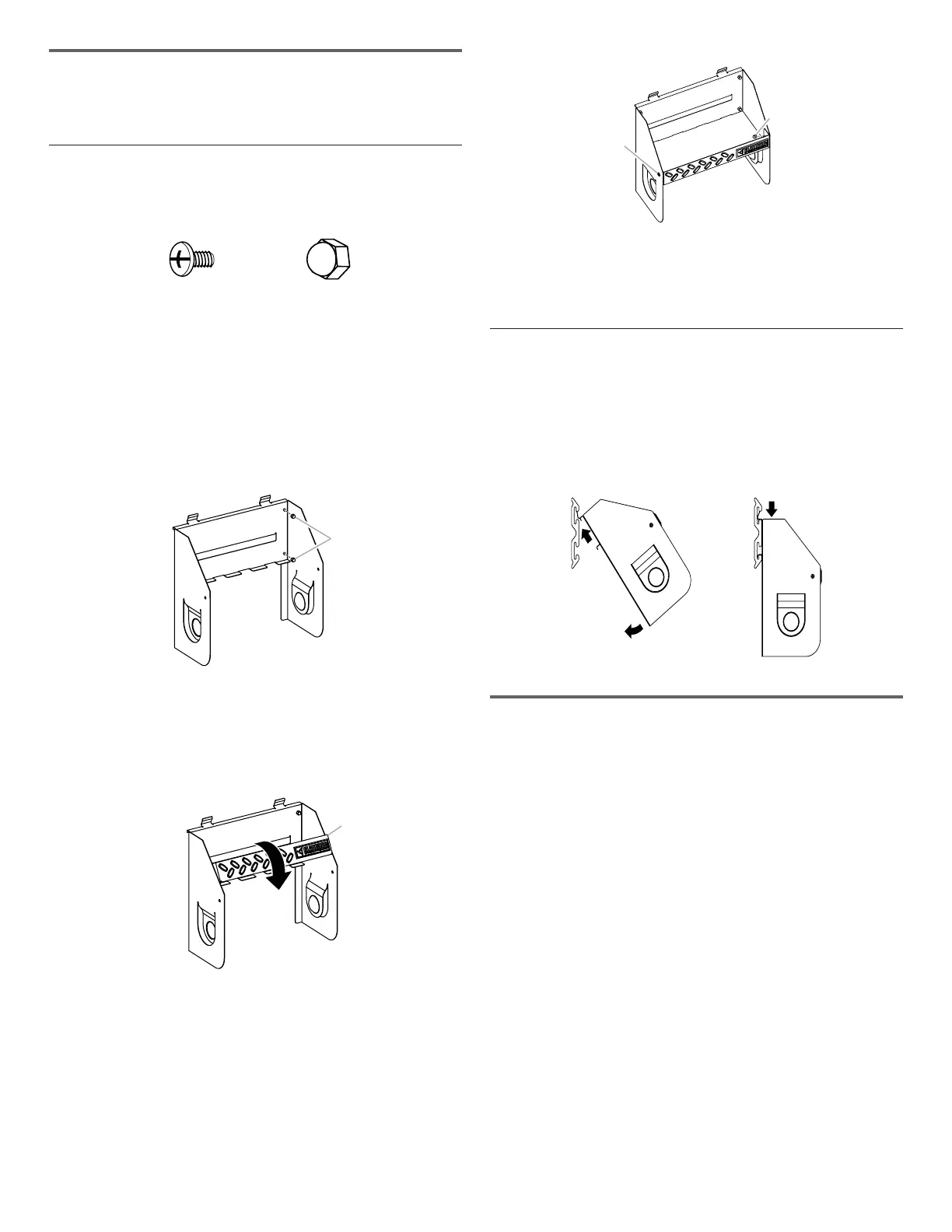

Assemblage du casier à
accessoires pour nettoyage
F3b
F3b Vis à tête cruciforme (2)
F10
F10 Écrou borgne (6)
1. Insérer les goujons du sommet de chaque panneau latéral
dans les deux trous de chaque côté du panneau arrière du
casier.
REMARQUE: Veiller à ce que la rive d’accrochage sur
le panneau arrière du casier soit à l’extérieur des pièces
latérales.
2. Placer deux écrous borgnes (F10) de chaque côté pour
assujettir les côtés avec le panneau arrière. Serrer
complètement avec un tourne-écrou de
3
/
8
” (9,52 mm).
A
A. Écrous borgnes (F10)
3. Installer l’étagère du casier (étiquette de nom orientée vers
le haut): engager les pattes de l’étagère entre les pattes du
panneau arrière.
REMARQUE: Vérier que la traverse de xation inférieure est
parfaitement engagée dans la rainure.
A
A. Pièce inférieure
4. Assujettir l’étagère du casier avec les panneaux latéraux:
utiliser deux vis Phillips (F3b) et deux écrous borgnes (F10).
A
B
A. Vis à tête cruciforme (F3b)
B. Écrou borgne (F10)
5. Pour le serrage, immobiliser la vis avec un tournevis, et serrer
complètement l’écrou borgne avec un tourne-écrou.
Montage du casier sur le mur
1. Engager les rives d’accrochage à l’arrière du casier dans les
rainures du panneau GearWall
®
ou du prolé GearTrack
®
:
soulever, pousser contre le mur, et abaisser pour que les deux
rives s’engagent parfaitement dans les rainures d’accrochage.
2. Inspecter le panier depuis les côtés pour vérier que les rives
d’accrochage sont parfaitement engagées dans les rainures –
voir l’illustration.
GARANTIE
Pour des informations sur la garantie:
Aux États-Unis, composer le 1866342-4089 ou visiter notre site
Web à l’adresse
www.GladiatorGW.com
Au Canada, composer le 1800807-6777 ou visiter notre site Web
à l'adresse
www.gladiatorgarageworks.ca
Il y a plusieurs avantages à enregistrer le produit. Pour obtenir
plus de renseignements et enregistrer le produit en ligne, visiter le
www.gladiatorgarageworks.com.
