Gladiator GAWUXXGFTG User Manual

9

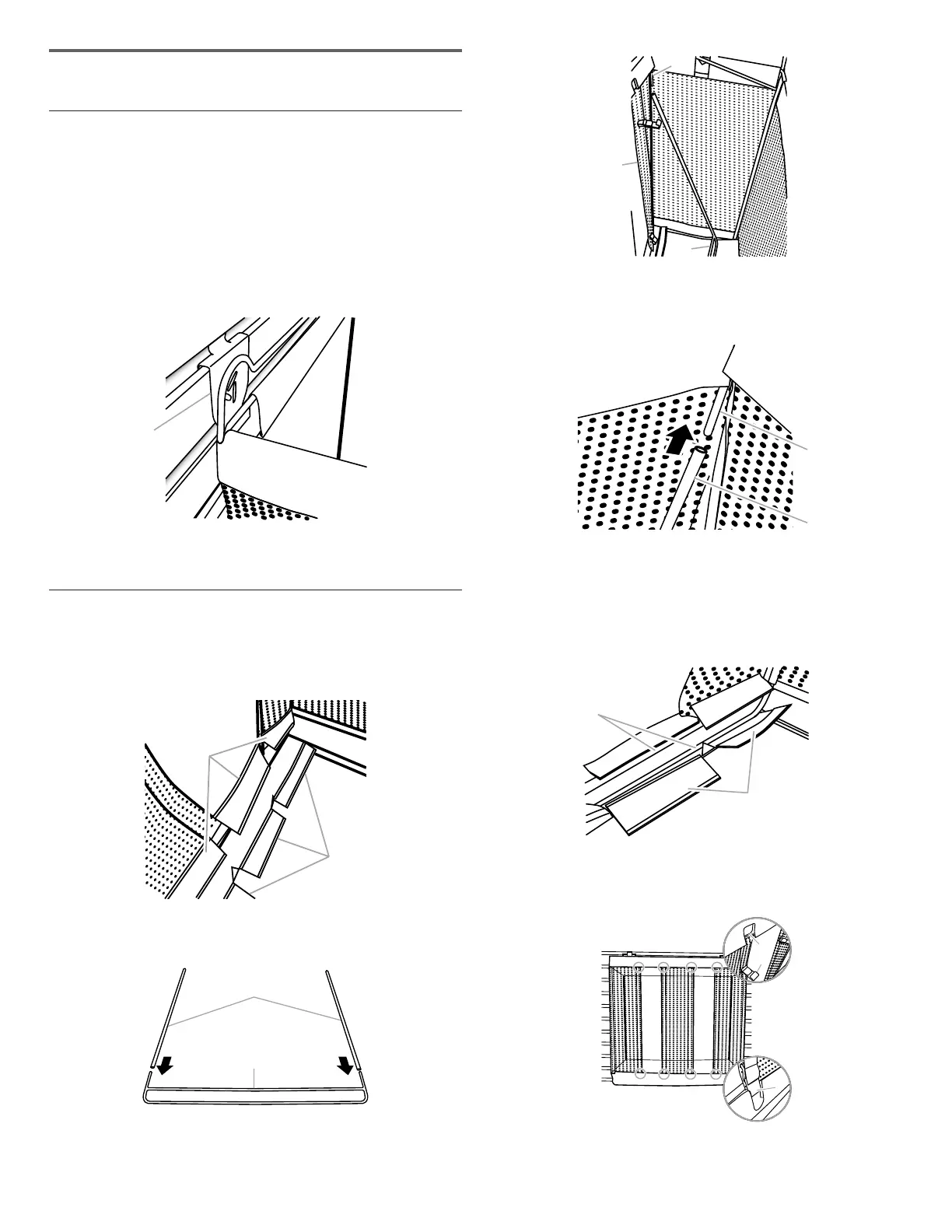

PANIER POUR BALLONS
Fixer le panier pour ballons au
prolé GearTrack
®
ou au panneau
GearWall
®
pour le montage
1. Aligner les supports de montage, un sur chaque côté du cadre
arrière avec les rainures de l’emplacement désiré sur le panneau
GearWall
®
ou sur le prolé GearTrack
®
.
2. Engager les rives d’accrochage dans les rainures du panneau
GearWall
®
ou du prolé GearTrack
®
: soulever, pousser contre le
mur, et abaisser pour que les deux rives s’engagent parfaitement
dans les rainures d’accrochage.
A
A. Bride de montage
3. Inspecter le panier pour ballons depuis les côtés pour vérier que les
rives d’accrochage sont parfaitement engagées dans les rainures.
Assemblage du panier pour ballons
IMPORTANT: Avant le montage, xer d’abord le panier pour
ballons au panneau GearWall
®
ou au prolé GearTrack
®
.
1. Accéder à l’intérieur du panier à ballons et détacher les fermetures
de tissu au fond du panier, bord avant.
A
A
A. Fermetures de tissu
2. Faire glisser les tiges creuses en métal dans chaque extrémité du
cadre inférieur, tel qu’illustré.
A
B
A. Tige creuse en métal
B. Cadre inférieur
3. En tenant le cadre inférieur où il est assemblé aux tiges en métal,
placer le cadre, bord inférieur vers le bas, dans le panier à ballons
de manière inclinée.
C
A
B
A. Cadre supérieur
B. Avant du panier à ballons
C. Cadre inférieur
4. Faire glisser les tiges creuses en métal qui sont assemblées au cadre
inférieur, dans chaque extrémité du cadre supérieur, tel qu’illustré.
A
B
A. Cadre supérieur
B. Avant du panier à ballons
5. Tirer le cadre inférieur vers l'avant jusqu'à ce qu'il se trouve entre les
fermetures de tissu au bas du panier à ballons. Fixer les fermetures
de tissu autour des deux barres transversales du cadre inférieur.
REMARQUE: S’assurer que les fermetures de tissu sont bien xées
autour des barres transversales supérieure et inférieure du cadre.
B
A
A. Barre transversale
B. Fermetures de tissu
6. Fixer les huit crochets, un à chaque extrémité des quatre sangles
élastiques, sur le cadre supérieur et inférieur, tel qu’illustré.
B
B
A
A. Cadre supérieur
B. Crochet
