• Il telecomando viene inizializzato in fabbrica per il relativo ombrellone.
• La linea di alimentazione deve essere messa a disposizione dal cliente,
deve essere separata per gli interventi di installazione e di manutenzione, e
protetta dalla riaccensione casuale.
• Realizzare la connessione tra alimentazione e ombrellone tramite il connet-
tore in dotazione, che può essere inserito nel tubo portante o nella capsula
a pavimento.
• Valori di connessione, vedere il capitolo Dati tecnici.

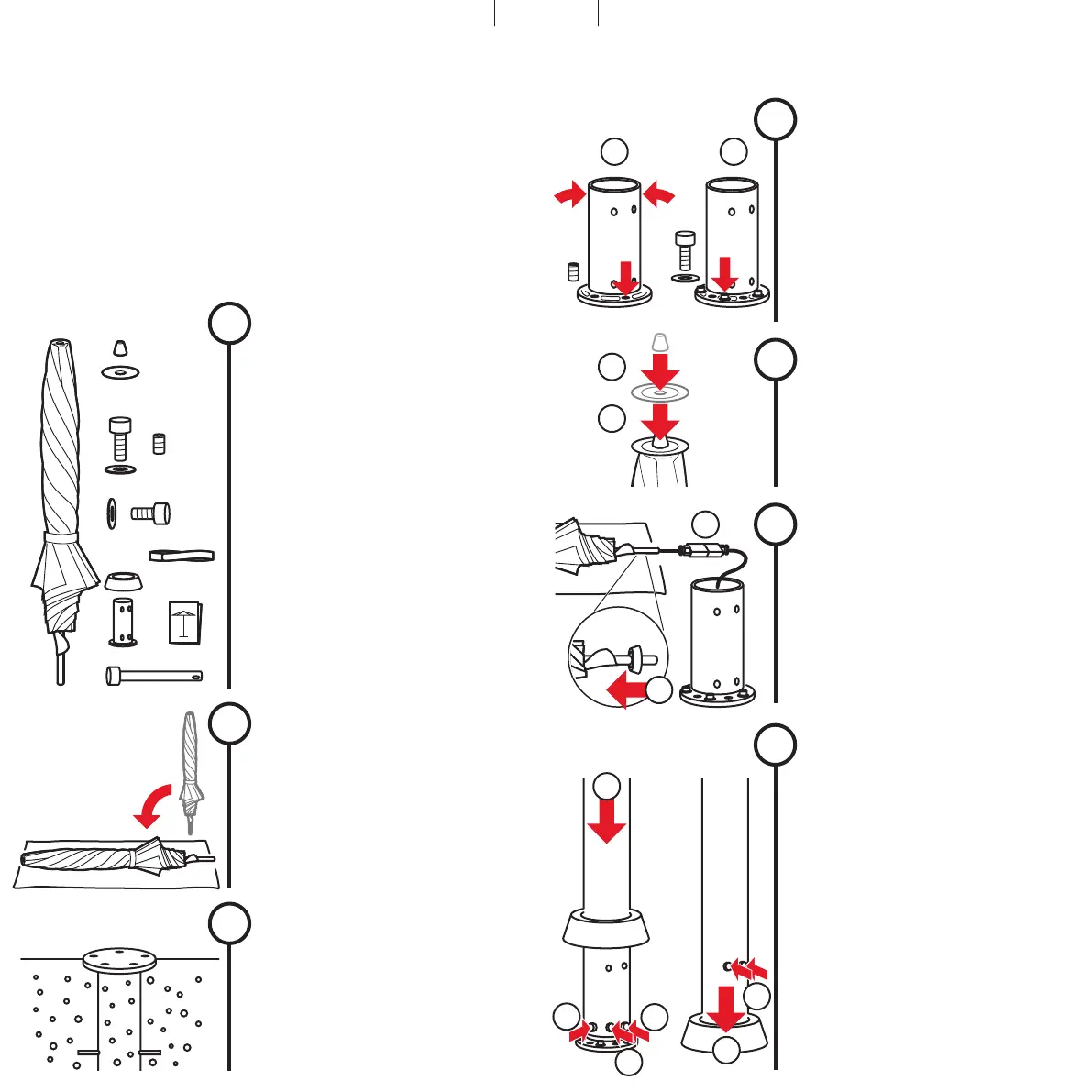

Montaggio e attivazione
Contenuto:
- Ombrellone, legaccio, tubo portante,
punta, rondella superiore
- 5 viti di ssaggio al pavimento
- 5 rondelle
- 5 viti prigioniere di livellamento
- 4 viti di ssaggio al tubo portante
- 4 - rondelle speciali
- Copertura del tubo portante
- Istruzioni per l’uso e il montaggio
- Perno di sicurezza con lucchetto
Disimballaggio dell’ombrellone
1
Smaltire adeguatamente il materiale di
imballaggio e tenerlo fuori dalla portata
dei bambini. Non utilizzare il prodotto se è
difettoso. In caso di danni, informare
immediatamente il trasportatore
!
5×
4×
2
Posizionare a terra l’ombrellone
Collocare con cautela l’ombrellone pulito in
posizione orizzontale. L’ombrellone è molto
pesante. Lavorare in tre persone e tenere
ben saldo l’ombrellone.
!
5×
4×
5×
4×
4
1. Poggiare il tubo portante sul ssaggio a
pavimento.
2. Orientare intaglio su intaglio
3. Orientare verticalmente il tubo portante
con le 5 viti prigioniere
4. Inserire le 5 rondelle
5. Premontare il tubo portante con le 5 viti di
ssaggio
Premontare il tubo portante
5x
5x
4.1 4.5
L’ombrellone è molto pesante. Lavorare in
tre persone e tenere ben saldo l’ombrello-
ne. Vericare che il cavo elettrico non sia
danneggiato o bloccato.
!
Raddrizzare l’ombrellone
7
1. Sollevare l’ombrellone sopra il tubo portante
e abbassarlo con cautela
2. Serrare le 2 viti inferiori (34 Nm)
3. Eventualmente chiudere l’ombrellone con il
lucchetto antifurto
4. Orientare l’ombrellone e serrare le 5 viti di
ssaggio (56 Nm)
5. Abbassare la copertura del tubo portante
6. Serrare le 2 viti superiori (34 Nm)
7.1
7.2
7.2
7.5
7.6
7.3
1. Inlare la copertura del tubo portante
2. Eseguire il collegamento a innesto.
Osservare la polarità del connettore.
Preparare l’installazione
6
Inserire il cavo elettrico senza tenderlo
eccessivamente. Vericare che il cavo non
sia bloccato.
!
6.1
6.2
1. Inserire la rondella superiore
2. Avvitare la punta
Montaggio della punta dell’ombrellone
5
5.1
5.2
3
Preparazione del ssaggio a pavimento
Inserire la capsula da incasso secondo le
istruzioni separate. Rispettare i valori di peso
per la base e la resistenza al vento. Prestare
attenzione all’orientamento nale dell’om-
brellone (intaglio)!
!
