Comme le parasol est très lourd, se mettre
à trois personnes an de pouvoir bien le
tenir. Bien veiller à ne pas abîmer ni coincer
le câble électrique.
!

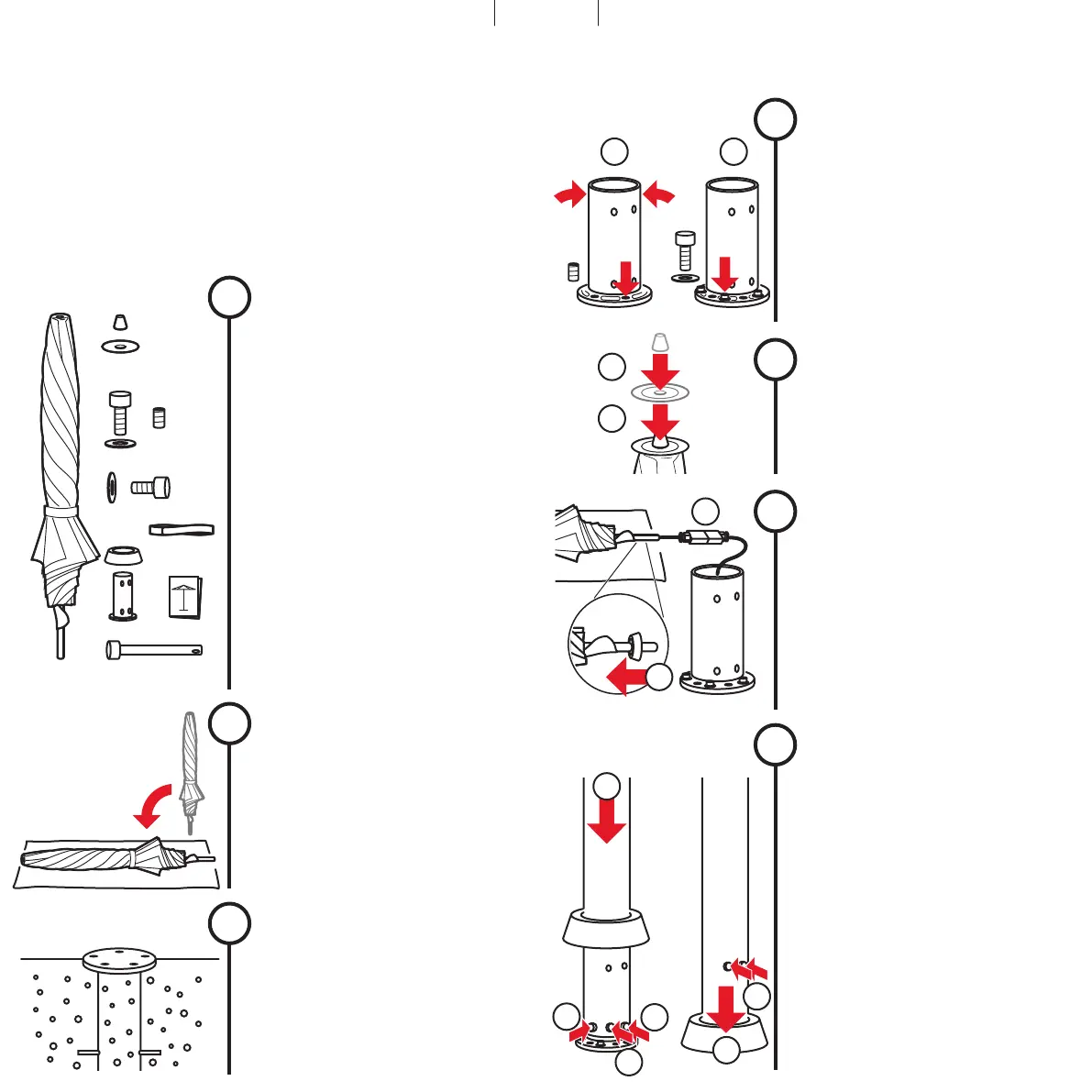

Installer le parasol
7
1. Positionner le parasol au-dessus du tube de
xation et l’abaisser doucement sur celui-ci.
2. Serrer les 2 vis du bas (34 Nm)
3. Si nécessaire, verrouiller le parasol contre le
risque de vol.
4. Bien aligner le parasol et serrer les 5 vis de
xation (56 Nm)
5. Abaisser le recouvrement du tube de xation
6. Serrer les 2 vis du haut (34 Nm)
7.1
7.2
7.2
7.5
7.6
7.3
1. Faire coulisser le recouvrement du tube de
xation
2. Établir la connexion, en respectant bien la
polarité du connecteur.
Préparer le montage du parasol
6
Faire passer le câble électrique sans qu’il
subisse de tensions. Et bien veiller à ce qu’il
ne se coince pas.
!
6.1
6.2
1. Mettre la rondelle de la coiffe.
2. Visser la coiffe.
Mise en place de la coiffe du parasol
5
5.1
5.2
3
• La télécommande de ce parasol a déjà été congurée en usine.
• La ligne d’alimentation électrique doit être fournie par le client. Celle-ci doit
pouvoir être déconnectée pour les travaux d’installation/de maintenance et
éviter toute remise en marche indésirable.
• Établir la liaison entre la ligne d’alimentation et le parasol en utilisant le
connecteur fourni. Ce connecteur peut être rangé à l’intérieur du tube-
support ou du manchon d'ancrage au sol.
• Données de raccordement: voir chapitre «Caractéristiques techniques »
Montage et mise en service
Déballer le parasol
Contenu de la livraison:
- parasol, sangle de xation, tube de xation,
coiffe, rondell de la coiffe
- 5 vis de xation au sol
- 5 rondelles
- tiges letées pour la mise à niveau
- 4 vis de xation pour le tube de support
- 4 rondelles spéciales
- recouvrement du tube de xation
- notice de montage et d’utilisation
- axe de blocage avec verrouillage
!
Évacuer l’emballage de manière conforme,
en le mettant hors de portée d’enfants.
Ne pas mettre cet appareil en service s’il
est défectueux. Si la marchandise livrée
est abîmée, en informer immédiatement le
transporteur.
Poser le parasol
!
Mettre le parasol à plat, sur une surface
propre. Comme il est très lourd, se mettre
à trois personnes an de pouvoir bien le
tenir.
Préparer la xation au sol
!
Installer le douille à enfoncer comme indiqué
dans la notice séparée. Bien tenir compte du
poids pour le socle et la résistance au vent;
Tenir compte aussi de l’alignement nal du
parasol (encoches)!
Préassembler le tube de xation
1. Poser le tube de xation sur la xation au sol.
Bien aligner les encoches entre elles.
3. Aligner verticalement, à l’aide des 5 tiges
letées, le tube de xation.
4. Mettre les 5 rondelles.
5. Préassembler le tube de support avec les
5 vis à tête ronde.
