5756
• De betreffende afstandsbediening is in de fabriek in het scherm gepro-
grammeerd.
• De toevoerleiding moet ter plaatse worden voorzien. Deze moet ontkop-
peld worden voor installatie-en onderhoudswerkzaamheden en tegen
onbevoegd herinschakelen beveiligd worden.
• Met behulp van de meegeleverde verbindingsstekker de verbinding tussen
de toevoerleiding en parasol maken. De verbindingsstekker kan in de stand-
pijp of in de grondbus worden opgeborgen.
• Zie hoofdstuk Technische specicaties voor de aansluitwaarde.

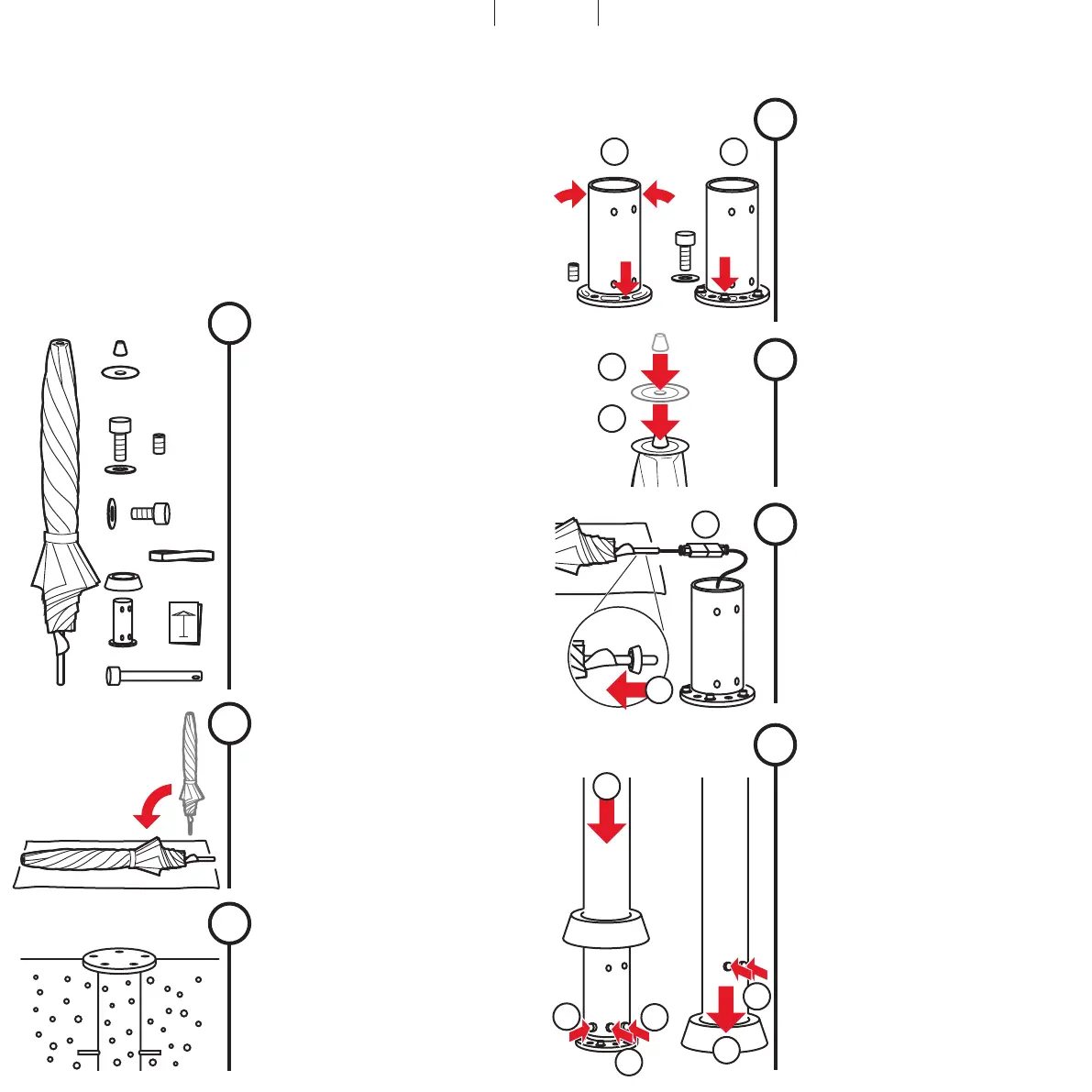

Montage en inbedrijfname
Leveringsomvang:
- Scherm, bevestigingsband, standpijp, top,
bovenplaat
- 5 grond bevestigingsschroeven
- 5 onderlegringen
- 5 penschroeven voor nivellering
- 4 bevestigingsschroeven voor standpijp
- 4 speciale onderlegringen
- Standpijpkap
- Montage- en bedieningshandleiding
- Veiligheidsbout met slot
Parasol uitpakken
1
Verpakkingsmateriaal deskundig afvoeren
en uit de buurt van kinderen houden.
Defect materiaal niet in bedrijf nemen. Bij
schade direct de expediteur op de hoogte
stellen.
!
5×
4×
2
Parasol horizontaal leggen
Parasol voorzichtig op een schoon,
horizontaal oppervlak leggen. De parasol
is zeer zwaar. Werk met drie personen en
houdt de parasol goed vast.
!
4
1. Standpijp op de bodembevestiging plaatsen.
2. De inkeping op de inkeping uitlijnen
3. Met de 5 penschroeven de
standpijp verticaal uitlijnen
4. 5 Ringen plaatsen
5. Standpijp met 5 bevestigingsschroeven
voormonteren
Standpijp voormonteren
5x
5x
4.1 4.5
De parasol is zeer zwaar. Werk met drie
personen en houdt de parasol goed vast.
Zorg ervoor dat de elektrische kabel niet
beschadigd of ingeklemd is.
!
Scherm opzetten
7
1. Scherm over de standpijp tillen, voorzichtig
laten zakken
2. 2 onderste schroeven vastdraaien (34 Nm)
3. Scherm zo nodig met slot tegen diefstal
beveiligen
4. Scherm uitlijnen, de 5 bevestigingsschroe
-
ven vastdraaien (56 Nm)
5. Standpijpkap laten zakken
6. 2 bovenste schroeven vastdraaien (34 Nm)
7.1
7.2
7.2
7.5
7.6
7.3
1. Standpijpkap opschuiven
2. Stekkerverbinding maken. Let op de
polariteit van de stekker.
Opzetten voorbereiden
6
Stroomkabel zonder spanning leiden. Zorg
ervoor dat de kabel niet is ingeklemd.
!
6.1
6.2
1. Bovenplaat opleggen
2. Top opschroeven
Schermtop monteren
5
5.1
5.2
3
Bodembevestiging voorbereiden
Bodembevestiging conform afzonderlijke
handleiding plaatsen. Let op de gewichten
voor de sokkel en windweerstand. Let op
de uiteindelijke uitlijning van het scherm
(inkeping)!
!
