Glatz CASTELLO Pro - Montage und Inbetriebnahme

76
• Ab Werk ist die jeweilige Fernbedienung auf den Schirm eingelernt.
• Die Zuleitung ist bauseits bereitzustellen. Diese muss für Installations- und
Wartungarbeiten getrennt und gegen unbeabsichtigtes Wiedereinschalten
gesichert werden können.
• Die Verbindung zwischen Zuleitung und Schirm mittels mitgeliefertem
Verbindungsstecker erstellen. Der Verbindungsstecker kann im Standrohr
oder in der Bodenhülse verstaut werden.
• Anschlusswerte siehe Kapitel Technische Daten.

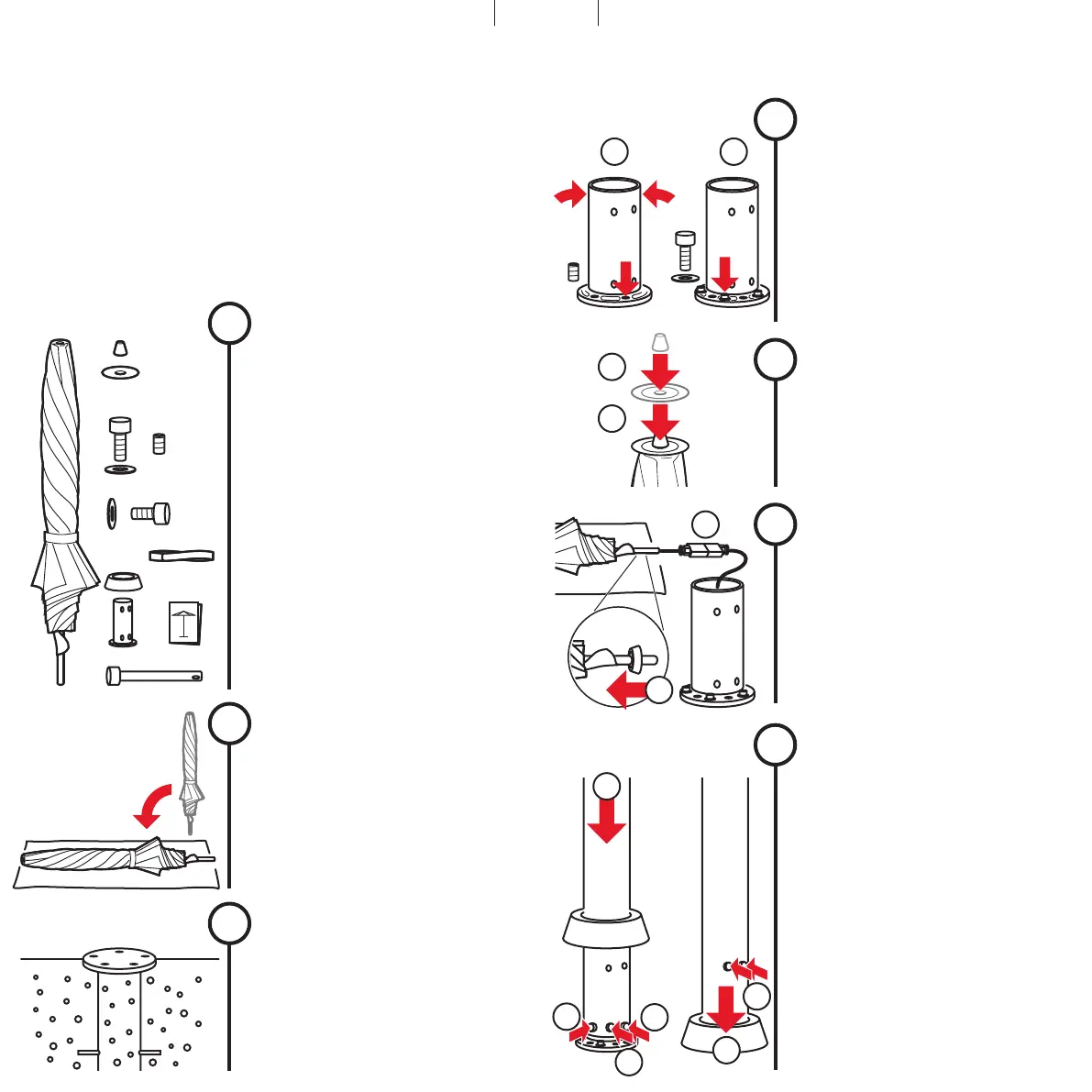

Montage und Inbetriebnahme
Lieferumfang:
- Schirm, Bindegurt, Standrohr,
Top, Top-Scheibe
- 5 Boden-Befestigungsschrauben
- 5 Unterlagsscheiben
- 5 Stiftschrauben zur Nivellierung
- 4 Standrohr-Befestigungsschrauben
- 4 Spezial-Unterlagsscheiben
- Standrohrabdeckung
- Montage- und Bedienungsanleitung
- Sicherungsbolzen mit Schloss
Schirm auspacken
1
Verpackungsmaterial sachgerecht
entsorgen und von Kindern fernhalten.
Defektes Material nicht in Betrieb nehmen.
Im Falle von Schäden unverzüglich den
Transportdienstleister informieren.
!
5×
4×
2
Schirm ablegen
Schirm vorsichtig auf saubere, horizontale
Fläche legen. Der Schirm ist sehr schwer.
Zu dritt arbeiten und den Schirm gut
festhalten.
!
5×
4×
5×
4×
4
1. Standrohr auf Bodenbefestigung stellen
2. Kerbe auf Kerbe ausrichten
3. Mit den 5 Stiftschrauben das
Standrohr vertikal ausrichten
4. 5 Unterlagsscheiben auegen
5. Standrohr mit 5 Befestigungsschrauben
vormontieren
Standrohr vormontieren
5x
5x
4.1 4.5
Der Schirm ist sehr schwer. Zu dritt
arbeiten und den Schirm gut festhalten.
Sicherstellen, dass das elektrische Kabel
nicht beschädigt oder eingeklemmt wird.
!
Schirm aufstellen
7
1. Schirm über das Standrohr heben,
vorsichtig absenken
2. 2 untere Schrauben festschrauben (34 Nm)
3. Schirm bei Bedarf mit Schloss gegen
Diebstahl sichern
4. Schirm ausrichten, die 5 Befestigungs
-
schrauben festziehen (56 Nm)
5. Standrohrabdeckung absenken
6. 2 obere Schrauben festschrauben (34 Nm)
7.1
7.2
7.2
7.5
7.6
7.3
1. Standrohrabdeckung aufschieben
2. Steckverbindung herstellen. Polarität des
Steckers beachten.
Aufstellen vorbereiten
6
Stromkabel zugfrei führen. Sicherstel-
len, dass Kabel nicht eingeklemmt wird.
!
6.1
6.2
1 . Top-Scheibe auegen
2. Top aufschrauben
Schirmtop montieren
5
5.1
5.2
3
Bodenbefestigung vorbereiten
Bodenhülse gemäss separater Anleitung
setzen. Gewichte für Sockel und Windfestig-
keit beachten. Finale Ausrichtung
des Schirms (Kerbe) beachten!
!
