• El control remoto respectivo está programado de fábrica para la sombrilla.
• La línea de alimentación debe ser proporcionada por el cliente. Se debe
poder desconectar para trabajos de instalación y mantenimiento, y se debe
poder asegurar contra reconexiones no deseadas.
• Establecer la conexión entre la línea de alimentación y la sombrilla mediante
el conector suministrado. El conector se puede guardar en el tubo vertical o
en el casquillo del suelo.
• En cuanto a los valores de conexión, véase el capítulo de datos técnicos.

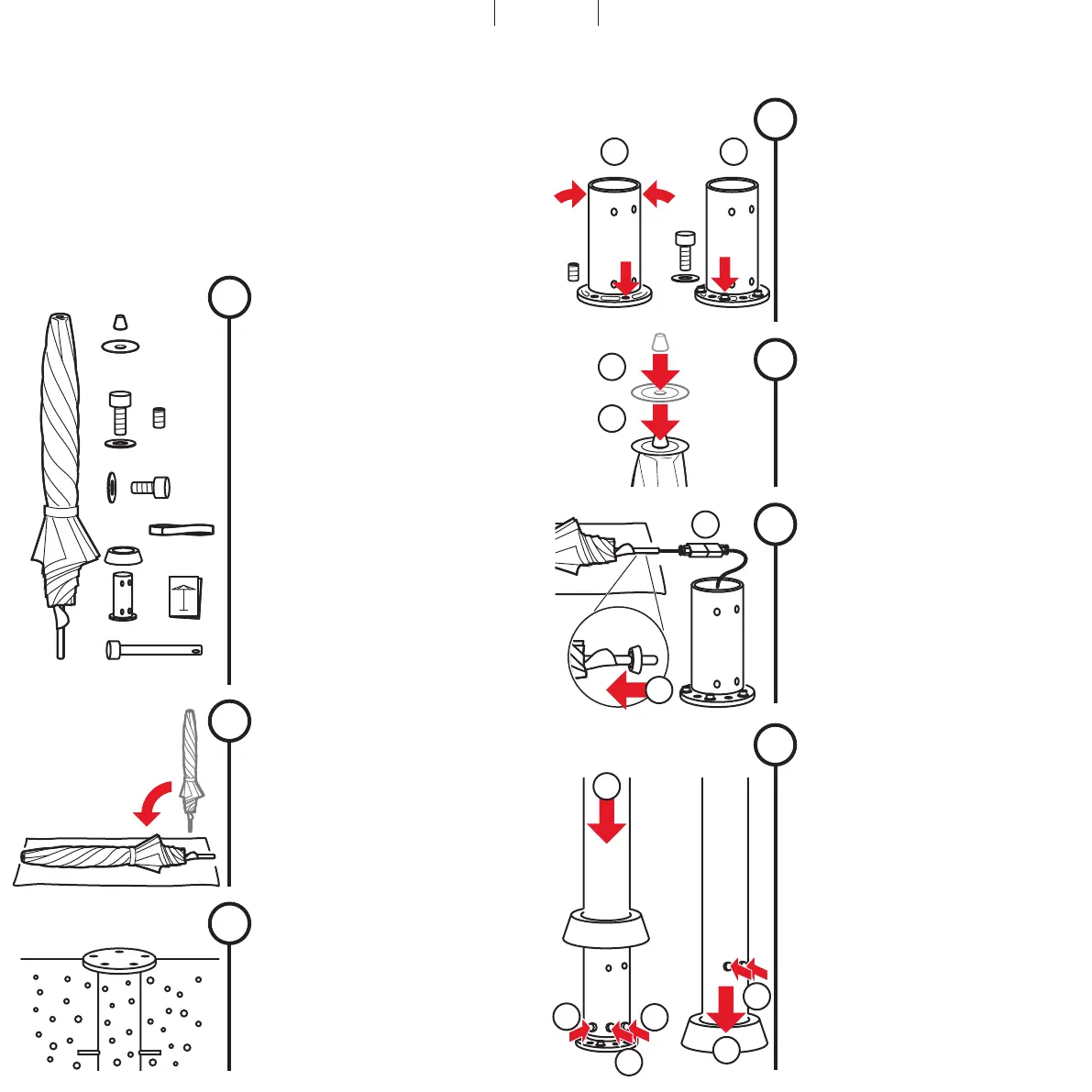

Montaje y puesta en servicio
Alcance del suministro:
- Sombrilla, correa para atar, tubo de jación,
puntera, arandela de la puntera
- 5 tornillos de jación al suelo
- 5 arandelas
- 5 espárragos para nivelación
- 4 tornillos de jación al tubo vertical
- 4 arandelas especiales
- Cubierta del tubo vertical
- Instrucciones de montaje y uso
- Pernos de seguridad con cierre
Desempaquetar la sombrilla
1
Desechar el material de embalaje de forma
adecuada y mantenerlo alejado de los
niños. Los materiales defectuosos no se
deben poner en servicio. En el caso de
daños, se debe informar inmediatamente al
transportista.
!
5×
4×
2
Sacar la sombrilla
Colocar la sombrilla cuidadosamente sobre
una supercie horizontal limpia. La sombri
-
lla pesa mucho. El trabajo deben realizarlo
tres personas y sujetar bien la sombrilla.
!
5×
4×
5×
4×
4
1. Colocar el tubo de jación en la jación al suelo.
2. Orientar la muesca sobre la muesca.
3. Con los 5 espárragos, orientar verticalmente
el tubo de jación.
4. Colocar 5 arandelas.
5. Premontar el tubo de jación con 5 tornillos
de jación.
Premontar el tubo de jación
5x
5x
4.1 4.5
La sombrilla pesa mucho. El trabajo deben
realizarlo tres personas y sujetar bien la som-
brilla. Asegurarse de que el cable eléctrico
no resulte dañado ni quede enganchado.
!
Colocar la sombrilla
7
1. Subir la sombrilla por el tubo de jación,
bajar cuidadosamente.
2. Apretar los 2 tornillos inferiores (34 Nm)
3. De ser necesario, asegurar la sombrilla
mediante el cierre contra robo.
4. Orientar la sombrilla, apretar los 5 tornillos
de jación (56 Nm).
5. Descender la cubierta del tubo de jación.
6. Apretar los 2 tornillos superiores (34 Nm)
7.1
7.2
7.2
7.5
7.6
7.3
1. Colocar la cubierta del tubo de jación.
2. Proceder a la unión enchufable. Tener en
cuenta la polaridad del conector.
Preparar la colocación
6
Guiar el cable de alimentación sin corriente.
Asegurarse de que el cable no quede
enganchado.
!
6.1
6.2
1. Colocar la arandela de la puntera.
2. Enroscar la puntera.
Montar la cúpula de la sombrilla
5
5.1
5.2
3
Preparar la jación al suelo.
Colocar el casquillo del suelo según las
instrucciones separadas. Tener en cuenta los
pesos para la base y la resistencia al viento.
¡Tener en cuenta la orientación nal de la
sombrilla (muesca)!
!
