Glen Dimplex LSA 60TUR - Raccordement Côté Source de Chaleur; Sonde de Température

FR-8 452167.66.02 · FD 9509 www.glendimplex.de
Français
LSA 60TUR
7.3 Raccordement côté source de
chaleur
Pour le raccordement, il faut procéder exactement comme indi-
qué ci-après:
Raccorder la conduite d’eau glycolée aux circuits de départ et de
retour source de chaleur de la pompe à chaleur.
Lors de cette opération, suivre les indications du schéma d’inté-
gration hydraulique.
Préparer l’eau glycolée avant de remplir l’installation. La concen-
tration en eau glycolée doit être d’au moins 25 %. La protection
antigel est alors assurée jusqu’à une température d’env. -14 °C.
Seuls les produits antigel à base de monoéthylène-glycol ou de
propylène glycol doivent être utilisés.
L’installation de source de chaleur doit être purgée et soumise à
des contrôles d’étanchéité.
ATTENTION !
La teneur de l’eau glycolée en produit antigel à base de monoéthylène-
glycol ou propylène glycol doit être d’au moins 25 % et le mélange doit
être effectué avant le remplissage.
ATTENTION !
En cas de besoin, la plage d’exploitation peut être élargie jusqu’à une
température d’entrée de l’eau glycolée de -10 °C. Dans ce cas, la
concentration minimale en eau glycolée doit être fixée à 30 %.
(Température de gel -17 °C)
ATTENTION !
La pression d’épreuve maximale s’élève côté chauffage et côté eau
glycolée à 6,0 bars de surpession. Cette valeur ne doit pas être dépassée.
ATTENTION !
Il appartient au client de prévoir un séparateur d’air approprié (séparateur
à microbulles d’air) dans le circuit de source de chaleur.
7.4 Sonde de température
Les sondes de température suivantes sont déjà montées ou doi-
vent être installées en plus:
 sonde de température extérieure (R1) fournie (NTC-2)
 sonde de température de retour du circuit secondaire (R2)
intégrée (NTC-10)
 sonde de température de retour du circuit primaire (R24) in-
tégrée (NTC-10)
 sonde de température départ du circuit secondaire (R9) in-
tégrée (NTC-10)
 sonde de température départ du circuit primaire (R6) inté-
grée (NTC-10)
7.4.1 Courbes caractéristiques de la
sonde
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1. Seule exception: la sonde de
température extérieure livrée avec la pompe à chaleur (voir Fig.
7.2)

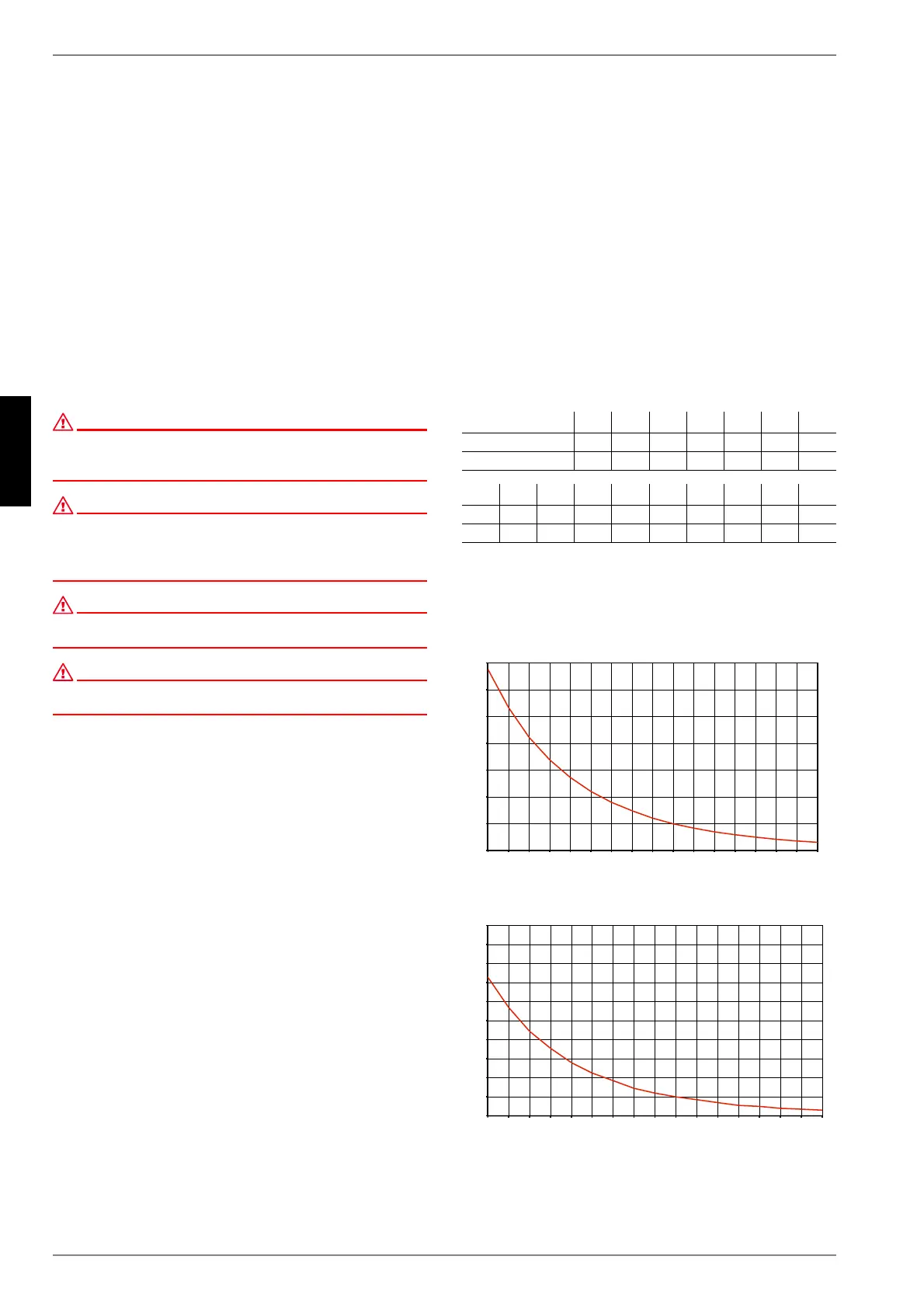

Fig. 7.1:Courbe caractéristique de la sonde NTC-10
Fig. 7.2:Courbe caractéristique de la sonde NTC-2 selon DIN 44574,
sonde de température extérieure
Température en °C
-20 -15 -10 -5 0 5 10
NTC-2 en k 14,6 11,4 8,9 7,1 5,6 4,5 3,7
NTC-10 en k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35 40 45 50 55 60
2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6
14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1









   
7HPSpUDWXUHH[WpULHXUHHQ>&@
9DOHXUGHUpVLVWDQFHHQ>N2KP@












   
7HPSpUDWXUHH[WpULHXUHHQ>&@
9DOHXUGHUpVLVWDQFHHQ>N2KP@
