ART 1/G2+
12210140
V03
MADE IN CHINA
WARNING TO PREVENT
FIRE OR ELECTRIC SHOCK,
DON’T EXPOSE THIS DEVICE
TO RAIN OR MOISTURE
2
PRECAUÇÕES DE SEGURANÇA
- Terminal áudio mãos livresART1 instalação simplificada ( de 2 fios não polarizados).bus
- Até 4 terminais ART 1 / monitores por habitação (principal, secundário 1, secundário 2 e secundário 3).
- Até 32 terminais ART 1 e habitações em instalações mistas com monitores .(módulo EL632 G2+ SE)
- Até 128 terminais ART 1 e habitações (necessário módulo de som EL642 G2+).
- Sigilo total de conversação.
- Definição do volume do toque de chamada: mínimo, médio, máximo e sem volume (não incomodar).
- Definição de volume do áudio (até 4 níveis de áudio).
- Entrada botão de campainha de porta “HZ” da entrada do patamar.
.
- Saída de campainha auxiliar (máximo 50 mA/ 12 VCC).
- Até 6 sons diferenciados para identificar a proveniência da chamada: placa, intercomunicação,
monitor de guarda ou porta interior da habitação.
- Botão de início / fim de comunicação, em repouso duas premências breves: realiza uma
chamada “intercomunicação” (na mesma habitação) e uma premência de 3 s “autoligação”.
- Botão de ativação do trinco elétrico 1, em repouso ativa / desativa a “abertura deporta automática”.
- Botão de ativação do trinco elétrico 2 / em repouso ativa “luz de escada” (requer módulo SAR-
G2+ e SAR-12/24)..
- Botão de regulação do volume, modo “Não incomodar” do som de chamada / configurar sons de
chamada / regulação do volume comunicação (altifalante ART 1) e cancelar o desvio de chamada (com
monitorART 7W).
- Botão para chamada para monitor de guarda (se houver algummonitorconfigurado como guarda).
- Microinterruptores para configurar o endereço do terminal (código de chamada), principal /
secundário e o final de linha.
- O equipamento deve ser instalado ou modificado sem alimentação elétrica.
- A instalação e a manipulação destes equipamentos devem ser realizadas por pessoal autorizado.
- Qualquer instalação deve ser realizada a, pelo menos, 40 cm de distância de outra.
- Não aperte demasiado os parafusos da base.
- Instale o terminal ART 1 num lugar seco e protegido, sem risco de gotejamento ou projeções de água.
- Evite locais próximos de fontes de calor, húmidos, pulverulentos ou com muito fumo.
- Antes de ligar o equipamento, verifique as ligações entre a placa, o alimentador e os
terminais ART 1.
- Siga sempre as instruções deste manual.
CARACTERÍSTICAS
FUNCIONAMENTO DO SISTEMA
- Para realizar a chamada, o visitante deve carregar no botão correspondente à habitação com
que pretende estabelecer comunicação; um sinal acústico avisa que a chamada está a ser
realizada e o da placa acende-se. Se a síntese de voz estiver ativada, a mensagem “aled
chamar” indica que a chamada está a ser realizada. Nesse momento, o(s) terminal(ais) da
habitação recebe(m) a chamada. Se tiver pressionado por engano o botão de outra habitação,
deve carregarnocorrespondente àhabitaçãopretendida, cancelando assim aprimeirachamada.
- Ao receber a chamada, o do botão do(s) terminal(ais) piscará em branco. Se a chamadaled
não for atendida antes de 45 s, o da placa apaga-se e o canal fica livre.led
- Para estabelecer a comunicação, carregue no botão de qualquer terminal da habitação, o led
apaga-se e o da placa acende-se.led
-Acomunicaçãoteráumaduraçãodeumminutoemeioouaté voltaracarregarnobotão .
Finalizada a comunicação, o apaga-se e o canal fica livre. Se a síntese de voz estiverled
ativada, a mensagem “chamada finalizada” indica na placa que a chamada terminou.
- Se quiser abrir a porta, carregue no botão (se existir e quiser abrir a segunda porta, carregue
no botão durante os processos de chamada ou comunicação: uma premência ativa o trinco
elétrico durante 3 s, o da placa acende-se também durante 3 s. Se a síntese de voz estiverled
ativada, a mensagem “porta aberta” será indicada na placa.
- A descrição dos botões de função encontra-se na página 3.
*
( )
*
( )
Para mais informação, consulte o manual de utilizador “TART 1/G2+ (cód. 50122529)”.
https://doc.golmar.es/search/manual/5012 2925
3

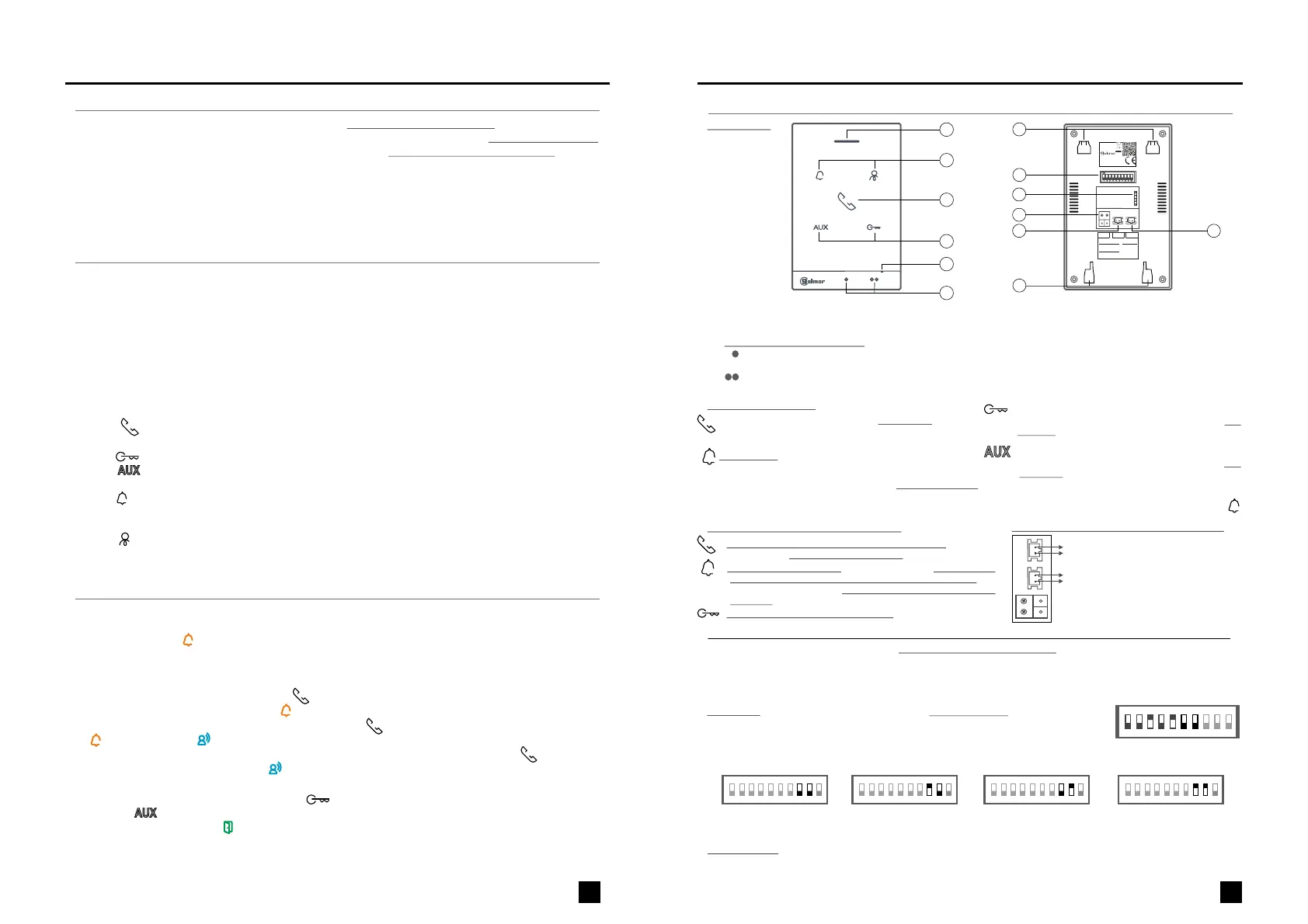

DESCRIÇÃO DO TERMINAL
*
( )
Botões de função:
*
( )
Para mais informação, consulte o manual de utilizador “TART 1/G2+ (cód. 50122529)”.
https://doc.golmar.es/search/manual/5012 2925
Descrição do microinterruptor e configuração do endereço (código) terminal ART 1/G2+:
*
( )
Descrição:
TERMINAL ÁUDIO MÃOS LIVRES ART 1/G2+
g
i
a.
b.
c.
Altifalante.
Botões de função.
Pontos de orientação para pessoas invisuais.
Em chamada / comunicação:
Sobre este ponto de orientação está o botão de
“Início/fim comunicação”.
Sobre este ponto de orientação está o botão de
“Abertura de porta”.
f
Microfone.
Elementos de fixação da base.
Interruptores de configuração.
Utilização interna.
Terminais para ligação .bus
Conector para botão de porta “HZ”.
Conector para campainha auxiliar
(máx. 50 mA/12 VCC).
d.
e.
f.
g.
h.
i.
j.
b
b
a
d
c
e
h
e
Botão de início / fim de comunicação. 2 premênEm repouso: -
cias breves para fazer umachamada “intercomunicação” (na
mesmahabitação)eumapremênciade3spara“autoligação”.
Durante o processo de chamada ou comunica-
ção, permite ativar o trinco elétrico 1. Em
repouso: Uma premênciade 5 s ativa/ desativa o
modo de “abertura deporta automática”.
Em repouso: Uma premência breve permite mudar o vo-
ume do som de chamada; cada premência breve
-repro duz o volume selecionado (mín. / méd. / máx. /
sem volume “modo não incomodar”). Em comunicação:
c a d a p r e m ê n c i a b r e v e p e r m i t e re g u l a r
(entre quatro níveis) o volume do altifalante do ART 1.
(Outras regulações, ver manual “TART 1/G2+).
Led de estado botões de função:
Descrição dos terminais de ligação:
PTPT
TERMINAL ÁUDIO MÃOS LIVRES ART 1/G2+
AUX
b
j
Durante o processo de chamada ou comu-
nicação, permite ativar o trinco elétrico 2. Em
repouso: Uma premência de 3 s ativa a luz
ext. (requer os módulos SAR-G2+ e SAR-
12/24). 5 premências curtas para o valor por
defeito dos sons e volume dos sons (o led .
do terminal piscará 5 vezes).
Edifício / Vivenda (Placa Nexa)
Dip 1 a Dip 7: NotaConfigurar o endereço do terminal (endereço 1 a 128). : Instalações mistas com monitores
(endereço 1 a 32).
Os interruptores colocados na posição OFF têm valor zero. Na posição ON têm atribuídos os valores da tabela
anexa. O código do terminal será igual à soma de valores dos interruptores colocados em ON.
.
Dip8e9:Definemseo terminalé principalousecundário.Cadahabitaçãodeve ter umterminalprincipal eexclusivamenteum.
Principal Secund rio 1 Secund rio 2 Secund rio 3á á á
Dip 10: Configura o final da linha. Nas instalações com apenas terminais ART 1/G2+, deve estar sempre em OFF.
Nas instalações mistas de monitores com terminais ART 1 / G2+ na mesma habitação, coloque em ON nos
terminais em que acabe o percurso do cabo do e deixe em OFF apenas em terminais intermédiosbus .
IMPORTANTE:Paraa utilizaçãodoterminalART1/G2+ em , consulte no manual do SoulVivenda comPlaca SOUL kit
correspondente as característicasdo comonúmero máximodehabitações e de monitores/ terminaisART1G2+.kit
1 2 3
ON
E emplo: 0+ 0+4+0+16+ = 20x 0+0
Interruptor nº: 1 2 3 4 5 6 7
: 1 2 4 8 16Valor em ON 32 64
Tab la de valorese
4 5 6 7 8
Importante:
Habitação 1 (Dip 1 em ON e Dip2-Dip 7 em OFF)
Habitação 128 (Dip 1-Dip 7 em OFF)
9 10
1 2 3
ON
4 5 6 7 8 9 10 1 2 3
ON
4 5 6 7 8 9 10 1 2 3
ON
4 5 6 7 8 9 10 1 2 3
ON
4 5 6 7 8 9 10
*
( )
*
( )
(Ligação para
campainha auxiliar,
máximo 50 mA/ 12 Vcc).
(Ligação para
campainha de porta).
Terminais para ligação (não polarizados).bus
- intermiProcesso de chamada da placa, guarda e intercom.:Led -
tente(branco). ON(branco).Terminalemcomunicação:Led
- Modo “Não incomodar”: Processo deLed ON (vermelho).
desvio de chamada (com monitor ART 7W): Led
intermitente (vermelho).”Valor por defeito sons / sons de
volume”: Led intermitente5 vezes (vermelho).
- ON (vermelho).Modo “abertura de porta automática”: Led
HZ: (Negro)
HZ: ( )Vermelho
GND: (Negro)
SA: (Vermelho)
DIP 8,9
00 - Master
10 - Slave 1
OFF = 0 | ON = 1
01 - Slave 2
11 - Slave 3
DIP 1 to 7
Monitor address
DIP 10
End of line resistor
GND
BUS HZ
SA
GOLMAR S.A. C/ Silici, 13. 08940-SPAIN
*
( )
