TERMINAL ART 1/G2+
Cód. 5012Web 2529 TART 1/G2+ GRPT REV.0 21 1
Golmar se reserva el derecho a cualquier modificación sin previo aviso.
Golmar se réserve le droit de toute modification sans préavis.
A Golmar reserva-se o direito de realizar qualquer modificação sem aviso prévio.
GUIA RÁPIDO
golmar@golmar.es www.golmar.es
Sistemas de comunicación S.A.
INSTALAÇÃO DO TERMINAL
*
( )
Evite locais próximos de fontes de calor, pulverulentos ou com muito fumo. O terminal
pode ser fixado em caixa universal ou diretamente na parede.
Instalação até 128 habitações / terminais ART 1/G2+ e trinco elétrico de corrente contínua Golmar.

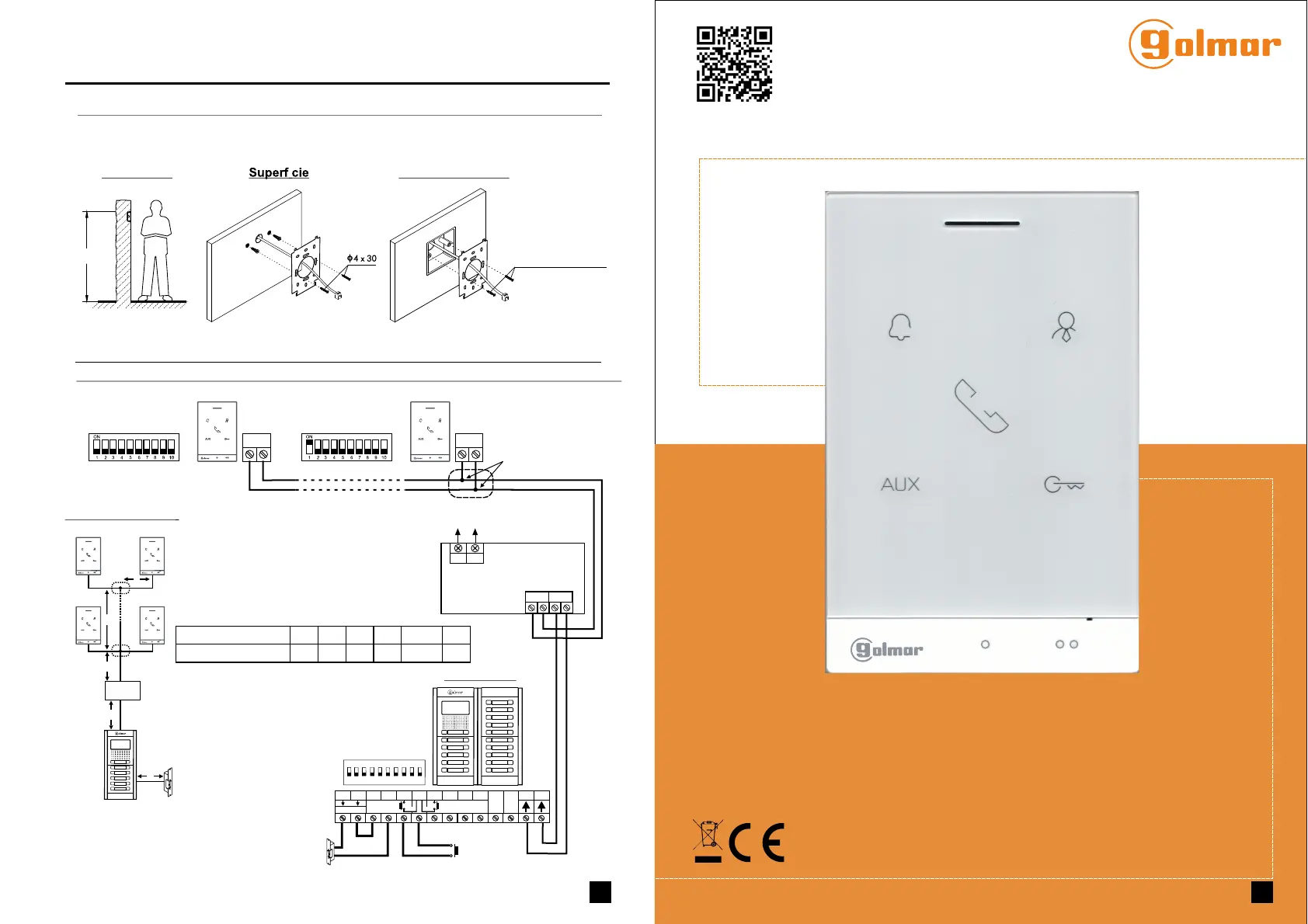

ESQUEMA DE INSTALAÇÃO
*
( )
TERMINAL ÁUDIO MÃOS LIVRES ART 1/G2+
*
( )
Para mais informação, consulte o manual de utilizador “TART 1/G2+ (cód. 50122529)”.
https://doc.golmar.es/search/manual/5012 2925
1.60m
x4 30
Parafusos fornecidos com
a caixa de encastrar.
Caixa de encastrarLocalização
Não se esqueça de retirar a película de proteção frontal do terminal depois de terminar os trabalhos de instalação.
Trinco elétrico
máx.: 12 Vcc/270mA.
AP
HABITAÇÃO 1
*
( )
*
( )
HABITAÇÃO 128
Distâncias e Secções:
Principal
BUS
ART 1 G2+
Principal
BUS
ART 1 G2+
50122767
PT PT
AUXAUX
NA2
+
AP-
C1
NA1
AP+
C2
AP+
GND
BUSBUS
Relé 2Relé 1
_
12Vdc
NC2
CCTV
Rede
100~240Vca
FA-G2+
LN
Placa de acesso
1 2 3 4 5 6 7 8 910
ON
BUS(PL)BUS (M)
2
( )
2
( )
Instalação de apenas áudio:
configure o fim de linha Dip 10
em OFF em todos os terminais
ART 1/G2+.
**
( )
FA-G2+ com corrente de saída: 1,5 A.
**
( )
**
( )
A B
80m 20m
Cabo mangueira
C
96m
RAP-GTWIN/HF 2x1mm
2
A
E
C
FA- 2+G
ART 1
AUX
ART 1
AUX
ART 1
AUX
ART 1
AUX
D
B
Realizar as derivações em
caixas de ligações.
D
15m
B+C+D
130m
E
15m
