11
INSTALACIÓN DEL TELÉFONO
10
escripción del teléfono T-902.
D
f
a.
b.
c.
d.
e.
f.
g.
h.
Brazo auricular.
Rejilla difusión sonido.
Orificio micrófono.
Hueco de sujeción.
Conectores para cordón telefónico.
Pulsador adicional.
Pulsador abrepuertas.
Pulsador de colgado.
a
d
c
e
e
h
g
b
Abrir el teléfono para instalarlo;
introducir un destornillador plano
en las ranuras de apertura y
realizar palanca tal y como muestra el dibujo.
Evitar emplazamientos cercanos a fuentes de calor,
polvorientos o con mucho humo.
El teléfono puede fijarse sobre caja universal,
o directamente a pared tal y como muestra el dibujo.
Para la sujeción directa a pared, realizar dos taladros
de 6mm. de diámetro en las posiciones especificadas,
utilizando tacos de 6mm. y tornillos Ø3,5 x 25mm.
Pasar los cables de la instalación
por el orificio dispuesto a tal efecto,
y conectarlos a la regleta según
los esquemas de instalación.
Cerrar el teléfono tal y como muestra el dibujo.
Una vez cerrado, conectar el auricular mediante
el cordón telefónico y colocarlo en la posición
de colgado.

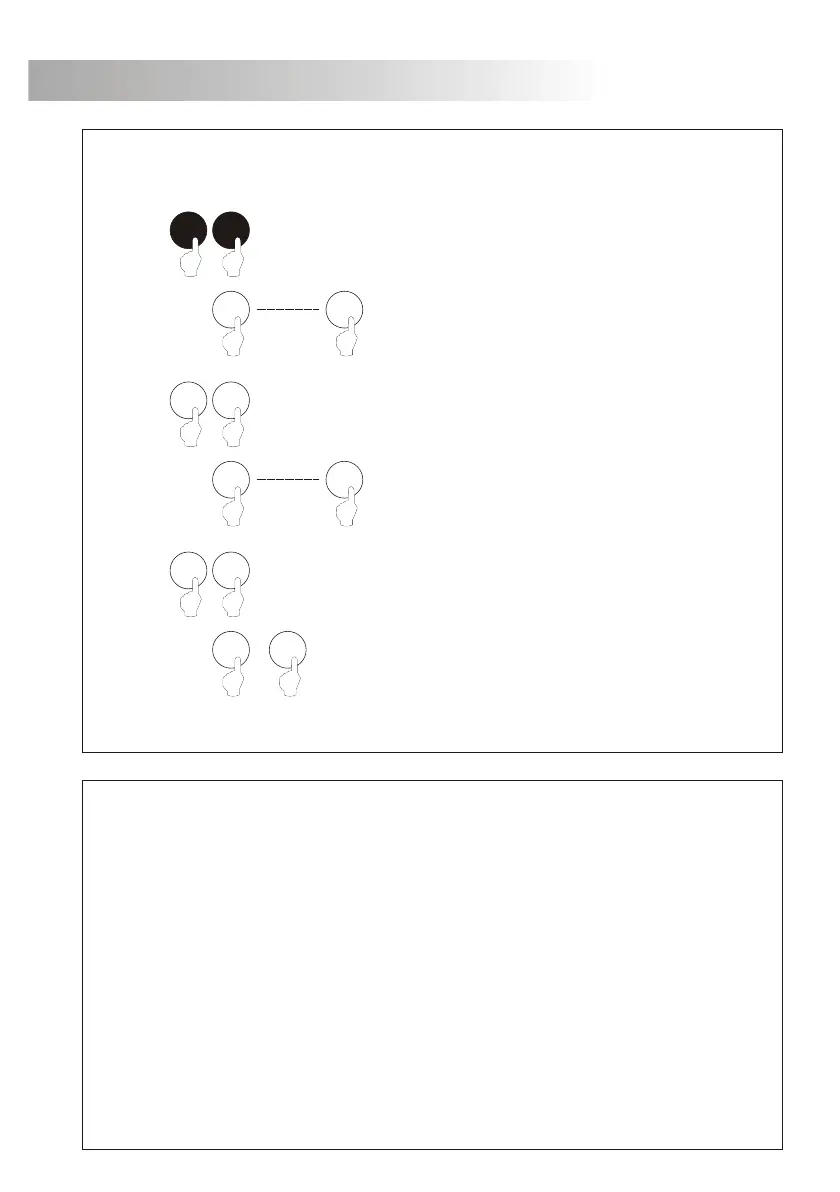

PROGRAMACIÓN DEL CONTROL DE ACCESOS
ampos de programación.
C
1
0
ó
Viene de la página anterior
Define el código de gestor para acceder al modo de
programación.
Introducir siempre un código de 6 cifras. Una vez
introducido el código, el módulo emitirá 2 tonos:
volver a introducir el código para confirmar el
cambio, emitiendo el módulo 4 tonos lentos.
Valor de fábrica: 271828.
Define el código de usuario para acceder al modo de
programación.
Introducir siempre un código de 6 cifras. Una vez
introducido el código, el módulo emitirá 2 tonos:
volver a introducir el código para confirmar el
cambio, emitiendo el módulo 4 tonos lentos.
Valor de fábrica: 314159.
Permite activar o desactivar la confirmación acústica
de pulsación del teclado. No tiene efecto sobre
los tonos reproducidos durante la programación.
Introducir el valor 0 para desactivar.
Introducir el valor 1 para activar.
Valor de fábrica: 1 (activo).
*
*
*
*
0
0
0
7
8
9
uplicidad de códigos.
D
Es posible activar los relés 1 y 2 de forma simultánea. Para ello, uno de los códigos
programados para la activación del relé 1 deberá ser igual a uno de los códigos
programados para la activación del relé 2.
Los equipos que utilicen para su activación la misma alimentación que el módulo
(por ejemplo dos abrepuertas) y que utilicen la duplicidad de códigos,
deberán tener en cuenta la carga máxima que soporta el alimentador del módulo.
Caso de ser necesario, utilizar un alimentador adicional para la activación de los
equipos conectados. En la página 14 se muestra la conexión de un transformador
TF-104 adicional para la activación del segundo abrepuertas.
