INSTALLATION DE L'ALIMENTATION
22
23
INSTALLATION DE LA PLAQUE DE RUE
1650
1850
1450
DIN 46277
f3,5 x 25
DIN-7971
f3,5 x 25
DIN-7971

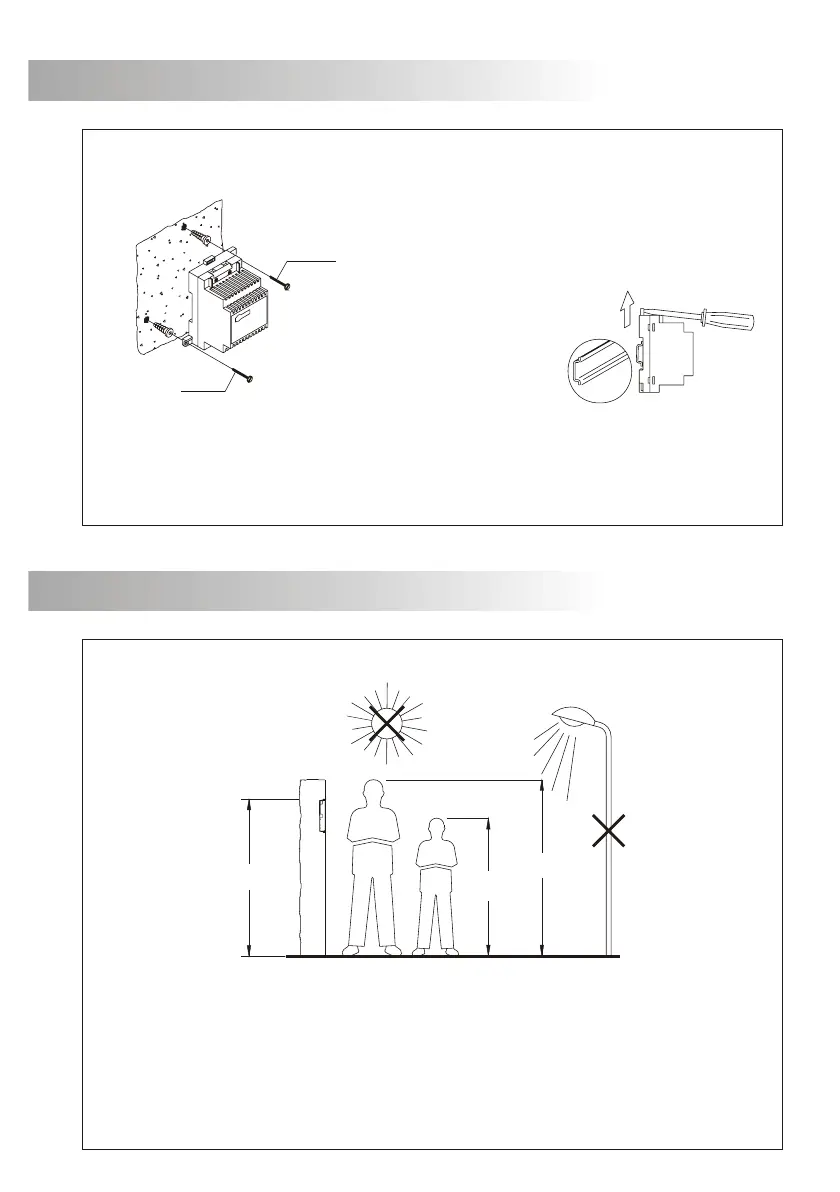

étails de l'installation du transformateur TF-104.
D
Pour une fixation sur un mur, percer
deux trous de 6mm. de diamètre,
introduire les chevilles et fixer
le transformateur au moyen
des vis spécifiées.
Pour une fixation sur rail DIN 46277, exercer une légère pression jusqu'à l'emboîtement de
celui-ci. Pour le retirer du rail, utiliser un tournevis plat et effectuer un mouvement de levier
comme indiqué sur le schéma ci-joint. Le transformateur TF-104 équivaut à 3 éléments DIN.
Installer le transformateur dans un endroit sec et protegé.
Son alimentation devra être protégée en tête de ligne
par un disjoncteur/interrupteur différentiel 30mA
et comporter une mise à la terre.
mplacement du boîtier d'encastrement.
E
Percer un trou dans le support où l'on souhaite installer la plaque de rue, à une hauteur de
1,65m. Les dimensions du trou sont: 125(Largeur) x 257(Hauteur) x 56(Profondeur) mm.
Les plaques de rue on été conçues pour résister aux diverses conditions climatiques. Nous
recommandons, toutefois, de prendre les précautions supplémentaires pour prolonger
la durée de vie des appareils (visières, endroits couverts, ...).
INSTALLATION DE LA PLAQUE DE RUE
Passer les câbles à travers le boîtier
d'encastrement, encastrer celui-ci
et le mettre de niveau.
Une fois le boîtier installé, ôter
les protections adhésives des orifices
de fixation de la plaque de rue.
Percer le fond du boîtier (dans sa partie inférieure)
pour le passage des câbles.
nstaller le boîtier d'encastrement.
I
Déterminer le sens d'ouverture de la plaque de rue. Positionner les
deux tiges charnières, qui doivent être passées dans les fixations
métalliques se trouvant aux extrémités des têtes, comme indiqué
sur le dessin. Si les tiges charnières sont placées dans les
fixations inférieures, l'ouverture du portier s'effectuera
vers le bas; si elles sont placées dans les fixations droites,
le portier s'ouvrira de gauche à droite.
Pour fixer la plaque de rue au boîtier d'encastrement,
introduire les deux tiges charnières dans les
passants du boîtier d'encastrement, prévus à
cet effet.
ixation de la plaque de rue sur le boîtier d'encastrement.
F
