31
INSTALLATION DU POSTE D'APPEL
30
PROGRAMMATION DU CONTROL D'ACCÈS
odes doubles.
C
1
0
ou
Défini le code installateur qui permet d'accéder au mode
programmation.
Introduire toujours un code de 6 chiffres. Une fois
introduit ce code, le module émettra 2 bips sonores:
introduire de nouveau le code choisi le module
émettra 4 bips sonores lents de confirmation.
Valeur usine: 271828.
Défini le code utilisateur qui permet d'accéder au mode
programmation.
Introduire toujours un code de 6 chiffres. Une fois
introduit ce code, le module émettra 2 bips sonores:
introduire de nouveau le code choisi le module
émettra 4 bips sonores lents de confirmation.
Valeur usine: 314159.
Permet de d'activer ou de désactiver la confirmation
sonore associer aux touches du clavier. Les signaux
sonores validant les étapes de programmation
ne sont pas affectés par ce paramétrage.
Introduire la valeur 0 pour désactiver.
Introduire la valeur 1 pour activer.
Valeur usine: 1 (activé).
*
*
*
*
0
0
0
7
8
9
Il est possible d'activer les relais 1 et 2 simultanément. Pour cela, un des codes programmés
pour l'activation du relais 1 devra être identique à un des codes programmés
pour l'activation du relais 2.
Dans le cas ou une alimentation est commune au kit et aux accessories (par example
2 gâches électriques), l'utilisation de la fonction "codes doubles" implique une vérification
de la charge admissible pour l'ensamble du système. Si la charge maximum admise par
l'alimentation est dépassée lors de l'activation simultanée des 2 relais par une commande
"codes doubles", il sera nécessaire d'utiliser une seconde alimentation pour la commande
des équipements complémentaires. Le schéma page 34 montre l'adjonction d'une
alimentation supplémentaire pour la commande d'une deuxième gâche électrique.
Suite de la page précédente
hamps de programmation.
C
a
d
c
e
b

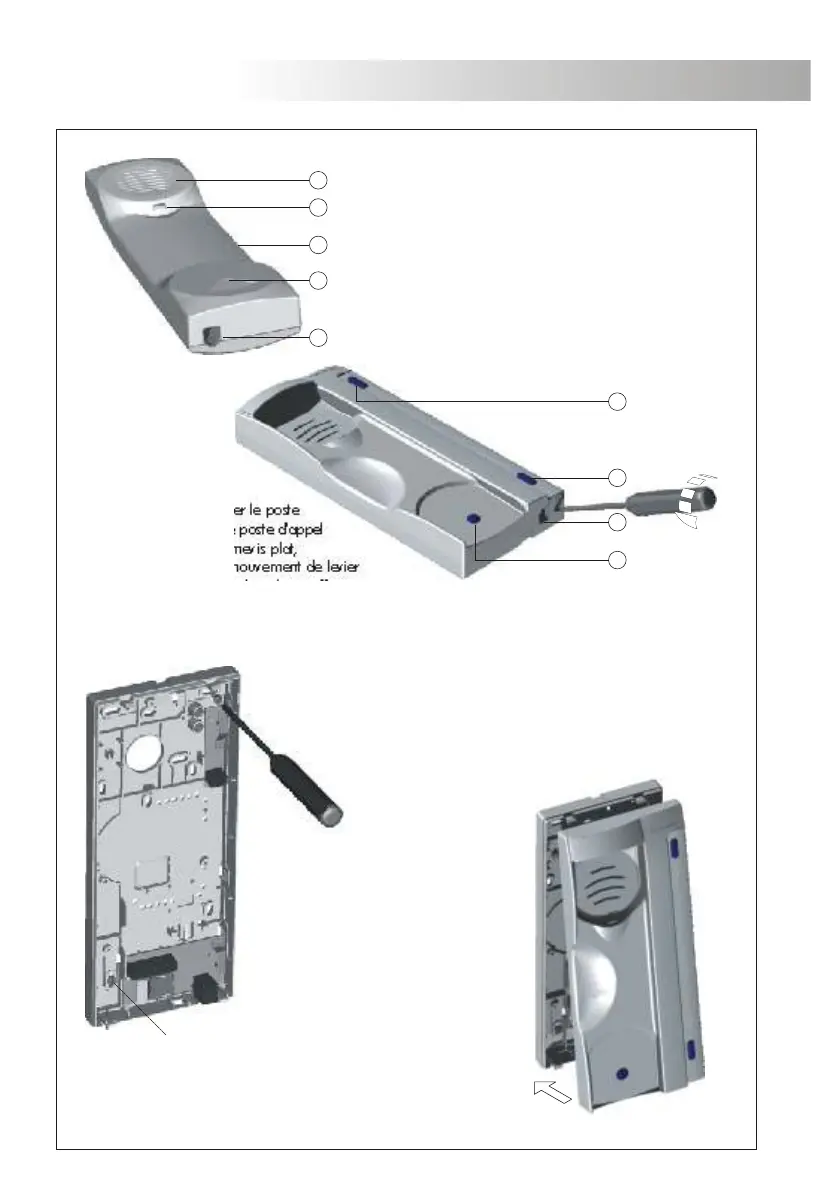

escription du poste d'appel T-902.
D
a.
b.
c.
d.
e.
f.
g.
h.
Combiné.
Grille HP.
Micro.
Système d'accrochage du combiné.
Prise pour connecteurs du cordon.
Touche de commande supplémentaire.
Touche de commande de la gâche eléctrique.
Touche de fin communication.
Pour raccorder et fixer le poste
d'appel, ouvrir le poste d'appel
à l'aide d'un tournevis plat,
en exerçant un mouvement de levier
dans la rainure prévue à cet effet
(voir le dessin ci contre).
Éviter les emplacements trop proche d'une
source de chaleur, de poussières ou
exposé à la fumée.
Le poste d'appel peut être installé directement sur un mur:
pour cela percer des trous de diamètre 6mm.,
introduire les chevilles et fixer le poste d'appel
à l'aide de vis diamètre 3,5 x 25mm.
Passer les câbles par le trou prévu
à cet effet et connecter les aux
borniers de raccordement en suivant
le schéma de branchement.
Refermer le poste d'appel comme indiqué sur le dessin.
Une fois le poste fermé, connecter le combiné
au moyen du cordon téléphonique
et placer-le en position raccroché.
f
e
h
g
