DESCRIPCIÓN DEL CONTROL DE ACCESOS
54
odos de programación.
M
Para configurar los parámetros del sistema se deberá acceder al modo de programación.
Existen dos modos de programación: gestor, que permite modificar todos los parámetros
y usuario, que sólo permite cambiar los códigos de activación de los relés, el código de
usuario y la desactivación de los tonos acústicos del teclado.
Los parámetros con texto negro sobre fondo blanco están disponibles en ambos modos; los
parámetros con texto blanco sobre fondo negro sólo están disponibles en modo gestor.
Si una vez dentro del modo de programación, no se cambia ningún parámetro durante
2 minutos, el módulo saldrá del modo programación.

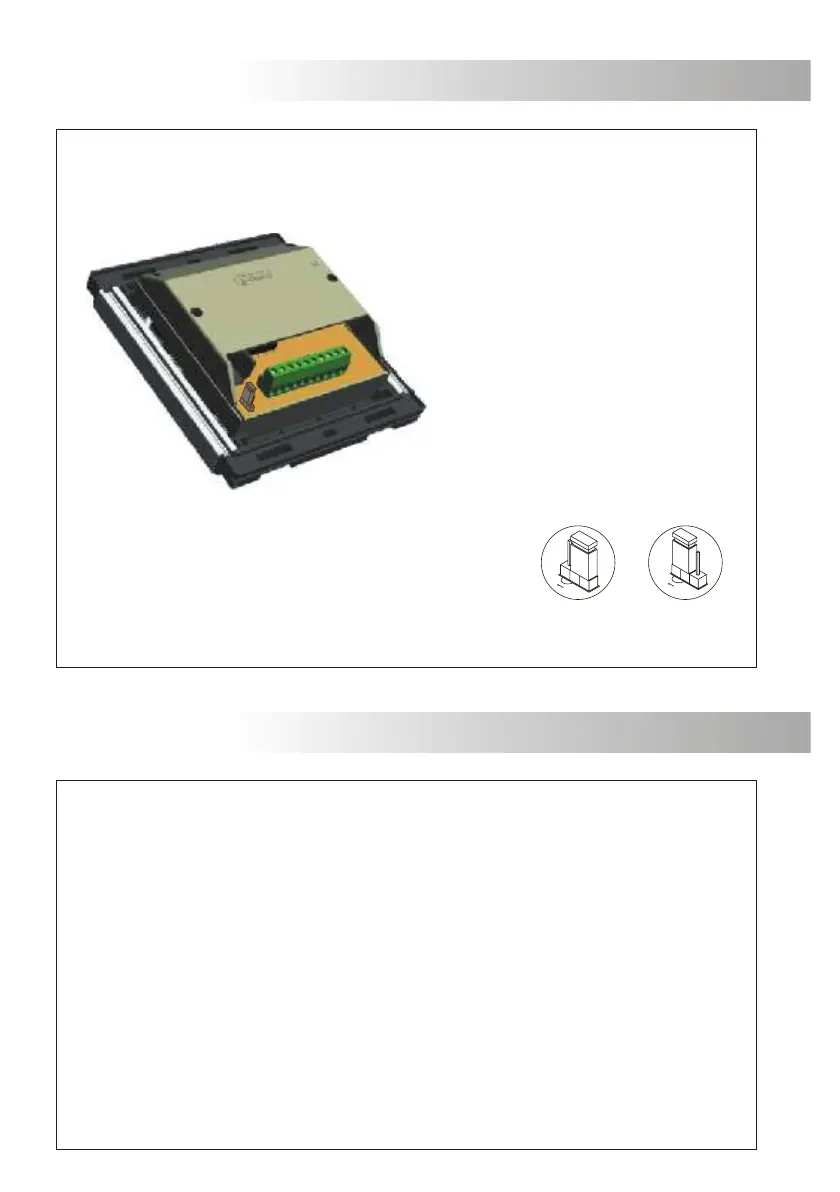

Los terminales de instalación se encuentran accesibles
en la parte posterior del módulo y corresponden
con las siguientes conexiones:
El puente JP1, ubicado a la izquierda de la regleta de conexión,
permite reiniciar el código secreto de gestor (ver página 6)
al código asignado en fábrica.
Utilizar esta función sólo en caso de haber olvidado el código.
Con el equipo en marcha, cambiar la posición del puente
para reiniciar y devolverlo a su posición inicial.
escripción del módulo.
D
entrada de alimentación.
positivo batería.
negativo batería.
común relé 1.
salida relé 1.
salida normalmente cerrada relé 2.
común relé 2.
salida normalmente abierta relé 2.
salida pánico.
~, ~ :
B+ :
B– :
C1 :
N1 :
NC2 :
C2 :
NA2 :
P :
Reinicio. Reposo.
PROGRAMACIÓN DEL CONTROL DE ACCESOS
INSTALACIÓN DE LA PLACA
olocación de las etiquetas identificativas de los pulsadores.
C
justes finales.
A
Abrir la ventana del
porta-etiquetas.
Colocar la etiqueta
y cerrar.
Si tras la puesta en marcha del equipo considera que
el volumen de audio no es adecuado, realice
los ajustes necesarios tal y como muestra el dibujo.
Después de colocar las etiquetas identificativas,
cablear las lamparitas de todos los módulos
entre los terminales L1 y L2 del módulo de sonido,
según se indica en los esquemas de instalación.
errar la placa.
C
Fijar la placa a la caja de empotrar mediante
los tornillos suministrados.
Finalizar el montaje de la placa colocando
los cabezales a presión.
