61
1. Allineare la piastra di proietto-
re (C) in modo che i staffe di
montaggio (D) possono essere
montati in modo ottimale alle
fessure.
2. Collegare la piastra di proietto-
re (C) con i staffe di montaggio
(D) e il materiale di montaggio

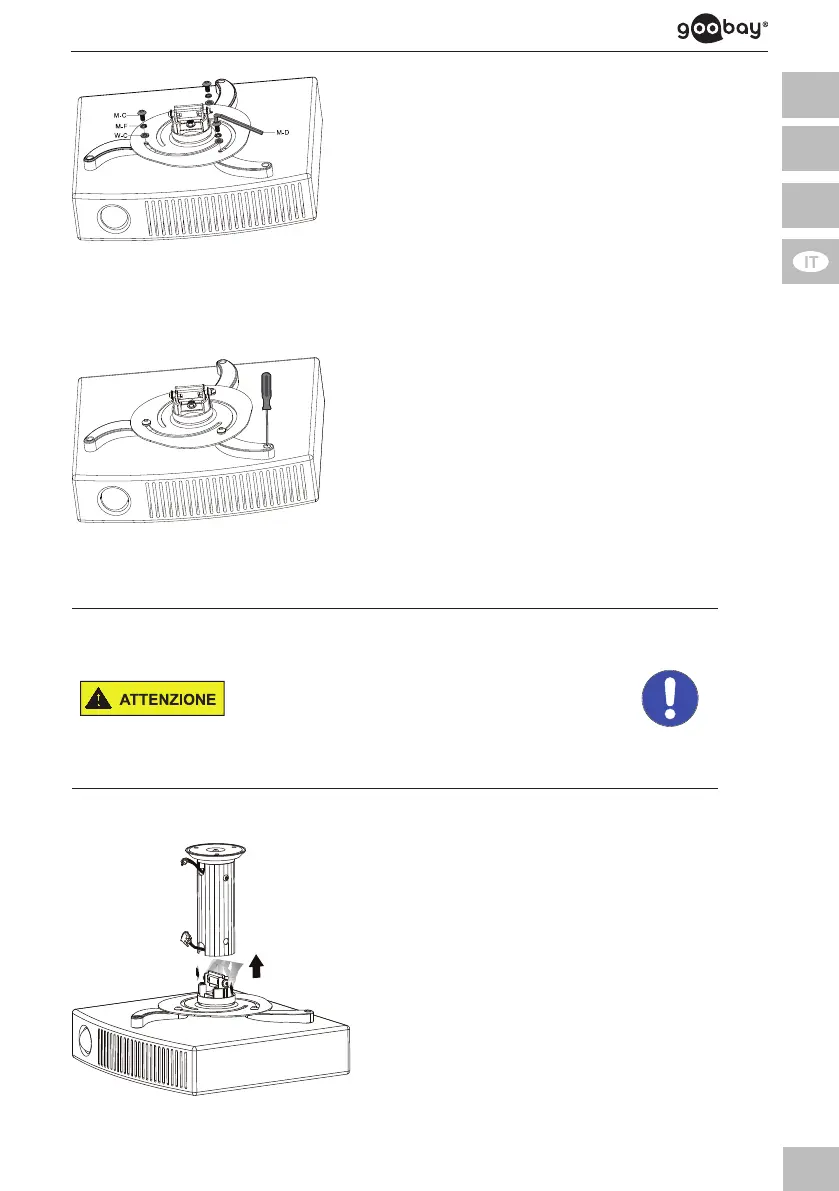

Fig. 60:
Collegare le staffe di montaggio con la piastra di proiettore
chiave a brugola (M-D) in
senso orario.
3. Avvitare i staffe di montaggio
(D) sul proiettore girando i
cacciavite Phillips in senso
orario.
Fig. 61: Avvitando il staffe di montaggio
4.6 Appendere il proiettore
Pericolo di lesioni da incespicamento
e caduta
>>
>>
sicuro.
da una seconda persona.
Tab. 45: Appendere il proiettore
perni della piastra del proietto-
re (C) con la chiave a brugola
(M-D) in senso antiorario.
2. Spremere entrambi i perni
insieme con una mano.
3. Collegare la piastra di proietto-
a quando non scatta in
Fig. 62:
Appendere il proiettore
posizione.
