Google Nest Power Connector User Manual

34 35

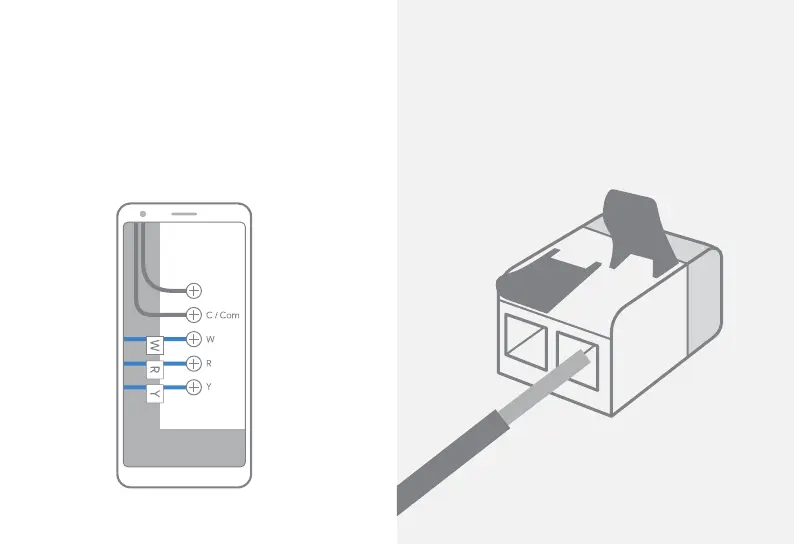

Comment utiliser les
connecteurs laires
1. Soulevez les leviers à un angle de 90 degrés.
Les leviers sont rigides
2. Insérez les ls et abaissez les leviers
3. Tirez doucement sur les ls pour vous
assurer qu’ils sont bien en place
6. Étiqueter les ls du thermostat
Prenez une photo du câblage. Votre câblage
pourrait avoir l’air diérent.
Si vos bornes CVC ne sont pas étiquetées,
consultez les instructions avancées à la page
g.co/nest/powerconnectoradvanced

Google Nest Power Connector Specifications

General

Output Voltage	24V AC
Wire Gauge Compatibility	18-22 AWG
Compatibility	Nest Thermostat E
Operating Temperature	32°F to 104°F (0°C to 40°C)
Storage Temperature	-4°F to 140°F (-20°C to 60°C)
Humidity	5% to 95% (non-condensing)
Power	20 VA
Purpose	Provides power to Nest Thermostat when no C-wire is available
