Port PC Port LAN Alimentation
INSTALLATION dU TéLéPHONE:

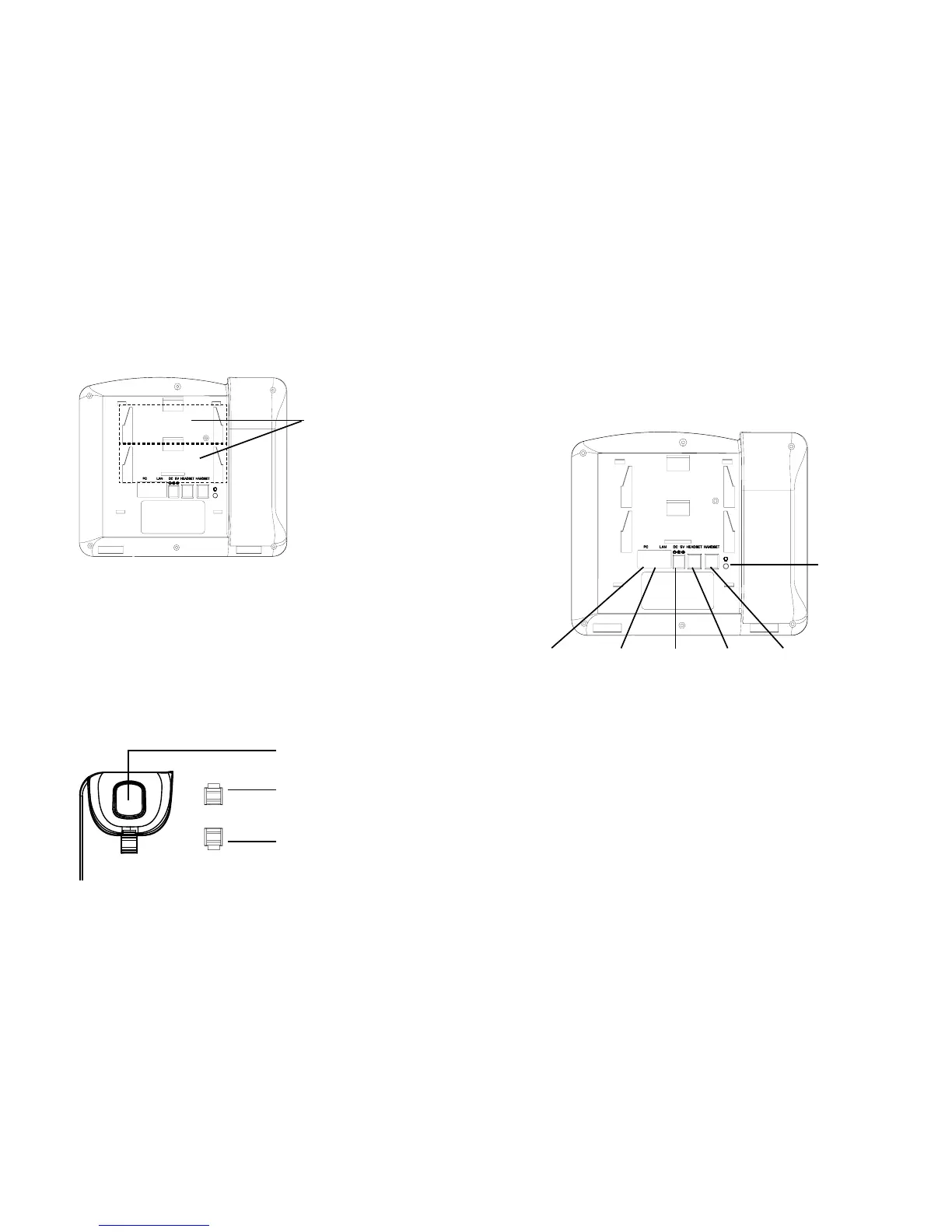

Fentes pour le montage
mural et support du
téléphone
Installation du téléphone (montage sur le mur):
1. Attachez le montage mural à la fente située à l’arrière du téléphone.
2. Joindre le téléphone au mur par le trou du support mural.
3. Tirez la languette du support du combiné (Voir gure ci-dessous).
4. Faire pivoter l’onglet et branchez-le dans la fente, avec l’extension jusqu’au
tenir le casque d’écoute alors que le téléphone est monté sur le mur (Voir gure
ci-dessous).
Appui du combiné
Attache avec appui vers
le haut
Attache avec appui vers
le bas
Installation du téléphone (Support du téléphone):
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (Partie Supérieure, Partie
Inférieure).
CONNECTER LE TéLéPHONE:
Pour installer le GXP2100, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier de téléphone principal avec le câble télé-
phonique.
2. Connecter le port LAN de votre téléphone au port RJ-45 d’un concentrateur
/ commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 5V DC à la prise d’alimentation sur le téléphone,
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations de provisionnement ou de mise à jour du
rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
Port du casque
Port Combiné
Port du casque
