Grandstream Networks UCM6108

23 24

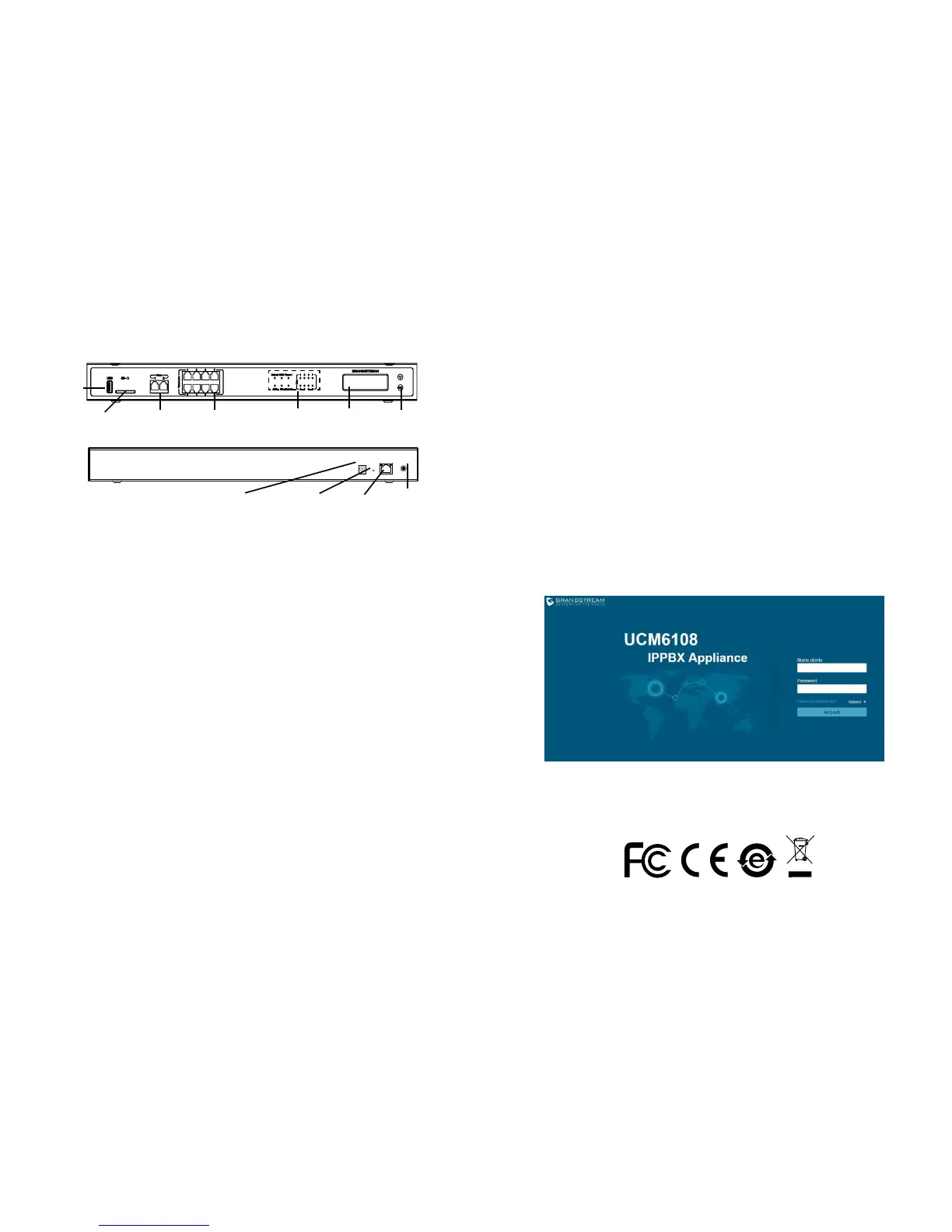

CONNESSIONE DEL UCM6108:
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta LAN di UCM6108.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione CC a 12 V alla presa di alimentazione
CC a 12 V sulla parte posteriore di UCM6108. Inserire la spina principale dell’
adattatore di alimentazione in una presa di corrente protetta contro le sovraten-
sioni.
4. Attendere l’avvio di UCM6108. Quando il processo di avvio sarà completato, sul
display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
5. Una volta che UCM6108 è connesso correttamente alla rete, l’indicatore LED
della NETWORK nella parte anteriore sarà di colore verde e il display LCD
visualizzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO;
collegare le linee analogiche (telefono e fax) alle porte FXS.
2 x porte FXS
Due porte
LAN
CC a 12 V
8 x porte FXO
Slot per
SD Card
Porta
USB
Ripristina Messa
a terra
UTILIZZO DEL MENU DEL TASTIERINO DI UCM6108:
1. Collegare il computer alla stessa rete di UCM6108.
2. Assicurarsi che UCM6108 sia alimentato correttamente e visualizzi l’indirizzo IP
sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
graca Web nel formato:
http(s)://Indirizzo-IP:Porta
Il protocollo predenito è HTTPS e il numero di porta predenito è 8089.
4. Verrà visualizzata la pagina di accesso dell’interfaccia utente graca Web
(vedere la gura sotto). Il nome utente e la password amministratore predeniti
sono “admin”.
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
utente graca Web, scaricare qui il manuale utente di UCM6108.
http://www.grandstream.com/support
1. Premere il tasto “Giù” o “OK” per iniziare a scorrere le opzioni del menu.
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di inat-
tività nel menu di più di 20 secondi.
LCD
Tasti di
navigazione
Indicatori LED
CONFIGURAZIONE DI UCM6108 TRAMITE
INTERFACCIA UTENTE GRAFICA WEB:
