Bis zu zwei Querruderservos bei Normalmodellen sowie
V-Leitwerk und Nurfl ügel/Delta-Modelle mit zwei Quer-/
Höhenruderservos werden komfortabel unterstützt.
Der größte Teil der Motor- und Segelfl ugmodelle wird
aber zum Leitwerkstyp „normal“ gehören und mit jeweils
einem Servo für Höhen-, Seiten- und Querruder sowie
Motordrossel oder elektronischem Fahrtregler (bzw.
Bremsklappen beim Segelfl ugmodell) ausgestattet sein.
Die Software des Senders mx-10 HoTT enthält bereits
vorprogrammierter Koppelfunktionen (= Mischer) für
die gängigsten Modelltypen, bei denen zwei Steuer-
kanäle miteinander vermischt werden. So kann z.B.
ein „V-Leitwerk“ softwaremäßig aktiviert werden, die
Steuerfunk tionen von Höhen- und Seitenruder wer-
den so miteinander verknüpft, dass jede der beiden
Leitwerksklappen – durch je ein separates Servo ange-
steuert – sowohl Höhen- als auch Seitenruderfunktion
übernehmen.
Bei den Delta- und Nurfl ügelmodellen wird die Quer-
und Höhenruderfunktion über je eine gemeinsame
Ruderklappe an der Hinterkante der rechten und linken
Tragfl äche ausgeführt. Der Sender enthält die entspre-
chenden Mischfunktionen der beiden Servos.
Weitere Funktionen sind mit der optionalen Smart-Box
möglich. Sehen Sie dazu den Abschnitt „Telemetrie“ ab
Seite 45.

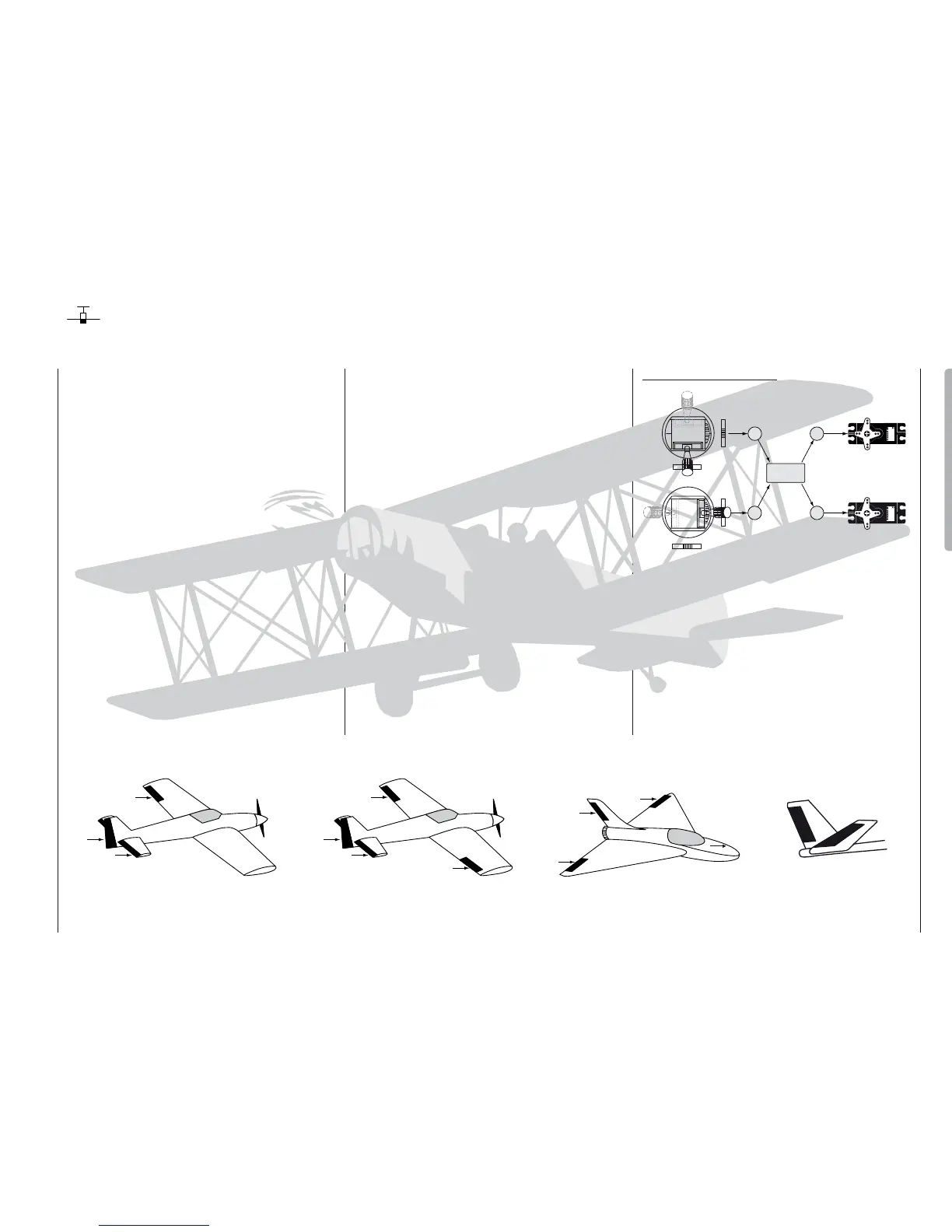

In der mx-10 HoTT installierte Mischer:
Kein Mischer 1. ¼ Leitwerkstyp „normal“
Mischer AILERON 2. ¼ zwei Querruder
Mischer DELTA 3. ¼ Nurfl ügelmodelle
Mischer V-TAIL 4. ¼ V-Leitwerk
Siehe auch die Abbildungen unten auf dieser Seite.
links
rechts
links
rechts
Seite+Höhe
Leitwerkstyp „normal“
Quer
Höhe
Seite
Mischer AILE „2 Querruder“
Quer+Höhe
Höhe
Seite
Quer
Mischer DELTA „Nurflügel“
Seite
Quer+Höhe
Mischer V-Tail „V-Leitwerk“
Quer
Beispiel: V-Leitwerksmischer
3
3
4
Servo
4,8 V
C 577
Best.-Nr. 41 01
Servo
4,8 V
C 577
Best.-Nr. 4101
4
V-Leitwerks
mischer
Steuerfunktions-
eingänge
Steuerkanäle
(Empfänger-
ausgänge)
Höhenrudersteuerknüppel
Seitenrudersteuerknüppel
Seite / Höhe rechts
Seite / Höhe links
Seite
Höhe
Höhe
Seite
Seite
Höhe
