20
Einbau der Servos in den Rumpf
In die Servos die beiliegenden Gummitüllen einsetzen. In die Gummitüllen werden
nun die Messing-Hohlnieten so eingeschoben, dass der Bund auf der Unterseite der
Gummitüllen ist. Zum leichteren Einschieben können die Gummitüllen auf einen
passenden Schraubendreher aufgefädelt werden.

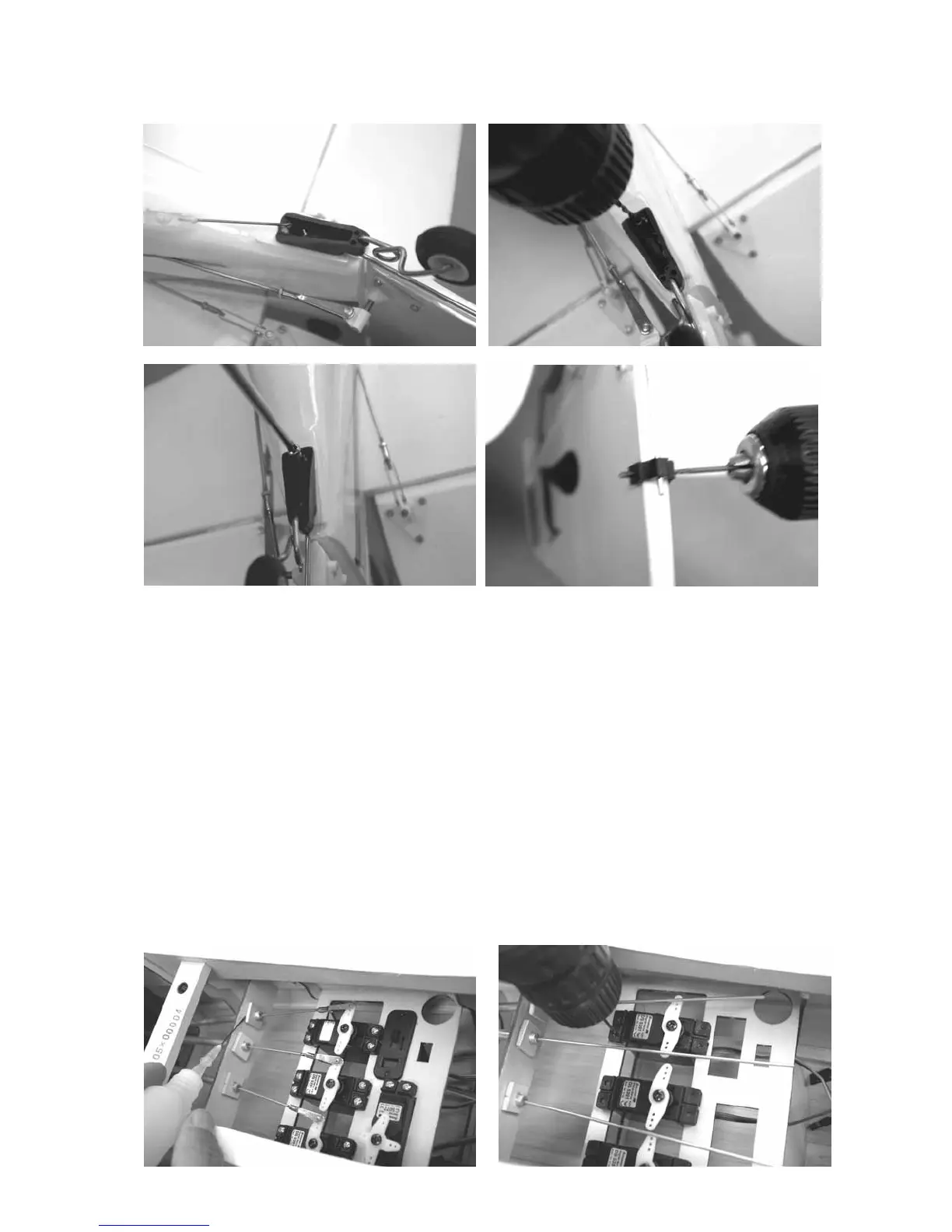

Die Servos wie auf dem Foto in das Servobrettchen setzen und mit den beiliegenden
Schrauben befestigen. Mit Ø 1,5 mm vorbohren und, wie beim Querruderservo-
Einbau beschrieben, einsetzen.
Die Steuerkreuze können jetzt montiert werden. Es ist darauf zu achten, dass die
Servos auf Neutralstellung stehen. Die M2,5 Gabelköpfe an den Steuerkreuzen
einhängen (3. Loch). Den Stahldraht jetzt in den Gabelkopf einschieben (mindestens
10 mm) Gestänge von Seiten- und Höhenruder, sollten jetzt abgelängt werden.
Nochmals kontrollieren, ob die Servos, die Höhen- und Seitenruder auf
Neutralposition stehen, dann können die Gabelköpfe mit den Gestängen verlötet
werden.
