Zusammenbau der North American Harvard AT-6

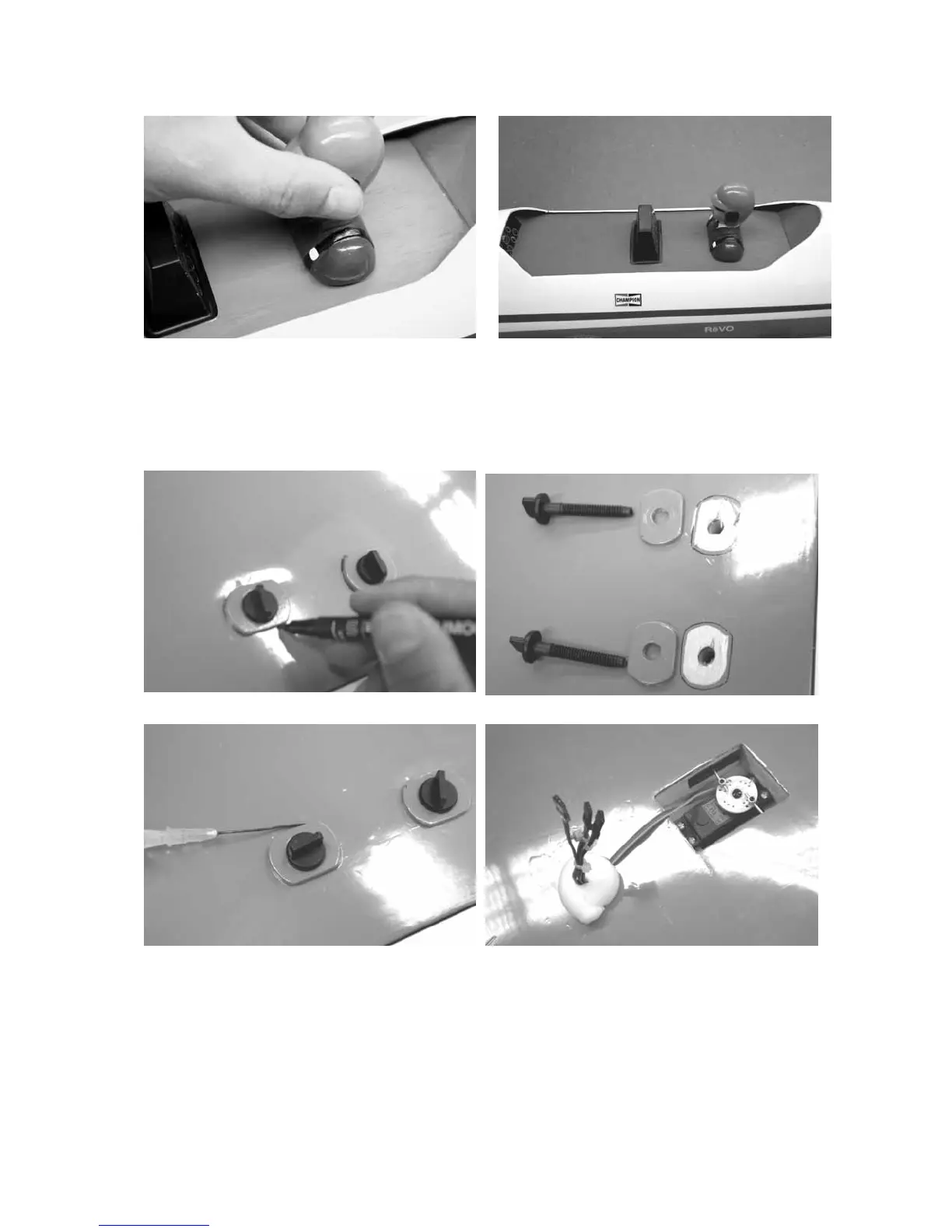

Vor dem Zusammenbau müssen noch an der Flächenunterseite die Verstärkungs-
scheiben für die Tragflächenbefestigung aufgeklebt werden. Anschließend werden
Servokabel für Querruder und Fahrwerksservo durch die Runde Öffnung gezogen
und mit etwas Schaumstoff gepolstert.
Für den Anschluss des Querruderservos an den Empfänger empfiehlt es sich, in die
entsprechende Empfängerbuchse (2/5) einen Entstörfilter Best.-Nr. 1040
einzustecken. Der Empfängerakku wird in Schaumstoff gelagert und im Rumpf so
befestigt, dass er auf keinen Fall verrutschen kann. Die Querruderservo an das
Verlängerungskabel anschließen, die Tragfläche mit den zwei beiliegenden
Schrauben auf der Tragflächenauflage befestigen.
